LCD 16 x 2 табло (ОТРАЖАЮЩИЙ, ВИД СНИЗУ)
Код товара: LCD1602LC
- 13.50 €
-
На заказ, срок доставки 07.05.2025
Характеристики
Подсветка: нет
Тип LCD + цвет: TN серый
Особенности:
Тип LCD + цвет: TN серый
Особенности:
- 5 x 8 точек с курсором
- Встроенный контроллер (KS0066U или эквивалент)
- Источник питания +5В
- 1/16 цикл заполнения
- BKL управляется пином 1, пином 2, или пином 15, пином 16 или A, K
- Напряжение питания (Vdd-Vss): -0.3 ~ 5.5В
- Входное напряжение (Vi): -0.3 ~ Vdd
- Входное напряжение (Vdd): 4.7 ~ 5.5В (при +5В) / 2.7 ~ 5.3В (при +3.3В)
- Потребляемый ток (Idd): 1.5mA тип. (при Vdd = 5В)
- Рекомендуемое напряжение питания LCD (Vdd-V0): 4.3 ~ 4.7В (при 25°)
- Прямое напряжение светодиода (Vf): 4.2В тип. (при 25°C)
- Прямой ток светодиода (If): 120mA (при 25°C)

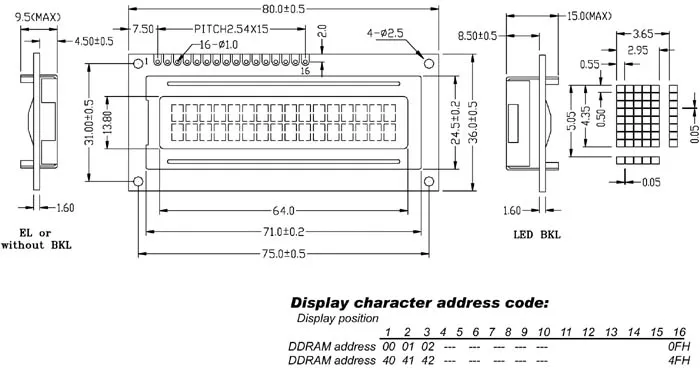

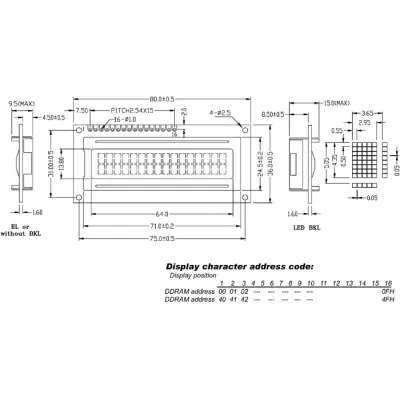

- Размеры модуля: 80.0 x 36.0мм
- Область обзора: 64.0 x 13.8мм
- Размер точки: 0.55 x 0.50мм
- Размер символа: 2.95 x 4.35мм
- GND: 1 (Vss)
- +5V: 2 (Vdd)
- Регулировка контрастности: 3 (V0)
- Сигнал выбора регистра H/L: 4 (RS)
- Сигнал чтения/записи H/L: 5 (R/W)
- Сигнал разрешения H/L: 6 (E)
- Линии шины данных H/L: 7 ~ 14 (DB0 ~ DB7)
- +4.2V для BKL: 15 (A)
- Источник питания для BKL (0V): 16 (K)
