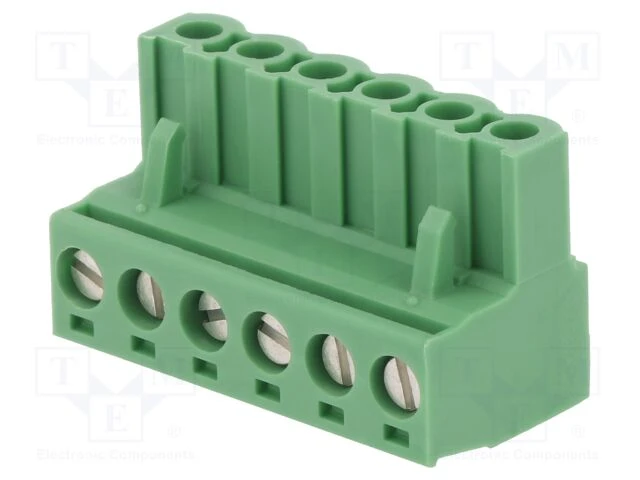

MSTB 2,5/ 6-ST-5,08 - разъем для печатной платы
Код товара:MSTB2.5/6-ST-5.08
Новый
Фото может отличаться от товара
Клеммный блок Phoenix Contact MSTB 2,5/ 6-ST-5,08 представляет собой вставной клеммный блок, предназначенный для печатных плат.
Он является частью системы COMBICON MSTB 2,5.
Основные характеристики
- Тип: вставной клеммный блок
- Особенности: винтовое зажимное соединение с натяжной гильзой
- Подключает до двух проводников на каждую клеммную точку
- Обеспечивает надежное соединение
- Гарантирует низкий нагрев благодаря максимальному контактному усилию
Он является частью системы COMBICON MSTB 2,5.
Основные характеристики
- Тип: вставной клеммный блок
- Особенности: винтовое зажимное соединение с натяжной гильзой
- Подключает до двух проводников на каждую клеммную точку
- Обеспечивает надежное соединение
- Гарантирует низкий нагрев благодаря максимальному контактному усилию
Цвет: зеленый
Макс. сечение проводника AWG: 12
Мин. сечение проводника AWG: 24
Макс. сечение гибкого проводника: 2.5 mm²
Мин. сечение гибкого проводника: 0.2 mm²
Макс. сечение гибкого проводника с наконечником с пластиковой втулкой: 2.5 mm²
Мин. сечение гибкого проводника с наконечником с пластиковой втулкой: 0.25 mm²
Макс. сечение гибкого проводника с наконечником без пластиковой втулки: 2.5 mm²
Мин. сечение гибкого проводника с наконечником без пластиковой втулки: 0.25 mm²
Макс. сечение жесткого проводника: 2.5 mm²
Мин. сечение жесткого проводника: 0.2 mm²
Направление подключения проводник/плата: 0 °
Подключение в соотв. со стандартом: EN-VDE
Способ подключения: Винтовое соединение с натяжной гильзой
Сопротивление контакта: 1.3 mΩ
Поверхность контакта: Олово
Страна происхождения: DE
Размер a: 25.4 mm
Класс воспламеняемости согласно UL 94: V0
Высота [ h ]: 15 mm
Материал изоляции: PA
Группа изоляционного материала: I
Внутренний цилиндрический калибр: A3
Длина [ l ]: 18.3 mm
Блокировка: без
Максимальный ток нагрузки: 12 A (при сечении проводника 2.5 mm²)
Монтаж: без
Номинальное сечение: 2.5 mm²
Номинальный ток: 12 A
Количество подключений: 6
Количество позиций: 6
Количество потенциалов: 6
Количество рядов: 1
Шаг: 5.08 mm
Система подключения: COMBICON MSTB 2,5
Серия изделий: MSTB 2,5/..-ST
Номинальное импульсное напряжение (II/2): 4 kV
Номинальное импульсное напряжение (III/2): 4 kV
Номинальное импульсное напряжение (III/3): 4 kV
Номинальное напряжение (II/2): 630 V
Номинальное напряжение (III/2): 320 V
Номинальное напряжение (III/3): 250 V
Форма головки винта: L Шлиц
Резьба винта: M3
Длина зачистки: 7 mm
Момент затяжки: 0.5 Nm ... 0.6 Nm
Тип контакта: Гнездовой соединитель / Розетка
Тип упаковки: упаковано в картон
Ширина [ w ]: 30.48 mm
Макс. сечение проводника AWG: 12
Мин. сечение проводника AWG: 24
Макс. сечение гибкого проводника: 2.5 mm²
Мин. сечение гибкого проводника: 0.2 mm²
Макс. сечение гибкого проводника с наконечником с пластиковой втулкой: 2.5 mm²
Мин. сечение гибкого проводника с наконечником с пластиковой втулкой: 0.25 mm²
Макс. сечение гибкого проводника с наконечником без пластиковой втулки: 2.5 mm²
Мин. сечение гибкого проводника с наконечником без пластиковой втулки: 0.25 mm²
Макс. сечение жесткого проводника: 2.5 mm²
Мин. сечение жесткого проводника: 0.2 mm²
Направление подключения проводник/плата: 0 °
Подключение в соотв. со стандартом: EN-VDE
Способ подключения: Винтовое соединение с натяжной гильзой
Сопротивление контакта: 1.3 mΩ
Поверхность контакта: Олово
Страна происхождения: DE
Размер a: 25.4 mm
Класс воспламеняемости согласно UL 94: V0
Высота [ h ]: 15 mm
Материал изоляции: PA
Группа изоляционного материала: I
Внутренний цилиндрический калибр: A3
Длина [ l ]: 18.3 mm
Блокировка: без
Максимальный ток нагрузки: 12 A (при сечении проводника 2.5 mm²)
Монтаж: без
Номинальное сечение: 2.5 mm²
Номинальный ток: 12 A
Количество подключений: 6
Количество позиций: 6
Количество потенциалов: 6
Количество рядов: 1
Шаг: 5.08 mm
Система подключения: COMBICON MSTB 2,5
Серия изделий: MSTB 2,5/..-ST
Номинальное импульсное напряжение (II/2): 4 kV
Номинальное импульсное напряжение (III/2): 4 kV
Номинальное импульсное напряжение (III/3): 4 kV
Номинальное напряжение (II/2): 630 V
Номинальное напряжение (III/2): 320 V
Номинальное напряжение (III/3): 250 V
Форма головки винта: L Шлиц
Резьба винта: M3
Длина зачистки: 7 mm
Момент затяжки: 0.5 Nm ... 0.6 Nm
Тип контакта: Гнездовой соединитель / Розетка
Тип упаковки: упаковано в картон
Ширина [ w ]: 30.48 mm
-
