ТИЛ112 оптрон

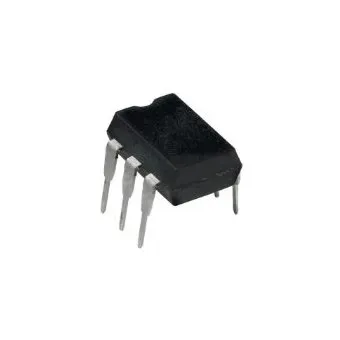

TIL112 — это высокопроизводительный оптоизолятор, разработанный для обеспечения исключительной изоляции переменного и постоянного тока между входными и выходными цепями. Это устройство, оснащенное инфракрасным светодиодом на основе арсенида галлия и кремниевым NPN-фототранзистором, надежно размещено в 6-контактном DIP-корпусе.

Основные характеристики

- Высокое напряжение изоляции: от 1500 Вrms до 5000 Вrms

- Высокий коэффициент передачи тока (CTR): минимум 200%

- Низкий входной ток: максимум 0,5 мА

- Низкое напряжение насыщения на выходе: максимум 0,4 В

- Низкий температурный коэффициент: максимум 0,1%/°C

- Низкое энергопотребление: максимум 0,4 мВт

- Совместимость с логикой TTL, DTL и MOS

- Высокоскоростное переключение: tr = 2 мкс, tf = 2 мкс (типичное значение)

Применения

- Изоляция логических сигналов

- Изоляция источников питания

- Изоляция линий передачи данных

- Изоляция сигналов управления

- Изоляция сигналов измерительных приборов

- Обнаружение переменного напряжения сети

- Управление герконовыми реле

- Обратная связь импульсного источника питания

- Обнаружение телефонного звонка

Общая информация

Серии оптоизоляторов TIL112, TIL115 и TIL118 являются отличной электрической и механической заменой сериям Texas Instruments. Эти устройства содержат светодиод на основе арсенида галлия и кремниевый n-p-n фототранзистор, установленные на 6-выводной рамке, заключенной в электрически непроводящее пластиковое соединение. Прочный корпус выдерживает температуры пайки без деформации, а характеристики устройства остаются стабильными даже при эксплуатации в условиях высокой влажности.

Дополнительные сведения

- Базовый вывод предусмотрен для традиционного смещения транзистора.

- Корпус представляет собой пластиковый двухрядный корпус.

- Вес устройства составляет примерно 0,52 грамма.
