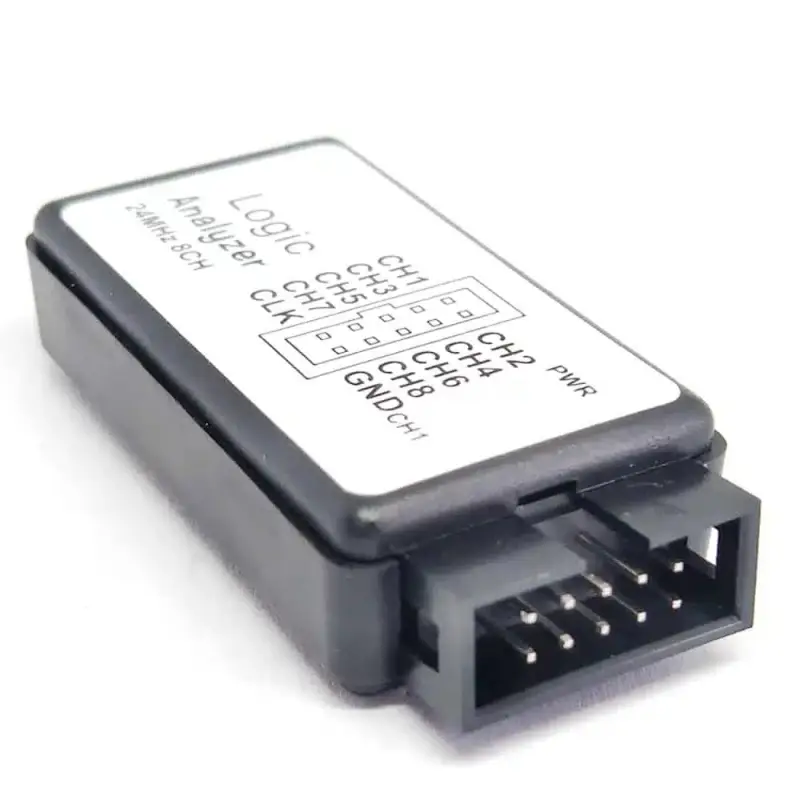

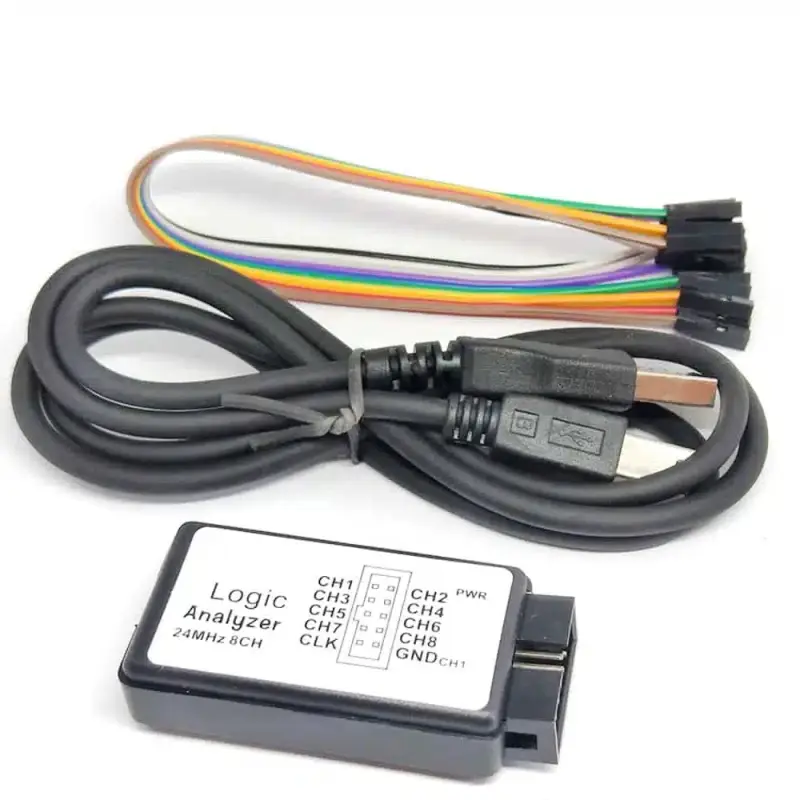

USB Логический анализатор 8-канальный 24МГц
Код товара:OKYN240226-18
Производитель:Okystar
Фото может отличаться от товара
Этот компактный 8-канальный USB-логический анализатор — это универсальный инструмент для захвата и анализа цифровых сигналов в электронных схемах. Он обеспечивает детальное понимание поведения системы путём одновременного мониторинга нескольких линий данных.
Ключевые особенности
- Оснащён 8 каналами для всестороннего мониторинга сигналов.
- Обеспечивает максимальную частоту дискретизации 24 МГц, подходящую для широкого спектра цифровых протоколов.
- Поддерживает распространённые логические уровни, совместим с системами 5 В и 3,3 В.
- Подключается к компьютеру через стандартный USB-интерфейс для передачи данных и питания.
- Совместим с популярным программным обеспечением для анализа, включая открытое ПО PulseView (sigrok) и проприетарное Saleae Logic, для визуализации данных и декодирования протоколов.
Применение
Незаменимый инструмент для отладки, анализа и обратного инжиниринга цифровой электроники. Он идеально подходит для разработчиков и энтузиастов, работающих с микроконтроллерами и встраиваемыми системами, для декодирования и устранения неполадок в протоколах связи, таких как I2C, SPI и UART.
Ключевые особенности
- Оснащён 8 каналами для всестороннего мониторинга сигналов.
- Обеспечивает максимальную частоту дискретизации 24 МГц, подходящую для широкого спектра цифровых протоколов.
- Поддерживает распространённые логические уровни, совместим с системами 5 В и 3,3 В.
- Подключается к компьютеру через стандартный USB-интерфейс для передачи данных и питания.
- Совместим с популярным программным обеспечением для анализа, включая открытое ПО PulseView (sigrok) и проприетарное Saleae Logic, для визуализации данных и декодирования протоколов.
Применение
Незаменимый инструмент для отладки, анализа и обратного инжиниринга цифровой электроники. Он идеально подходит для разработчиков и энтузиастов, работающих с микроконтроллерами и встраиваемыми системами, для декодирования и устранения неполадок в протоколах связи, таких как I2C, SPI и UART.
Количество каналов: 8
Частота дискретизации: 24 МГц
Выбираемые частоты дискретизации: 24 МГц, 16 МГц, 12 МГц, 8 МГц, 4 МГц, 2 МГц, 1 МГц, 500 кГц, 250 кГц, 200 кГц, 100 кГц, 50 кГц, 25 кГц
Диапазон входного напряжения: -0,5 В до 5,25 В
Входное напряжение (низкий уровень): -0,5 В до 0,8 В
Входное напряжение (высокий уровень): 2,0 В до 5,25 В
Поддерживаемые логические уровни: 5 В, 3,3 В, 2,5 В, 2,0 В
Входной импеданс: 1 МОм || 10 пФ (типичное)
Питание: от USB
Частота дискретизации: 24 МГц
Выбираемые частоты дискретизации: 24 МГц, 16 МГц, 12 МГц, 8 МГц, 4 МГц, 2 МГц, 1 МГц, 500 кГц, 250 кГц, 200 кГц, 100 кГц, 50 кГц, 25 кГц
Диапазон входного напряжения: -0,5 В до 5,25 В
Входное напряжение (низкий уровень): -0,5 В до 0,8 В
Входное напряжение (высокий уровень): 2,0 В до 5,25 В
Поддерживаемые логические уровни: 5 В, 3,3 В, 2,5 В, 2,0 В
Входной импеданс: 1 МОм || 10 пФ (типичное)
Питание: от USB
-
OKYN0223-118.00 €Цена для клиента:17.10 €-5%
