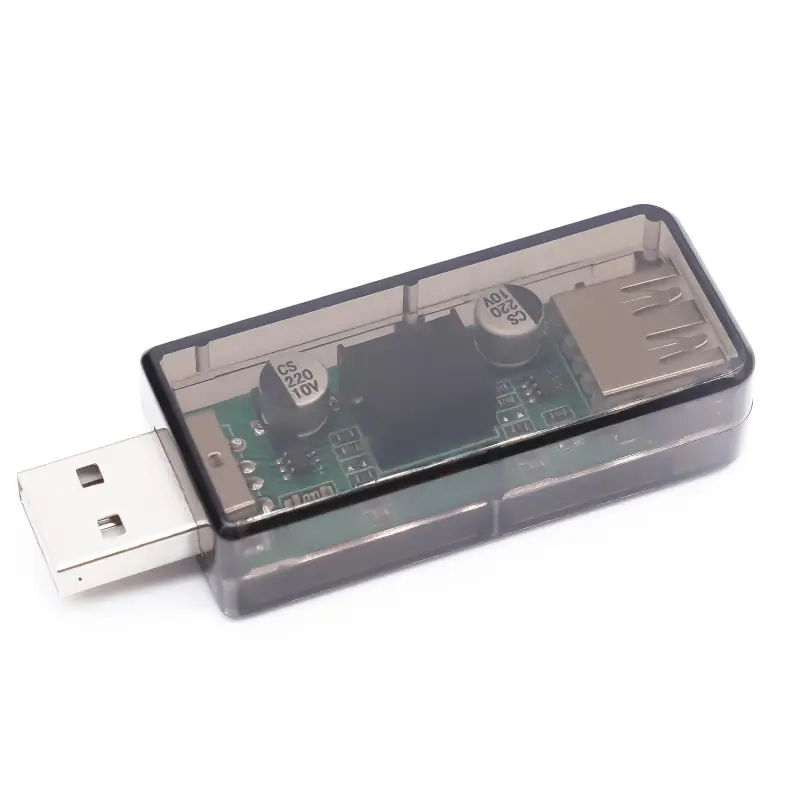

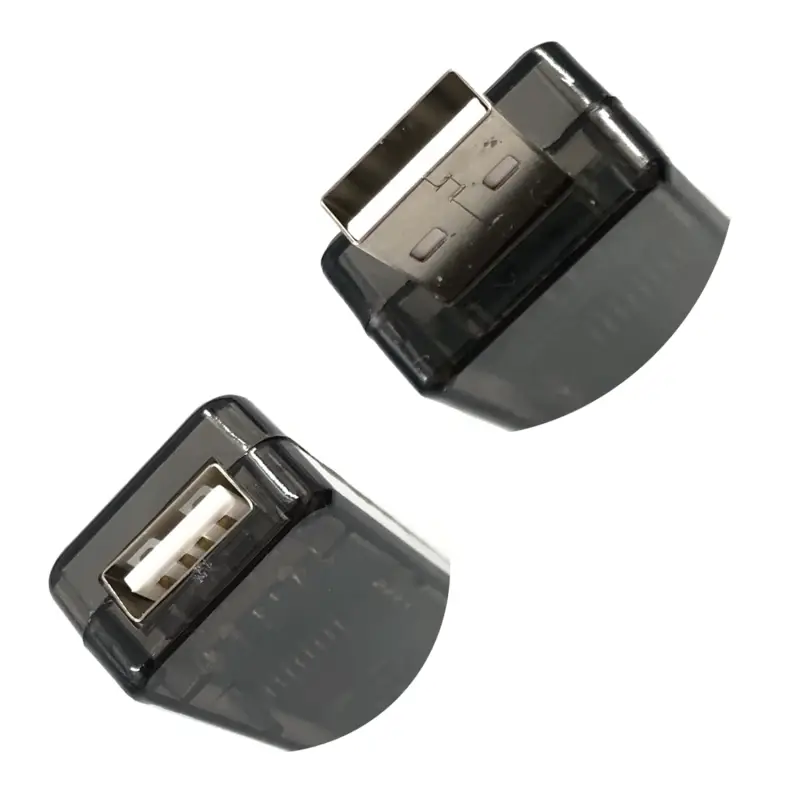

Модуль гальванической развязки USB 5кВ ESD ADUM3160
Код товара:OKN422-3
Производитель:Okystar
Фото может отличаться от товара
ADUM3160 от Analog Devices — это цифровой изолятор USB-порта, основанный на запатентованной технологии iCoupler®. Он предназначен для обеспечения надёжной, прозрачной изоляции сигнала для USB-совместимых периферийных устройств, защищая хост-системы и упрощая интеграцию.
Этот компонент сочетает в себе высокоскоростные КМОП-технологии и технологии монолитных трансформаторов с воздушным сердечником для обеспечения надёжной работы в системах, требующих изолированной USB-связи.
Ключевые особенности
- Поддерживает скорости передачи данных USB Low Speed и Full Speed.
- Обеспечивает прозрачную, двунаправленную изоляцию для линий данных D+ и D-.
- Оснащён автоматическим контролем направления потока данных, не требующим внешней настройки.
- Работает от напряжения питания от 4,5 В до 5,5 В.
Этот компонент сочетает в себе высокоскоростные КМОП-технологии и технологии монолитных трансформаторов с воздушным сердечником для обеспечения надёжной работы в системах, требующих изолированной USB-связи.
Ключевые особенности
- Поддерживает скорости передачи данных USB Low Speed и Full Speed.
- Обеспечивает прозрачную, двунаправленную изоляцию для линий данных D+ и D-.
- Оснащён автоматическим контролем направления потока данных, не требующим внешней настройки.
- Работает от напряжения питания от 4,5 В до 5,5 В.
Совместимость с USB: USB 2.0
Скорость передачи данных: 1,5 Мбит/с (низкая скорость) и 12 Мбит/с (полная скорость)
Напряжение изоляции (UL 1577): 2500 В скз (1 минута)
Напряжение изоляции (VDE V 0884-10): VIORM = 560 В (пиковое)
Напряжение питания (VBUS): от 4,5 до 5,5 В
Максимальный потребляемый ток (в восходящем направлении, 1,5 Мбит/с): 7 мА
Максимальный потребляемый ток (в восходящем направлении, 12 Мбит/с): 8 мА
Защита от электростатического разряда (ЭСР): Класс 3A (контактный разряд) согласно ANSI/ESD STM5.1-2007
Устойчивость к синфазным переходным процессам (CMTI): >25 кВ/мкс
Рабочая температура: до 105°C
Тип корпуса: 16-выводной широкий SOIC
Скорость передачи данных: 1,5 Мбит/с (низкая скорость) и 12 Мбит/с (полная скорость)
Напряжение изоляции (UL 1577): 2500 В скз (1 минута)
Напряжение изоляции (VDE V 0884-10): VIORM = 560 В (пиковое)
Напряжение питания (VBUS): от 4,5 до 5,5 В
Максимальный потребляемый ток (в восходящем направлении, 1,5 Мбит/с): 7 мА
Максимальный потребляемый ток (в восходящем направлении, 12 Мбит/с): 8 мА
Защита от электростатического разряда (ЭСР): Класс 3A (контактный разряд) согласно ANSI/ESD STM5.1-2007
Устойчивость к синфазным переходным процессам (CMTI): >25 кВ/мкс
Рабочая температура: до 105°C
Тип корпуса: 16-выводной широкий SOIC
-
