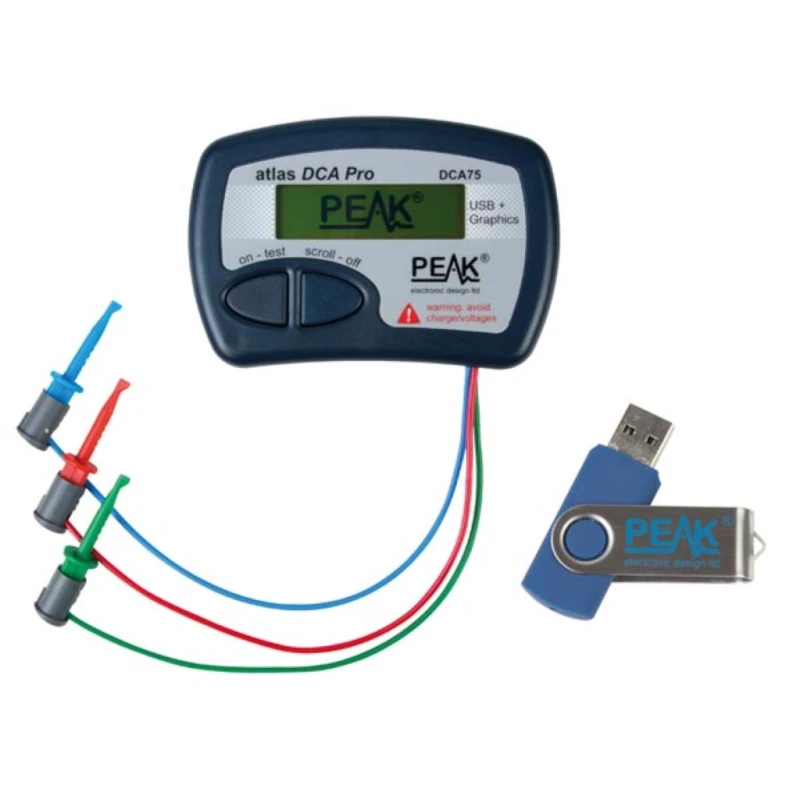

Усовершенствованный анализатор полупроводников (Curve Tracing)
Код товара:DCA75
Производитель:PEAK electronic design ltd
Фото может отличаться от товара
DCA Pro имеет новый усовершенствованный дизайн, который включает в себя графический дисплей, USB-коммуникации, программное обеспечение для ПК и расширенную библиотеку идентификации компонентов. Может работать автономно или с ПК.
* Автоматическая идентификация типа компонента * Автоматическая идентификация распиновки * Идентификация специальных функций, таких как защитные диоды и резисторные шунты * Биполярные транзисторы: измерения коэффициента усиления и тока утечки, определение кремния и германия * Измерение порогового напряжения затвора для MOSFET с режимом обогащения * Измерение прямого напряжения полупроводника для диодов, светодиодов и
переходов база-эмиттер транзисторов * Автоматическое и ручное выключение питания
переходов база-эмиттер транзисторов * Автоматическое и ручное выключение питания
Основные цвета: Серый
Дополнительные цвета: Черный
Единица измерения глубины: 20 мм
Единица измерения высоты: 70 мм
Единица измерения ширины: 103 мм
Единица измерения веса: 98 г
Максимальный пиковый тестовый ток при коротком замыкании: 12 мА
Максимальное пиковое тестовое напряжение при разомкнутой цепи: 12 В
Характеристики диода: Тестовый ток: 5.0 мА Напряжение: -2% -20 мВ до +2% +20 мВ Vf для идентификации LED: 1.50 В - 4.00 В Порог короткого замыкания: 10 Ом
Характеристики SCR/триака: Тестовый ток затвора: 4.5 мА Ток тестовой нагрузки: 5.0 мА
Характеристики транзистора: Диапазон усиления (Hfe): 4 - 65000 Точность усиления: ± 3 % ± 5 Hfe Тестовое напряжение Vceo: 2.0 В - 3.0 В Точность Vbe: -2 % -20 мВ до +2 % +20 мВ VBE для Дарлингтона (шунтированный): 0.95 В - 1.80 В (0.75 В - 1.80 В) Порог шунтирования база-эмиттер: 50 кОм - 70 кОм Тестовый ток коллектора BJT: 2.45 мА - 2.55 мА Допустимая утечка BJT: 0.7 мА MOSFET: Диапазон порогового напряжения затвора: 0.1 В - 5.0 В Точность порога: -2 % -20 мВ до +2 % +20 мВ Тестовый ток стока: 2.45 мА - 2.55 мА Сопротивление затвора: 8 кОм Тестовый ток стока обеднения: 4.5 мА Тестовый ток сток-исток JFET: 0.5 мА - 5.5 мА
Диапазон рабочей температуры: 10-40 °C
Количество батарей: 1
Номинальное напряжение батареи: 1.5 В
Состав батареи: Щелочная
Размер батареи IEC: AAA (LR03, R03, FR03, HR03, KR03, ZR03 ,24A, 24D, 24LF, UM4, Micro, MN2400, MX2400, MV2400)
