LCD 16 x 2 табло (Отражающий, вид снизу)

Спецификации
подсветка: нет Тип ЖК + цвет: TN серый характеристики: 5 x 8 точек с курсором встроенный контроллер (KS0066U или эквивалент) +5V источник питания 1/16 рабочий цикл BKL управляется пином 1, пином 2, или пином 15, пином 16 или A, K абсолютный максимум: источник питания (Vdd-Vss): -0.3 ~ 5.5V входное напряжение (Vi): -0.3 ~ Vdd
электрические характеристики: входное напряжение (Vdd): 4.7 ~ 5.5V (при +5V) / 2.7 ~ 5.3V (при +3.3V) ток потребления (Idd): 1.5mA тип. (при Vdd = 5V) рекомендуемое напряжение для управления ЖК (Vdd-V0): 4.3 ~ 4.7V (при 25°) прямое напряжение светодиода (Vf): 4.2V тип. (при 25°C) прямой ток светодиода (If): 120mA (при 25°C)

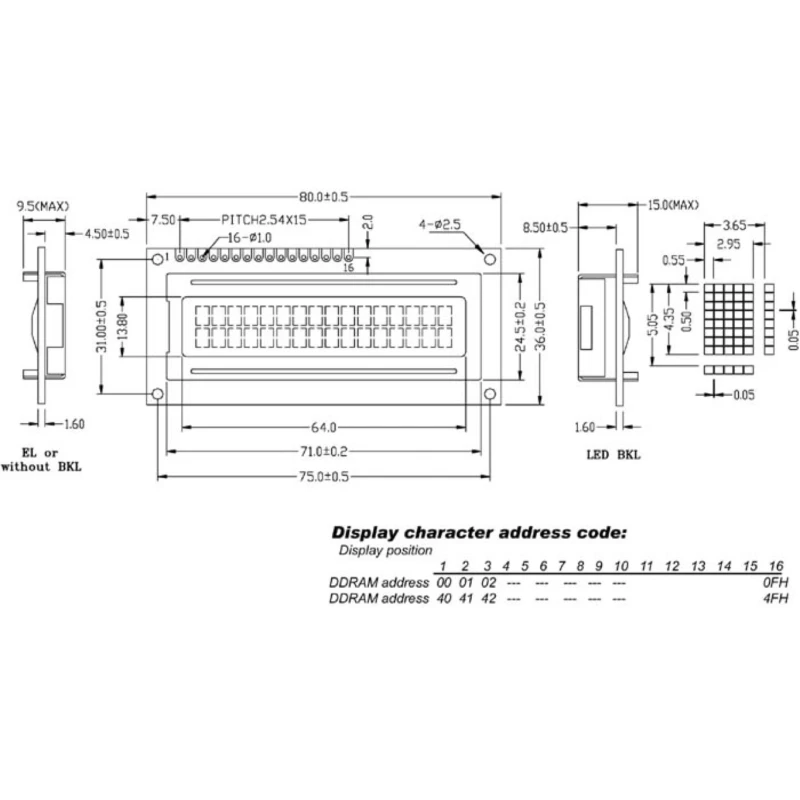

механические характеристики: размеры модуля: 80.0 x 36.0mm область обзора: 64.0 x 13.8mm размер точки: 0.55 x 0.50mm размер символа: 2.95 x 4.35mm
назначение контактов: GND: 1 (Vss) +5V: 2 (Vdd) регулировка контрастности: 3 (V0) сигнал выбора регистра H/L: 4 (RS) сигнал чтения/записи H/L: 5 (R/W) сигнал разрешения H/L: 6 (E) линии шины данных H/L: 7 ~ 14 (DB0 ~ DB7) +4.2V для BKL: 15 (A) источник питания для BKL (0V): 16 (K)
