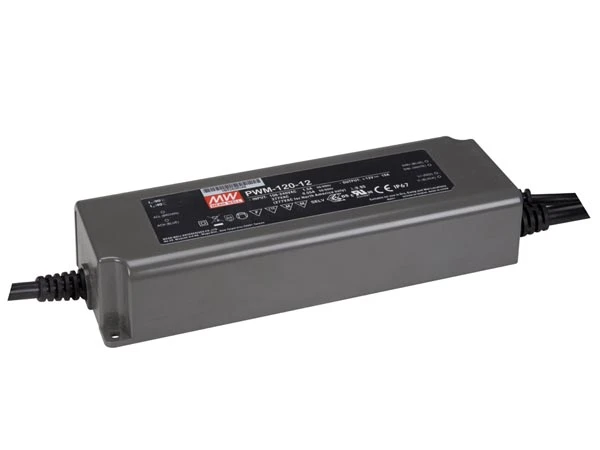

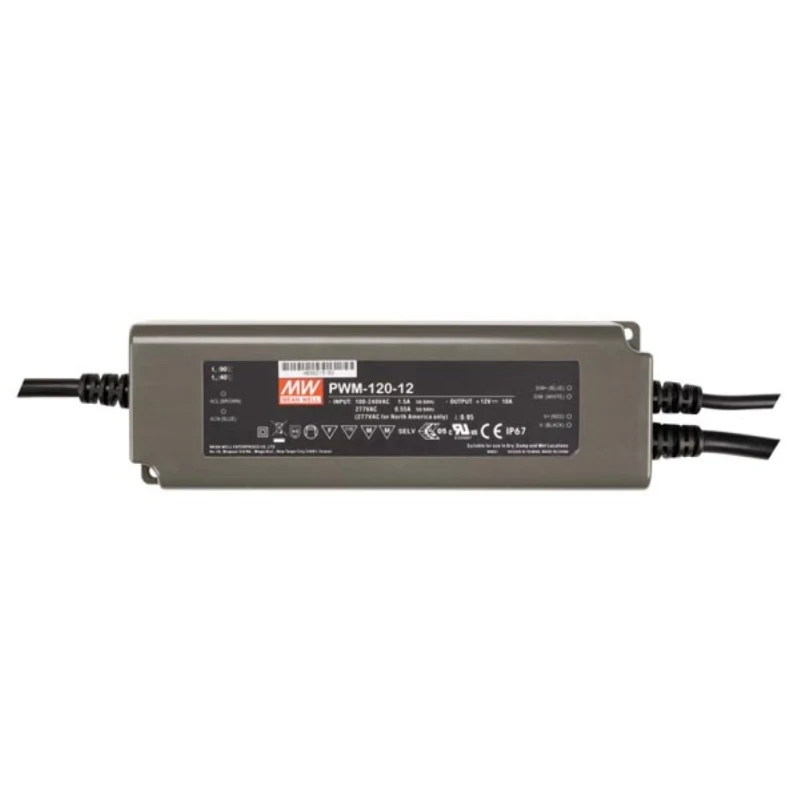

Код товара:PWM-120-12
Фото может отличаться от товара
Серия PWM-120 – это водонепроницаемые светодиодные источники питания мощностью 120 Вт с постоянным выходным напряжением.
В отличие от обычных источников питания с выходом постоянного тока, это устройство передает выходной сигнал в стиле PWM, адаптируясь к непосредственному управлению всеми видами светодиодных лент, что позволяет поддерживать цветовую температуру и обеспечивать однородность яркости.
Благодаря универсальному диапазону входного напряжения от 90 до 305 В переменного тока и встроенной функции PFC, эта серия также разработана с функцией диммирования 2-в-1 (0-10 В постоянного тока, PWM-сигнал) или сопротивлением, что упрощает регулировку яркости для системных разработчиков, позволяя снизить освещенность и сэкономить энергию.
Обеспечивая высокую эффективность до 90,5% и низкое потребление энергии без нагрузки менее 0,5 Вт, PWM-120 может удовлетворить потребность в энергосбережении для нового поколения светодиодного освещения.
Конструкция класса II (без контакта FG) и двойная изоляция погодоустойчивого кабеля (SJTW) на входной стороне упрощают гибкую установку пользователями в различных типах систем освещения.
Конструкция корпуса представляет собой пластиковый корпус с огнестойкостью 94 V-0.
Внутренняя часть полностью залита силиконом, что улучшает рассеивание тепла и позволяет PWM-120 соответствовать требованиям виброустойчивости до 5G; таким образом, он соответствует уровню IP67, что позволяет использовать PWM-120 в сильно запыленной и влажной среде.
Вся серия может работать при температуре от -40 до +70 °C и соответствует соответствующим глобальным сертификатам безопасности освещения.универсальный вход переменного тока / полный диапазон (до 305 В переменного тока)встроенная активная функция PFCвыход в стиле PWM с постоянным напряжениемдиапазон диммирования: 0-100%высокая эффективность до 91%защита: короткое замыкание / перегрузка / перенапряжение / перегревблок питания класса II, без FGвстроенная функция диммирования 2 в 1 (0-10 В постоянного тока или PWM-сигнал) опция: K022AM: Потенциометр MONO LIN 22K (см. ниже)подходит для сухих / влажных / мокрых местпотребление энергии без нагрузки: < 0,5 Вт5 лет гарантии
В отличие от обычных источников питания с выходом постоянного тока, это устройство передает выходной сигнал в стиле PWM, адаптируясь к непосредственному управлению всеми видами светодиодных лент, что позволяет поддерживать цветовую температуру и обеспечивать однородность яркости.
Благодаря универсальному диапазону входного напряжения от 90 до 305 В переменного тока и встроенной функции PFC, эта серия также разработана с функцией диммирования 2-в-1 (0-10 В постоянного тока, PWM-сигнал) или сопротивлением, что упрощает регулировку яркости для системных разработчиков, позволяя снизить освещенность и сэкономить энергию.
Обеспечивая высокую эффективность до 90,5% и низкое потребление энергии без нагрузки менее 0,5 Вт, PWM-120 может удовлетворить потребность в энергосбережении для нового поколения светодиодного освещения.
Конструкция класса II (без контакта FG) и двойная изоляция погодоустойчивого кабеля (SJTW) на входной стороне упрощают гибкую установку пользователями в различных типах систем освещения.
Конструкция корпуса представляет собой пластиковый корпус с огнестойкостью 94 V-0.
Внутренняя часть полностью залита силиконом, что улучшает рассеивание тепла и позволяет PWM-120 соответствовать требованиям виброустойчивости до 5G; таким образом, он соответствует уровню IP67, что позволяет использовать PWM-120 в сильно запыленной и влажной среде.
Вся серия может работать при температуре от -40 до +70 °C и соответствует соответствующим глобальным сертификатам безопасности освещения.универсальный вход переменного тока / полный диапазон (до 305 В переменного тока)встроенная активная функция PFCвыход в стиле PWM с постоянным напряжениемдиапазон диммирования: 0-100%высокая эффективность до 91%защита: короткое замыкание / перегрузка / перенапряжение / перегревблок питания класса II, без FGвстроенная функция диммирования 2 в 1 (0-10 В постоянного тока или PWM-сигнал) опция: K022AM: Потенциометр MONO LIN 22K (см. ниже)подходит для сухих / влажных / мокрых местпотребление энергии без нагрузки: < 0,5 Вт5 лет гарантии
Выход:
Постоянное напряжение: 12 В
Номинальный ток: 10 A
Номинальная мощность: 120 Вт
Диапазон диммирования: 0-100 %
Частота ШИМ (тип.): 300 Гц
Допуск напряжения: ± 4.0 %
Время установки, нарастания: 500 мс, 80 мс 230 VAC / 115 VAC при полной нагрузке
Время удержания: 16 мс / 230 VAC 16 мс / 115 VAC при полной нагрузке
Вход:
Диапазон напряжения: 90-305 VAC; 127-431 VDC
Диапазон частот: 47-63 Гц
Коэффициент мощности: PF > 0.97 / 115 VAC, PF > 0.96 / 230 VAC, PF 0.94 / 277 VAC при полной нагрузке (пожалуйста, обратитесь к кривой "характеристика коэффициента мощности")
Общий коэффициент гармонических искажений: THD < 20% при выходной нагрузке ≥ 60 % при 115 VAC / 230 VAC на входе и выходной нагрузке ≥ 75 % при 277 VAC на входе
Эффективность: 89%
Переменный ток: 1.3 A / 115 VAC 0.65 A / 230 VAC 0.55 A / 277 VAC
Пусковой ток: холодный старт 60 A (twidth = 550 мкс, измерено при 50 % Ipeak) при 230 VAC
Ток утечки: < 0.25 мА / 277 VAC
Защита:
Перегрузка: 108-120 % номинальной выходной мощности
Тип защиты: режим "икота", автоматически восстанавливается после устранения неисправности
Перенапряжение: 15-17 В
Тип защиты: отключение выходного напряжения, повторное включение для восстановления
Тепловая: отключение выходного напряжения, повторное включение для восстановления
Окружающая среда:
Рабочая температура: -40 до +70°C (см. "кривую снижения мощности")
Рабочая влажность: 20-95 % RH без конденсации
Температура хранения, влажность: -40 = + 80 °C, 10-95 % RH
Температурный коэффициент: ± 0.03 % / °C (0-50 °C)
Вибрация: 10-500 Гц, 5 G 12 мин / 1 цикл, период 72 мин по каждой из осей X, Y, Z
Безопасность и ЭМС:
Стандарты безопасности: UL8750, CSA C22.2 No. 250.13-12, ENEC EN61347-1, EN61347-2-13, EN62384 независимый IP67 одобрен; конструкция соответствует EN60335-1
Выдерживаемое напряжение: вход на выход: 3.75 kVAC
Сопротивление изоляции: вход на выход: > 100 MОм / 500 VDC / 25 °C / 70 % RH
ЭМС излучение: соответствие EN55015, EN61000-3-2 Class C (>= 60 % load); EN61000-3-3
ЭМС устойчивость: соответствие EN61000-4-2,3,4,5,6,8,11, EN61547 light industry level (surge L-N: 2 kV), criteria A
Другое:
MTBF: MIL-HDBK-217F (25 °C)
Размеры: 191 x 63 x 37.5 мм
Постоянное напряжение: 12 В
Номинальный ток: 10 A
Номинальная мощность: 120 Вт
Диапазон диммирования: 0-100 %
Частота ШИМ (тип.): 300 Гц
Допуск напряжения: ± 4.0 %
Время установки, нарастания: 500 мс, 80 мс 230 VAC / 115 VAC при полной нагрузке
Время удержания: 16 мс / 230 VAC 16 мс / 115 VAC при полной нагрузке
Вход:
Диапазон напряжения: 90-305 VAC; 127-431 VDC
Диапазон частот: 47-63 Гц
Коэффициент мощности: PF > 0.97 / 115 VAC, PF > 0.96 / 230 VAC, PF 0.94 / 277 VAC при полной нагрузке (пожалуйста, обратитесь к кривой "характеристика коэффициента мощности")
Общий коэффициент гармонических искажений: THD < 20% при выходной нагрузке ≥ 60 % при 115 VAC / 230 VAC на входе и выходной нагрузке ≥ 75 % при 277 VAC на входе
Эффективность: 89%
Переменный ток: 1.3 A / 115 VAC 0.65 A / 230 VAC 0.55 A / 277 VAC
Пусковой ток: холодный старт 60 A (twidth = 550 мкс, измерено при 50 % Ipeak) при 230 VAC
Ток утечки: < 0.25 мА / 277 VAC
Защита:
Перегрузка: 108-120 % номинальной выходной мощности
Тип защиты: режим "икота", автоматически восстанавливается после устранения неисправности
Перенапряжение: 15-17 В
Тип защиты: отключение выходного напряжения, повторное включение для восстановления
Тепловая: отключение выходного напряжения, повторное включение для восстановления
Окружающая среда:
Рабочая температура: -40 до +70°C (см. "кривую снижения мощности")
Рабочая влажность: 20-95 % RH без конденсации
Температура хранения, влажность: -40 = + 80 °C, 10-95 % RH
Температурный коэффициент: ± 0.03 % / °C (0-50 °C)
Вибрация: 10-500 Гц, 5 G 12 мин / 1 цикл, период 72 мин по каждой из осей X, Y, Z
Безопасность и ЭМС:
Стандарты безопасности: UL8750, CSA C22.2 No. 250.13-12, ENEC EN61347-1, EN61347-2-13, EN62384 независимый IP67 одобрен; конструкция соответствует EN60335-1
Выдерживаемое напряжение: вход на выход: 3.75 kVAC
Сопротивление изоляции: вход на выход: > 100 MОм / 500 VDC / 25 °C / 70 % RH
ЭМС излучение: соответствие EN55015, EN61000-3-2 Class C (>= 60 % load); EN61000-3-3
ЭМС устойчивость: соответствие EN61000-4-2,3,4,5,6,8,11, EN61547 light industry level (surge L-N: 2 kV), criteria A
Другое:
MTBF: MIL-HDBK-217F (25 °C)
Размеры: 191 x 63 x 37.5 мм
-
