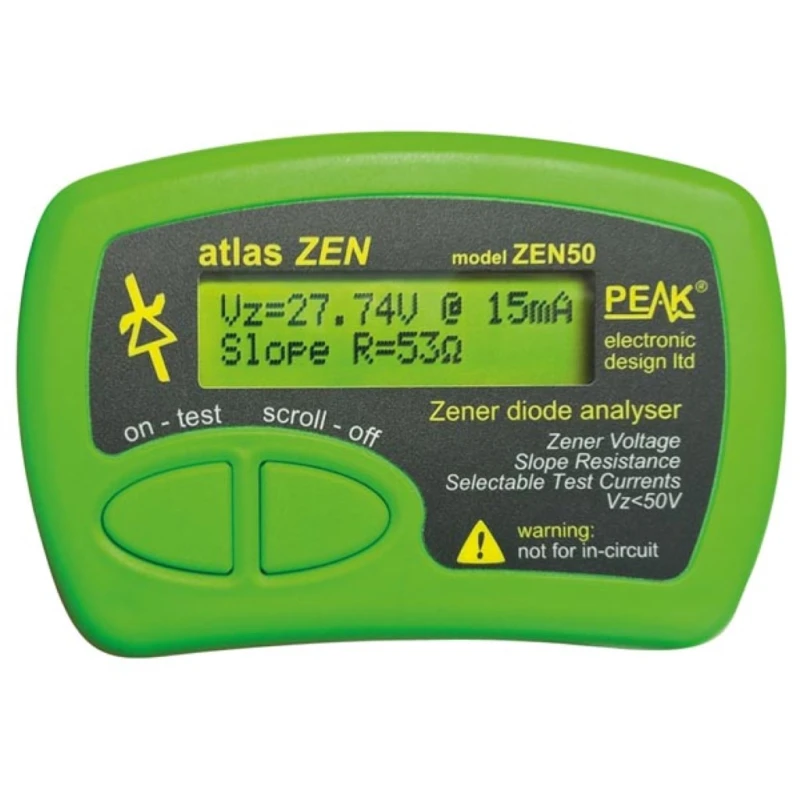

ATLAS ZEN - Анализатор стабилитронов (0 - 50 В)

СпецификацииОсновная информация о продукте
Основные цвета: Зеленый
Единица глубины: 70 мм
Единица высоты: 103 мм
Единица ширины: 70 мм
Единица веса: 98 г
Материал: ABS
Дополнительный материал: Стекло, Металл

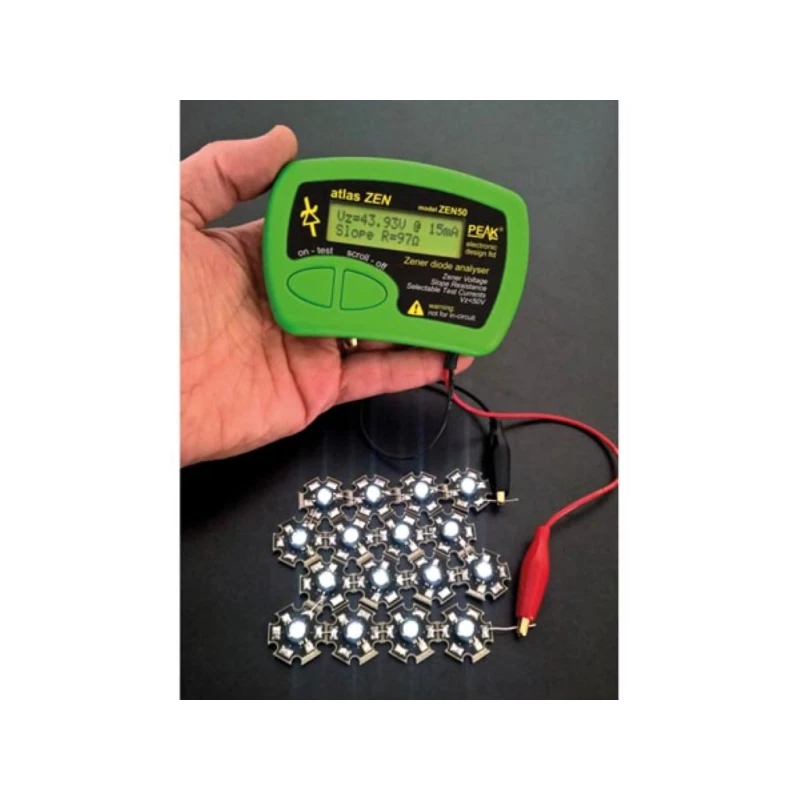

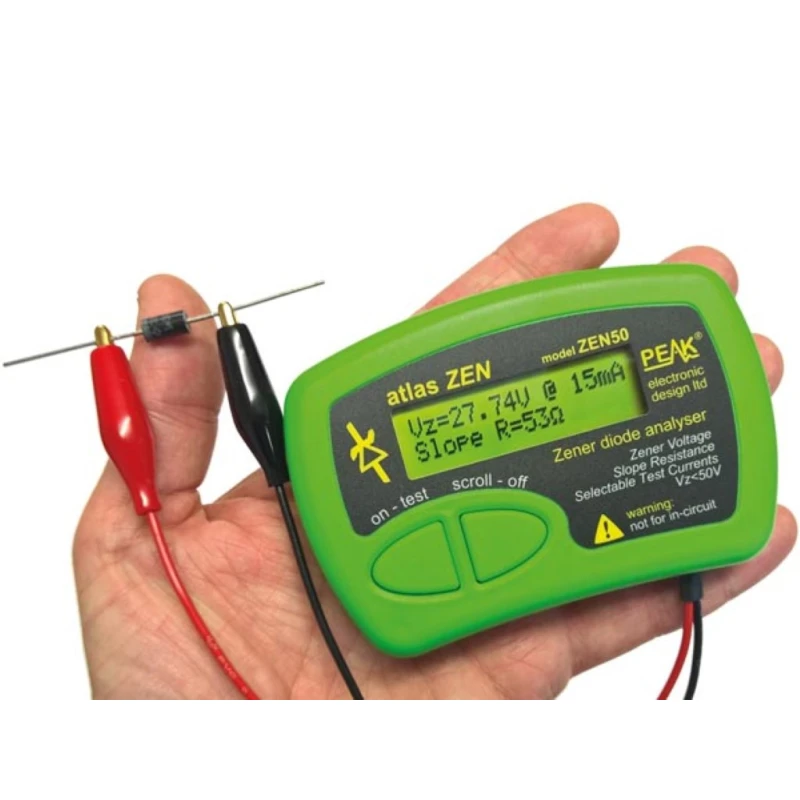

Подробная информация: Тестирование диодов Зенера, лавинных диодов, варисторов (VDR), TVS-диодов, светодиодных строк и многого другого (до 50 В). Измеряет напряжение пробоя (от 0,00 В до 50,00 В) с разрешением до 20 мВ. Измеряет дифференциальное сопротивление (до 1 кОм при 15 мА с разрешением 1 Ом). Поддерживает большинство диодов Зенера, лавинных диодов и опорных диодов от 0 В до 50 В. Отлично подходит для тестирования варисторов (VDR), TVS-диодов и других типов устройств защиты от перенапряжения. Выбираемые тестовые токи: 2 мА, 5 мА, 10 мА, 15 мА. Крошечный коэффициент заполнения тестового тока для минимизации нагрева компонента, даже при тестировании при 50 В и 15 мА. Непрерывное отображение измерений (обновляется 3 раза в секунду). Функция удержания для удержания отображаемых значений, даже если компонент удален.
Общие данные
Спецификации дополнительно: Точность измерения дифференциального сопротивления: Iz = 2 мА (точность измерения дифференциального сопротивления): ±1% ±10 Ом Iz = 5 мА (точность измерения дифференциального сопротивления): ±1% ±4 Ом Iz = 10 мА (точность измерения дифференциального сопротивления): ±1% ±2 Ом Iz = 15 мА (точность измерения дифференциального сопротивления): ±1% ±2 Ом Диапазон тока дифференциального сопротивления: (Iz-50%) до (Iz+50%) Метод измерения дифференциального сопротивления: дифференцирование кривой, которая соответствует:: (Iz-50%, Vz1), (Iz, Vz2), (Iz+50%, Vz3) Скорость измерения: 3 Гц Период автоматического выключения: 60 сек.
Спецификации дополнительно: Диапазон измерения дифференциального сопротивления: Iz = 2 мА (диапазон измерения дифференциального сопротивления): 0-8000 Ом Iz = 5 мА (диапазон измерения дифференциального сопротивления): 0-3200 Ом Iz = 10 мА (диапазон измерения дифференциального сопротивления): 0-1600 Ом Iz = 15 мА (диапазон измерения дифференциального сопротивления): 0-1000 Ом Отображаемое разрешение дифференциального сопротивления: Iz = 2 мА (отображаемое разрешение дифференциального сопротивления): 5 Ом Iz = 5 мА (отображаемое разрешение дифференциального сопротивления): 2 Ом Iz = 10 мА (отображаемое разрешение дифференциального сопротивления): 1 Ом Iz = 15 мА (отображаемое разрешение дифференциального сопротивления): 1 Ом
Спецификации: Сводка спецификаций при 20-25 °C (68-77 °F), если не указано иное. Диапазон напряжения Зенера (Vz): 0,0 В - 50,0 В. Номинальные тестовые токи (Iz): 2 мА, 5 мА, 10 мА, 15 мА. Точность установки тестового тока: ± 1 % ± 0,2 мА. Точность измерения напряжения Зенера: ± 1% ± 40 мВ. Разрешение измерения напряжения Зенера: 20 мВ - 40 мВ. Точность тестовой частоты: -1,5% ~ +1,5%. Импульсный постоянный ток 60 В соответствует нижнему пределу 75 В (постоянного тока) для Директивы по низкому напряжению 2006/95/EC. Тестовый ток в коротком замыкании (импульсный): 35 мА. Коэффициент заполнения тестового тока: мин: 0,1% макс: 5% типично: 1%. Коэффициент заполнения тестового тока предназначен для поддержания очень низкого уровня рассеиваемой мощности диода Зенера под тестом. Максимальное внешнее напряжение: ± 50 В
Данные об окружающей среде
Диапазон рабочих температур: 10-40 °C
Эксплуатационные свойства
Диапазон номинального напряжения батареи: 0,9-1,6 В
Источник питания
Количество батарей: 1
Состав батареи: Щелочная
Размер батареи IEC: AAA (LR03, R03, FR03, HR03, KR03, ZR03 ,24A, 24D, 24LF, UM4, Micro, MN2400, MX2400, MV2400)
