Revopoint Trackit оптический 3D-сканер

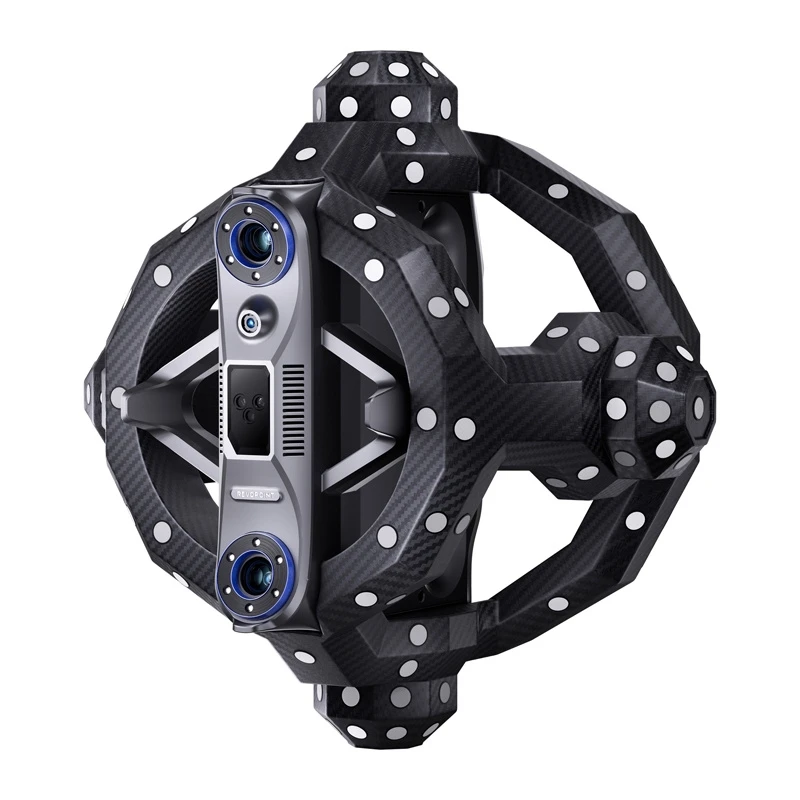

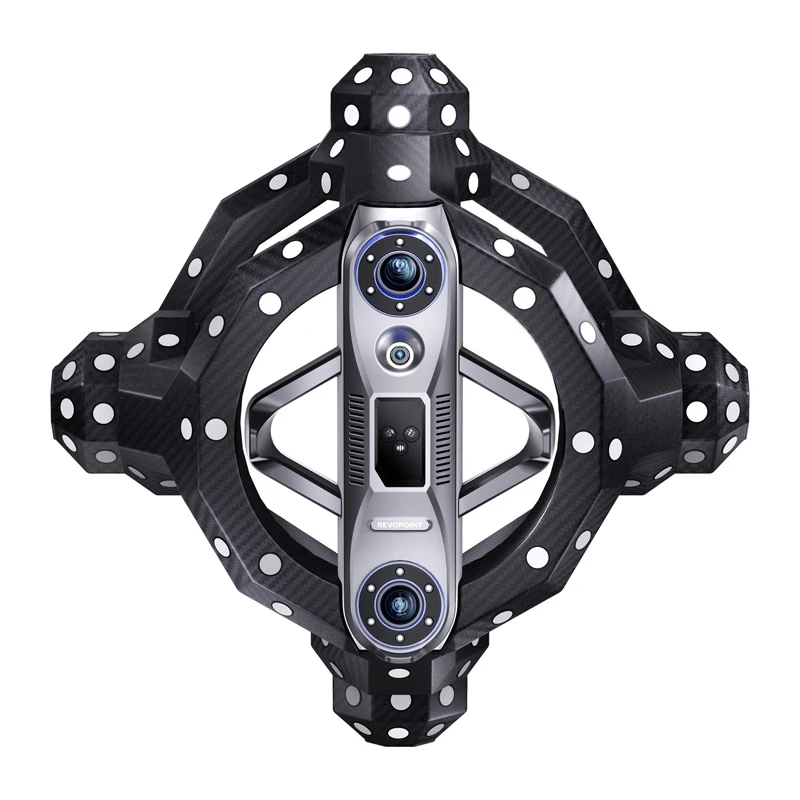

Оптический 3D-сканер Revopoint Trackit
Метрологическая точность, полная мобильность и интеллектуальное отслеживание объектов в реальном времени — Revopoint Trackit представляет собой комплексную систему 3D-сканирования, сочетающую оптический сканер с точностью 0,02 мм и усовершенствованный трекер пространственного отслеживания. Он предназначен для инженеров, CAD-дизайнеров, специалистов по контролю качества и промышленных компаний. Trackit обеспечивает быстрое, стабильное и повторяемое сканирование как мелких компонентов, так и крупных объектов — без необходимости использования маркеров. Интегрированная система автоматической калибровки, интеллектуальные подвесы и специализированное программное обеспечение Revo Trackit гарантируют высокую точность и удобство в различных измерительных средах.
Точность без компромиссов
Revopoint Trackit обеспечивает точность измерения 0,02 мм и расстояние между точками до 0,05 мм, что позволяет картировать мельчайшие детали поверхности. За измерения отвечает набор глубинных камер с поддержкой синих лазеров (30 линий и 1 одиночная линия), обеспечивающих высокую точность и стабильность. Полученные данные могут быть экспортированы в популярных форматах, таких как PLY, OBJ, STL, ASC, 3MF, GLTF или FBX, для дальнейшего использования в программах проектирования и инжиниринга.
Скорость и плавность работы
Система достигает скорости сканирования до 1 500 000 точек в секунду, что позволяет эффективно оцифровывать объект. Благодаря интеллектуальному отслеживанию движения сканера в пространстве вы можете работать плавно — без маркеров и необходимости поддерживать идеально фиксированное положение. Режим Track Scan позволяет записывать положение и угол сканера в реальном времени, обеспечивая точное слияние облаков точек даже при динамических движениях.
Автоматическая калибровка
Оптический 3D-сканер Revopoint Trackit устраняет сложность настройки благодаря использованию двух подвесов с автоматической калибровкой ( Dual-Axis Gimbal System). Трекер и сканер автоматически корректируют свое положение относительно друг друга, обеспечивая согласованную геометрию измерительной системы. Процесс калибровки может быть запущен непосредственно в программном обеспечении — система автоматически распознает калибровочные массивы и синхронизирует параметры камеры.
Готовность к работе в любой ситуации
Как сканер, так и трекер изготовлены из легких, но прочных материалов — рама из углеродного волокна и корпус из поликарбоната обеспечивают устойчивость к механическим повреждениям и долгий срок службы. Устройства весят 1,2 кг и 1,8 кг соответственно, работают в диапазоне температур от 0 до 40°C и могут быть легко установлены на прилагаемые штативы. Все это вы будете перевозить в специальных чемоданах на колесиках, поэтому комплект остается полностью мобильным и готовым к использованию как в метрологической лаборатории, так и в промышленной среде или мастерской.
Универсальные режимы сканирования
Revopoint Trackit предлагает несколько режимов работы для различных сценариев измерений. В режиме Track Scan сканирование выполняется в реальном времени без маркеров, что хорошо подходит для объектов малого и среднего размера. Multi-Position Scan позволяет разделить большие модели, такие как части кузова или детали машин, на секции и автоматически объединить их в единое облако точек. Для сложных поверхностей доступен режим Marker Scan, использующий магнитные или самоклеящиеся маркеры для повышения стабильности считывания. Независимо от выбранного режима, готовые модели могут быть сохранены в популярных форматах PLY, OBJ, STL, ASC, 3MF, GLTF или FBX для использования в программах CAD, CAM и 3D.
Расширенное программное обеспечение Revo Trackit
Приложение Revo Trackit является центром управления всем процессом сканирования. Оно позволяет автоматически регулировать экспозицию глубинных камер и просматривать в реальном времени расстояние и качество собранных точек. Оно также позволяет приостановить сканирование, проверить его ход и возобновить работу в любое время. Система автоматически объединяет облака точек и генерирует сетку модели, что ускоряет подготовку финального файла. После завершения сканирования вы можете легко сгенерировать 3D-модель, выполнить базовую обработку сетки и экспортировать данные в выбранном формате.
Профессиональные приложения
Revopoint Trackit предназначен для инженерных, промышленных и дизайнерских приложений. Система идеально подходит для контроля качества и метрологии, позволяя проводить точный анализ геометрии и картирование форм компонентов. Это также ценный инструмент в реверс-инжиниринге, позволяющий оцифровывать компоненты без технической документации. Он открывает широкий спектр возможностей в прототипировании и CAD-проектировании, облегчая перенос реальных объектов в цифровую среду. Благодаря поддержке объектов размером от 10 мм до 6 м, Revopoint Trackit используется в промышленности, а также в техническом образовании или научных исследованиях, предлагая высокую точность и гибкость работы.
Оборудование готово к большему
Для полного использования возможностей Revopoint Trackit рекомендуется конфигурация, включающая Windows 10 или 11 (64-бит), процессор Intel Core i9 12-го поколения или новее, 64 ГБ ОЗУ и видеокарту NVIDIA RTX 4060 с 8 ГБ видеопамяти или выше. Устройство работает только с архитектурой x86_64 и требует подключения через USB 3.0 или новее для обеспечения достаточной стабильности передачи данных и плавной обработки во время сканирования.
В комплекте:

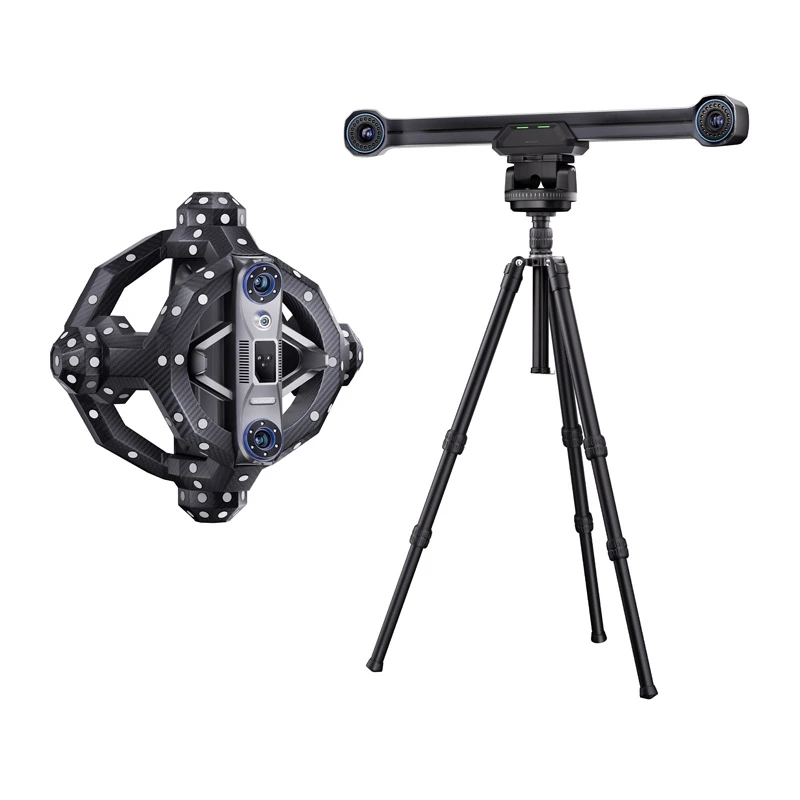

- Трекер
- Сканер
- Подвес для автоматической калибровки трекера (двухосевой)
- Подвес для автоматической калибровки сканера (двухосевой)
- Штатив для трекера
- Штатив для сканера
- Штатив для калибровочной платы
- Адаптер сканера
- Калибровочная плата
- Калибровочный стержень
- Блок питания
- Кабель для ПК
- Кабель сканера
- Кабель подвеса сканера
- Кабель подвеса трекера
- Кабельные стяжки
- Магнитные маркеры
- Анкерный блок (магнитный)
- Позиционирующий коврик
- USB-накопитель
- Транспортировочный кейс для трекера (на колесиках)
- Транспортировочный кейс для сканера (на колесиках)
- Краткое руководство, сертификат и гарантийный талон
