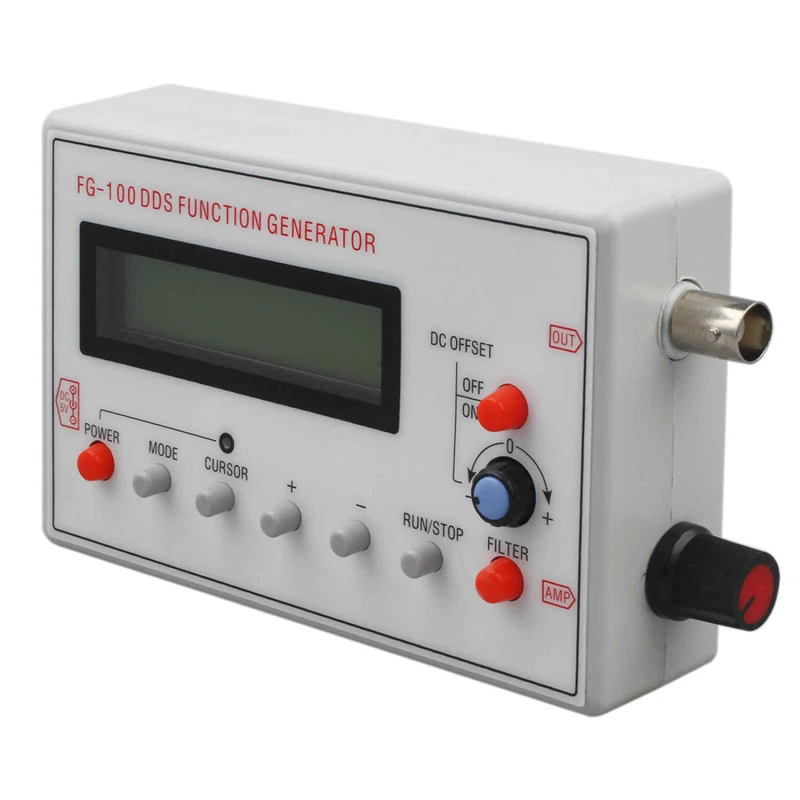

Генератор сигналов FG-100

1. Основные технические параметры:

1). 1.1.1.1. выходные формы волны: синусоидальная волна, квадратная волна, треугольная волна, прямая пилообразная волна, обратная пилообразная волна, волна электрокардиограммы, волна шума.

2). Питание: DC4-10V. Рекомендуется выбрать напряжение DC5V и литиевую батарею 3,7V для адаптера.

3). Ток: 250 мА при напряжении 5 В.

4). Диапазон частот: синусоида 1Гц-500кГц (выходная амплитуда уменьшается при дальнейшем увеличении частоты), другие формы волны 1Гц-50кГц (но верхний предел регулируемой частоты не ограничен, если требования к искажениям и мерцанию не высоки, частота может быть увеличена еще больше).

5). Разрешение: 1 Гц.

6). Синусоидальные искажения: <1% ниже 1 кГц, <0,5% выше 1 кГц.

7). Амплитуда выходного сигнала: максимум ± 10 В (P-P).

8). Выходной импеданс: 50 Ом.

9). Смещение по постоянному току: максимум ± 10 В, с функцией отсечки.

10). Все параметры настройки могут быть сохранены.

11). Фильтры включения/выключения, которые могут быть хорошо адаптированы к синусоидальной и импульсной форме сигнала на выходе.

Особенности 2:

Компактный размер (125*80*26,5 мм), прост в использовании, легко переносится. Может питаться от адаптера питания или литиевой батареи 3,7 В. С помощью осциллографа его можно использовать для тестирования и отладки электронных схем, проверки частотных характеристик и импульсных характеристик, а также для измерения параметров усилителя звука.
