LCD 20 x 2 табло с жёлтой подсветкой (BOTTOM VIEW TRANSFLECTIVE)

Подсветка: LED
Тип ЖК-дисплея + цвет: STN желто-зеленый
Особенности:

5 x 8 точек с курсором

Встроенный контроллер (KS0066U или эквивалент)

Источник питания +5В

1/16 цикл заполнения

BKL управляется пином 1, пином 2 или пином 15, пином 16 или A, K

Абсолютные максимальные значения:

Напряжение питания (Vdd-Vss): -0.3 ~ 5.5В

Входное напряжение (Vi): -0.3 ~ Vdd

Электрические характеристики:

Входное напряжение (Vdd): 4.7 ~ 5.5В (при +5В) / 2.7 ~ 5.3В (при +3.3В)

Потребляемый ток (Idd): 2.5mA тип. (при Vdd = 5В)

Рекомендуемое напряжение управления ЖК-дисплеем (Vdd-V0): 4.3 ~ 4.7В (при 25°)

Прямое напряжение светодиода (Vf): 4.2В тип. (при 25°C)

Прямой ток светодиода (If): 140mA (при 25°C)

Механические характеристики:

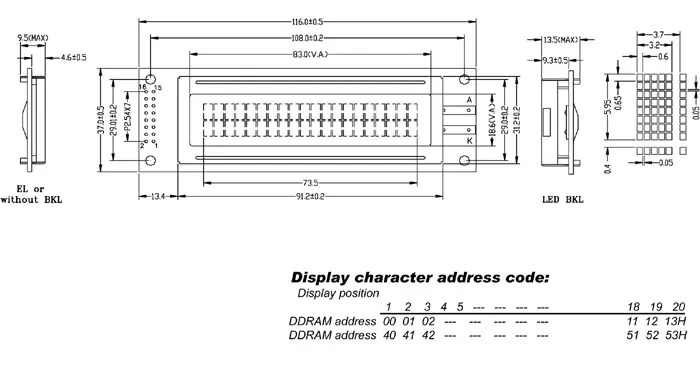

Размеры модуля: 116.0 x 37.0мм

Область обзора: 83.0 x 18.6мм

Размер точки: 0.60 x 0.65мм

Размер символа: 3.20 x 5.95мм

Назначение контактов:

GND: 1 (Vss)

+5V: 2 (Vdd)

Регулировка контрастности: 3 (V0)

Сигнал выбора регистра H/L: 4 (RS)

Сигнал чтения/записи H/L: 5 (R/W)

Сигнал разрешения H/L: 6 (E)

Линии шины данных H/L: 7 ~ 14 (DB0 ~ DB7)

+4.2V для BKL: 15 (A)

Источник питания для BKL (0V): 16 (K)
