TCDT1101G
Код товара: TCDT1101G
- 0.50 €
-
- Цена для клиента:0.4750 €-5%
- Залогиньтесь и получите 5% скидку
Pealadu
Tallinn, Peterburi tee 90F
Tallinn, Peterburi tee 90F
16 шт.
Peterburi tee Oomipood
Tallinn, Peterburi tee 90F
Tallinn, Peterburi tee 90F
0 шт.
Järve keskuse Oomipood
Tallinn, Pärnu mnt. 238
Tallinn, Pärnu mnt. 238
0 шт.
Lõunakeskuse Oomipood
Tartu, Lääneringtee 39
Tartu, Lääneringtee 39
0 шт.
Põhjakeskuse Oomipood
Rakvere, Haljala tee 4
Rakvere, Haljala tee 4
0 шт.
Kaubamajaka Oomipood
Pärnu, Papiniidu 8
Pärnu, Papiniidu 8
0 шт.
Минимальная сумма заказа 8.00 €
Обзор продукта

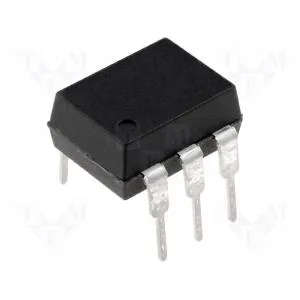

TCDT1101G от Vishay Semiconductors - это высокопроизводительный оптопара, разработанный для надежной электрической изоляции в различных приложениях. Это устройство объединяет фототранзистор, оптически связанный с арсенид-галлиевым инфракрасным светодиодом, все в компактном 6-контактном пластиковом двухрядном корпусе (DIP).
Основные характеристики
- Тип оптопары: Транзисторный выход
- Высокое напряжение изоляции: 5000 Вrms
- Коэффициент передачи тока (CTR): от 40% до 80%
- Отсутствует подключение базового вывода: Обеспечивает повышенную помехоустойчивость для стабильной работы.
- Корпус: DIP-6
- Соответствует директиве RoHS 2002/95/EC и в соответствии с WEEE 2002/96/EC
Применения и преимущества
- Импульсные источники питания: Обеспечивает важную электрическую изоляцию между первичной и вторичной сторонами, повышая безопасность и производительность.
- Линейный приемник: Эффективно изолирует чувствительные схемы от потенциально опасных скачков напряжения и перенапряжений на входной линии.
- Интерфейс компьютерной периферии: Обеспечивает безопасную и надежную связь между компьютерами и периферийными устройствами.
- Интерфейс микропроцессорной системы: Изолирует микропроцессор от внешних цепей, защищая его от помех и повреждений.
- Схемы для безопасного защитного разделения от поражения электрическим током: Подходит для применений, требующих усиленной изоляции в соответствии с классом безопасности II, для напряжения сети ≤ 300 В (класс I-IV) или ≤ 600 В (класс I-III) в соответствии с DIN EN 60747-5-5.
Одобрения агентств
TCDT1101G получил следующие одобрения агентств, демонстрирующие его приверженность безопасности и качеству:
- UL1577, номер файла E52744, двойная защита
- BSI IEC 60950; IEC 60065 в ожидании
- DIN EN 60747-5-5 (VDE0884)
- FIMKO
Важная информация по безопасности
TCDT1101G предназначен для безопасной электрической изоляции только в пределах указанных параметров безопасности. Обеспечение соответствия этим параметрам посредством внедрения подходящих защитных схем имеет решающее значение для безопасной и надежной работы.
TCDT1101G от Vishay Semiconductors - это высокопроизводительный оптопара, разработанный для надежной электрической изоляции в различных приложениях. Это устройство объединяет фототранзистор, оптически связанный с арсенид-галлиевым инфракрасным светодиодом, все в компактном 6-контактном пластиковом двухрядном корпусе (DIP).
Основные характеристики
- Тип оптопары: Транзисторный выход
- Высокое напряжение изоляции: 5000 Вrms
- Коэффициент передачи тока (CTR): от 40% до 80%
- Отсутствует подключение базового вывода: Обеспечивает повышенную помехоустойчивость для стабильной работы.
- Корпус: DIP-6
- Соответствует директиве RoHS 2002/95/EC и в соответствии с WEEE 2002/96/EC
Применения и преимущества
- Импульсные источники питания: Обеспечивает важную электрическую изоляцию между первичной и вторичной сторонами, повышая безопасность и производительность.
- Линейный приемник: Эффективно изолирует чувствительные схемы от потенциально опасных скачков напряжения и перенапряжений на входной линии.
- Интерфейс компьютерной периферии: Обеспечивает безопасную и надежную связь между компьютерами и периферийными устройствами.
- Интерфейс микропроцессорной системы: Изолирует микропроцессор от внешних цепей, защищая его от помех и повреждений.
- Схемы для безопасного защитного разделения от поражения электрическим током: Подходит для применений, требующих усиленной изоляции в соответствии с классом безопасности II, для напряжения сети ≤ 300 В (класс I-IV) или ≤ 600 В (класс I-III) в соответствии с DIN EN 60747-5-5.
Одобрения агентств
TCDT1101G получил следующие одобрения агентств, демонстрирующие его приверженность безопасности и качеству:
- UL1577, номер файла E52744, двойная защита
- BSI IEC 60950; IEC 60065 в ожидании
- DIN EN 60747-5-5 (VDE0884)
- FIMKO
Важная информация по безопасности
TCDT1101G предназначен для безопасной электрической изоляции только в пределах указанных параметров безопасности. Обеспечение соответствия этим параметрам посредством внедрения подходящих защитных схем имеет решающее значение для безопасной и надежной работы.
Количество каналов: 1
Тип выхода: Транзисторный
Напряжение изоляции: 5000 Вrms
Напряжение коллектор-эмиттер (Vce): 32В
Входной прямой ток: 50мА
Коэффициент передачи тока (CTR): от 40% до 80% @ If=10мА
Время включения (Тип.): 11 мкс
Время выключения (Тип.): 7 мкс
Время нарастания (Тип.): 7 мкс
Время спада (Тип.): 6.7 мкс
Корпус: DIP-6
Шаг выводов: 10.16 мм (0.4 дюйма)
Тип выхода: Транзисторный
Напряжение изоляции: 5000 Вrms
Напряжение коллектор-эмиттер (Vce): 32В
Входной прямой ток: 50мА
Коэффициент передачи тока (CTR): от 40% до 80% @ If=10мА
Время включения (Тип.): 11 мкс
Время выключения (Тип.): 7 мкс
Время нарастания (Тип.): 7 мкс
Время спада (Тип.): 6.7 мкс
Корпус: DIP-6
Шаг выводов: 10.16 мм (0.4 дюйма)
