TCDT1101G

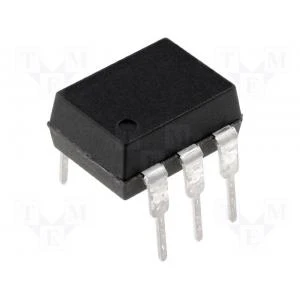

Pilt on illustratiivne

TCDT1101G

Tootekood: TCDT1101G
Pealadu
Tallinn, Peterburi tee 90F
16 tk
Peterburi tee Oomipood
Tallinn, Peterburi tee 90F
0 tk
Järve keskuse Oomipood
Tallinn, Pärnu mnt. 238
0 tk
Lõunakeskuse Oomipood
Tartu, Lääneringtee 39
0 tk
Põhjakeskuse Oomipood
Rakvere, Haljala tee 4
0 tk
Kaubamajaka Oomipood
Pärnu, Papiniidu 8
0 tk
Toote ülevaade

Vishay Semiconductors'i TCDT1101G on suure jõudlusega optron, mis on mõeldud usaldusväärseks elektriliseks isolatsiooniks mitmesugustes rakendustes. See seade integreerib fototransistori, mis on optiliselt ühendatud galliumarseniidist infrapuna kiirgava dioodiga, kõik kompaktses 6-kontaktilises plastist kaherajalises korpuses (DIP).

Peamised omadused

- Optroni tüüp: Transistori väljund
- Kõrge isolatsioonipinge: 5000 Vrms
- Voolu ülekandetegur (CTR): 40% kuni 80%
- Puudub baasklemmi ühendus: Pakub stabiilseks tööks paremat mürakindlust.
- Pakend: DIP-6
- Vastab RoHS direktiivile 2002/95/EÜ ja WEEE 2002/96/EÜ nõuetele

Rakendused ja eelised

- Lülitusrežiimiga toiteallikad: Tagab olulise elektrilise isolatsiooni primaar- ja sekundaarpoole vahel, suurendades ohutust ja jõudlust.
- Liinivastuvõtja: Eraldab tõhusalt tundlikud vooluringid sisendliinil esinevatest potentsiaalselt kahjustavatest pingepiikidest ja liigpingetest.
- Arvuti välisseadmete liides: Võimaldab turvalist ja usaldusväärset sidet arvutite ja välisseadmete vahel.
- Mikroprotsessori süsteemi liides: Eraldab mikroprotsessori välistest vooluringidest, kaitstes seda häirete ja kahjustuste eest.
- Vooluringid ohutuks kaitseks elektrilöögi eest: Sobib rakendusteks, mis nõuavad tugevdatud isolatsiooni vastavalt ohutusklassile II, võrgupinge ≤ 300 V (klass I-IV) või ≤ 600 V (klass I-III) vastavalt standardile DIN EN 60747-5-5.

Ameti kinnitused

TCDT1101G on saanud järgmised ameti kinnitused, mis näitavad selle pühendumust ohutusele ja kvaliteedile:

- UL1577, faili nr. E52744, topeltkaitse
- BSI IEC 60950; IEC 60065 ootel
- DIN EN 60747-5-5 (VDE0884)
- FIMKO

Oluline ohutusteave

TCDT1101G on mõeldud ohutuks elektriliseks isolatsiooniks ainult selle määratud ohutusnäitajate piires. Nende näitajate järgimise tagamine sobivate kaitselülituste rakendamise kaudu on ohutu ja usaldusväärse töö jaoks ülioluline.
Kanalite arv: 1
Väljundi tüüp: Transistor
Isolatsioonipinge: 5000 Vrms
Kollektori-emitteri pinge (Vce): 32V
Sisendi pärivool: 50mA
Voolu ülekandetegur (CTR): 40% kuni 80% @ If=10mA
Sisselülitusaeg (tüüpiline): 11 µs
Väljalülitusaeg (tüüpiline): 7 µs
Tõusu aeg (tüüpiline): 7 µs
Languse aeg (tüüpiline): 6.7 µs
Pakend: DIP-6
Jalgade vahe: 10.16 mm (0.4 tolli)
tcdt1100.pdf
Lae alla
