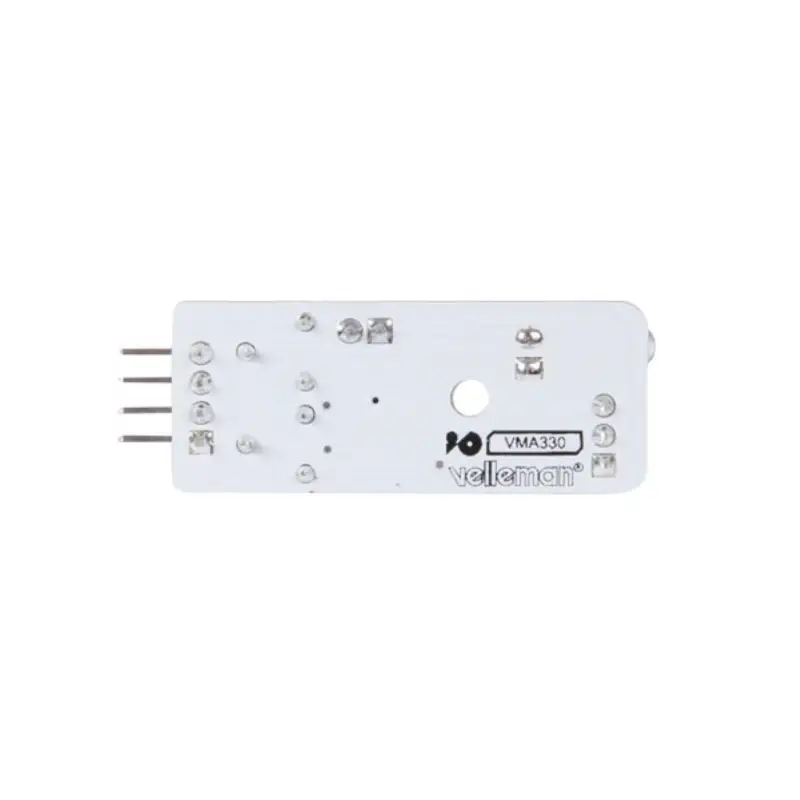

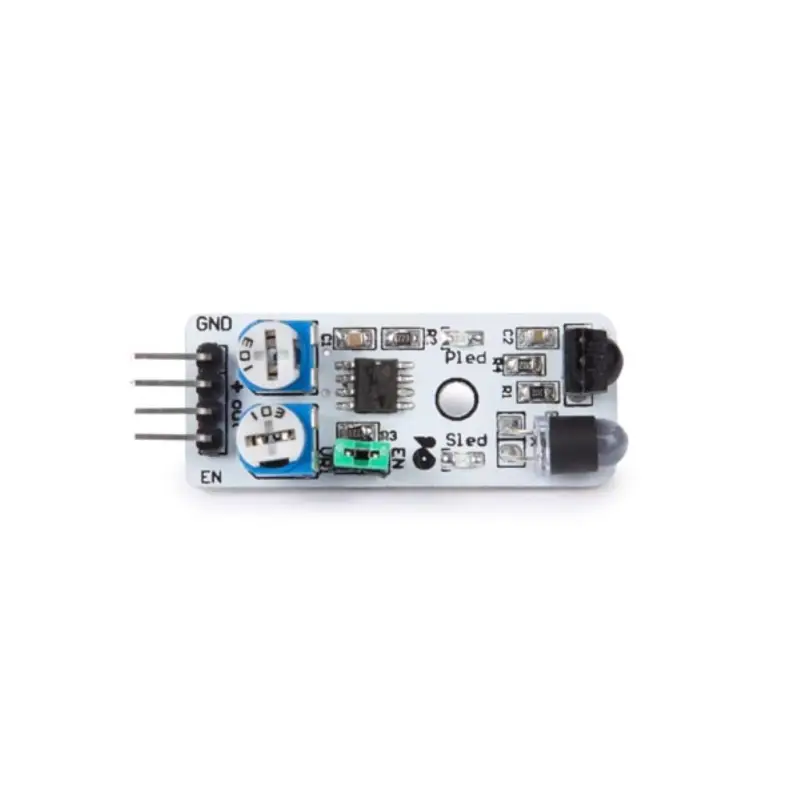

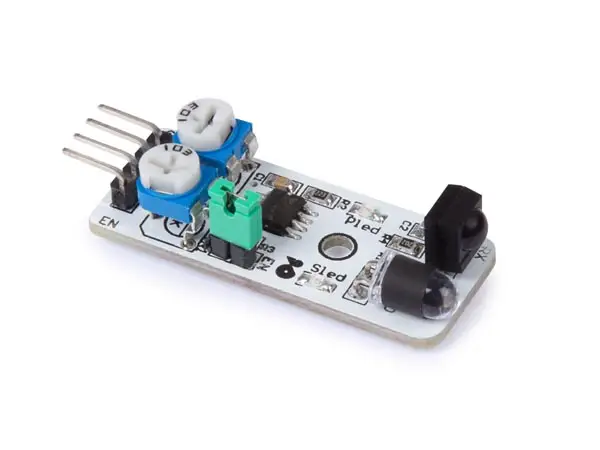

Takistuste vältimise sensori moodul ( IR-infrapuna )

Tootekood:WPSE330

Pilt on illustratiivne

Takistuste vältimise moodul. Ühildub Arduino® ja sarnaste plaatidega. arustatud 2 potensiomeetriga: sageduse ja intensiivsuse reguleerimine .
tehnilised andmed:

tööpinge: 3.3 V ...5 V

väljund : digitaalne (on/off)

avastamise piirid: reguleeritav 2 trimmerpotensiomeetriga

avastamise kaugus: 2 ...10 cm

seadistus R6:sagedus 38 KHz (optimiseeritud)

seadistus R5: IR LED toite seadistus (optimiseeritud )

töötemperatuur: -10°C ...+50°C

efektiivne nurk: 35°

I/O liides: 4 juhtmeline (- / + / S / EN )

mõõdud : 45 x 16 x 10 mm

kaal: 9 g

Juhendi keeled: Inglise
Põhivärvid: Valge
Sügavuse ühik: 3,7 cm
Kõrguse ühik: 15,5 cm
Laiuse ühik: 7,8 cm
Kaalu ühik: 24 g
Komplektide ja moodulite spetsifikatsioonid: tööpinge: 3,3 V kuni 5 V väljund: digitaalne (sees/väljas) tuvastuslävi: reguleeritav 2 trimmeriga vahemiku ulatus: 2 kuni 10 cm reguleerimine R6: sageduse reguleerimine 38 KHz (juba optimeeritud) reguleerimine R5: IR LED võimsuse reguleerimine (juba optimeeritud) töötemperatuur: -10C kuni +50C efektiivne nurk: 35 I/O liides: 4 juhtmega liides (- / + / S / EN )
Kodeerimisoskus: 2
Elektroonika oskus: 2
Mehaanika oskus: 1
Jootmise oskus: puudub
