1-kanaliga 12 bit DAC I2C moodul MCP4725
Tootekood:OKY3258-1
Tootja:Okystar

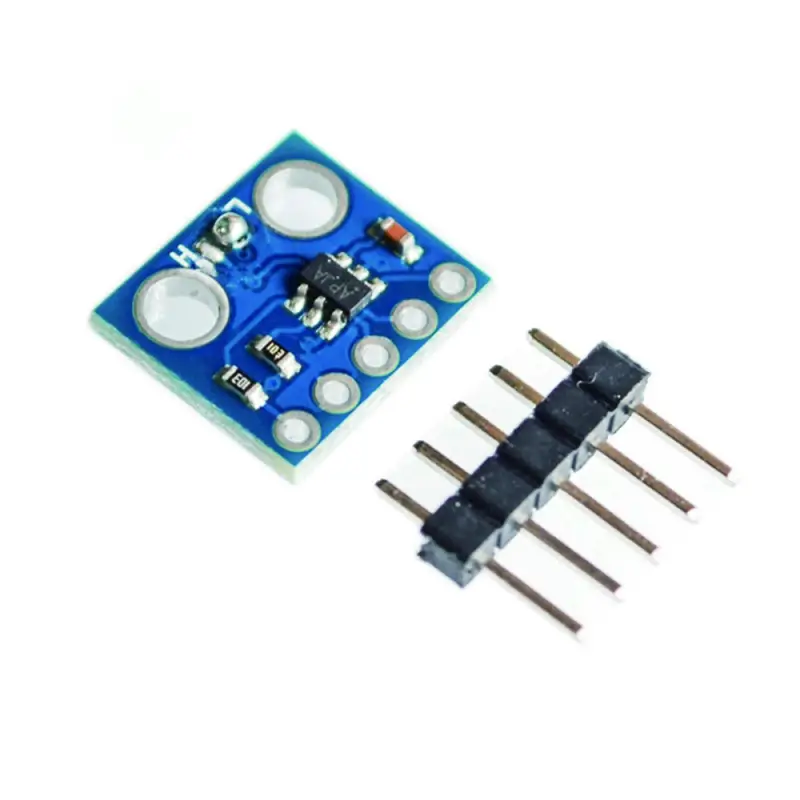

Pilt on illustratiivne
OKY3258-1 on kompaktne digitaal-analoogmuunduri (DAC) moodul, mis on ehitatud Microchip MCP4725 integraallülituse baasil. See võimaldab teil I2C-liidese kaudu genereerida täpseid analoogväljundsignaale, näiteks siinuslaineid, digitaalsest allikast nagu mikrokontroller.
Põhiomadused

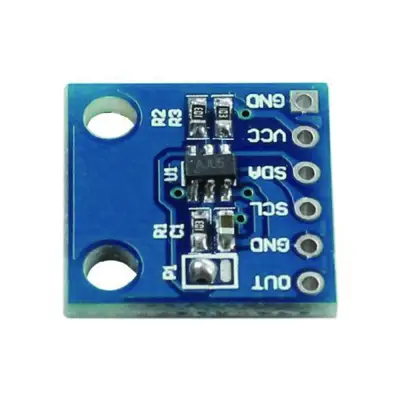

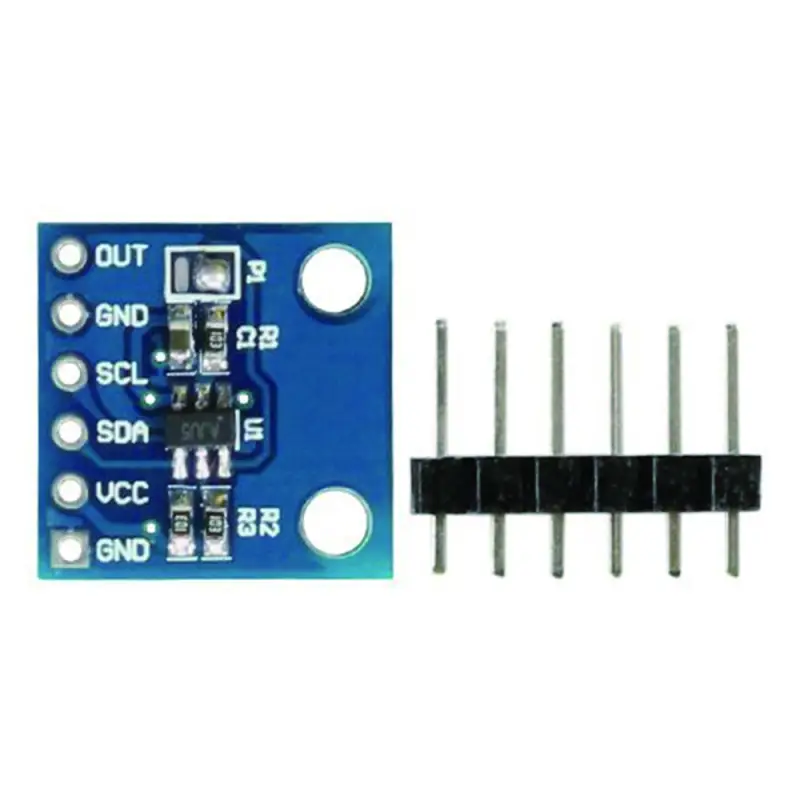

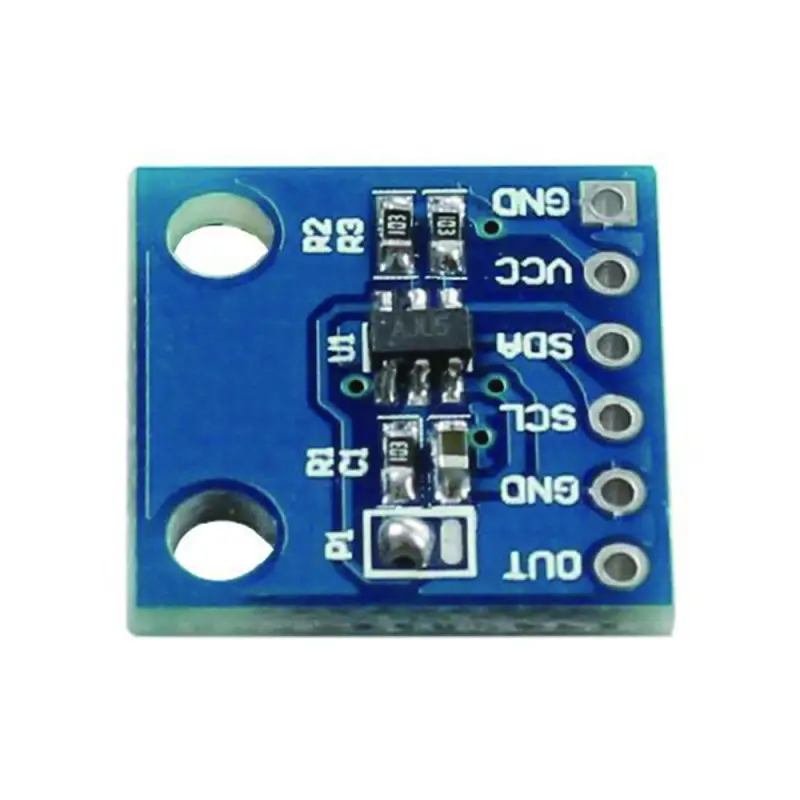

Moodul pakub 12-bitist eraldusvõimet ja töötab laias toitepinge vahemikus 2,7 V kuni 5,5 V. Sisseehitatud EEPROM püsimälu võimaldab salvestada DAC-i seadeid ja viimase väljundväärtuse, tagades nende säilimise ka pärast toite väljalülitamist. Plaadil on olemas kõik vajalikud viigud, sealhulgas SCL, SDA, VCC ja GND I2C-liidese jaoks ning signaali väljundviik (Signal OUT).
Rakendused
See moodul sobib suurepäraselt projektidele, mis nõuavad täpset analoogsignaali genereerimist, näiteks heli ja lainekujude loomine, andurite kalibreerimine ja juhtpingete genereerimine.
Põhiomadused
Moodul pakub 12-bitist eraldusvõimet ja töötab laias toitepinge vahemikus 2,7 V kuni 5,5 V. Sisseehitatud EEPROM püsimälu võimaldab salvestada DAC-i seadeid ja viimase väljundväärtuse, tagades nende säilimise ka pärast toite väljalülitamist. Plaadil on olemas kõik vajalikud viigud, sealhulgas SCL, SDA, VCC ja GND I2C-liidese jaoks ning signaali väljundviik (Signal OUT).
Rakendused
See moodul sobib suurepäraselt projektidele, mis nõuavad täpset analoogsignaali genereerimist, näiteks heli ja lainekujude loomine, andurite kalibreerimine ja juhtpingete genereerimine.
Resolutsioon: 12-bitine
Liides: I2C (Standard, Fast, High-Speed)
Toitepinge: 2.7V - 5.5V
Väljundsignaal: Rail-to-Rail
Sisemälu: EEPROM
Stabiliseerumisaeg: 6 µs (tüüpiline)
Kanalite arv: 1
Energiatarve: Madal
Töörežiimid: Tavaline, energiasääst
Liides: I2C (Standard, Fast, High-Speed)
Toitepinge: 2.7V - 5.5V
Väljundsignaal: Rail-to-Rail
Sisemälu: EEPROM
Stabiliseerumisaeg: 6 µs (tüüpiline)
Kanalite arv: 1
Energiatarve: Madal
Töörežiimid: Tavaline, energiasääst
