2C53P Ostsilloskoop, Multimeeter, Signaaligeneraator Fnirsi
Tootekood:FNIRSI 2C53P
Tootja:FNIRSI
Uus
Pilt on illustratiivne

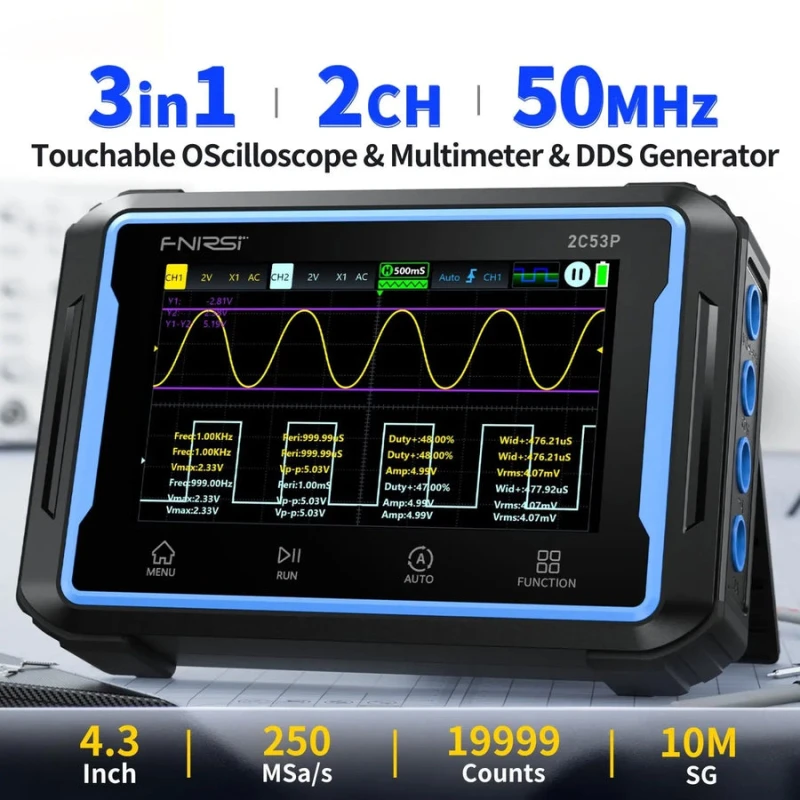

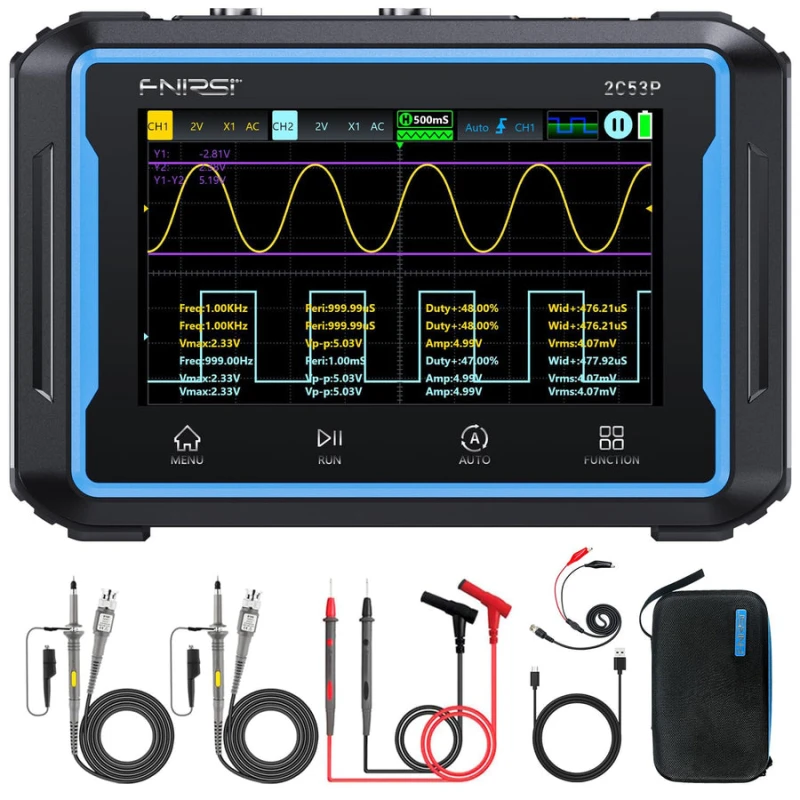

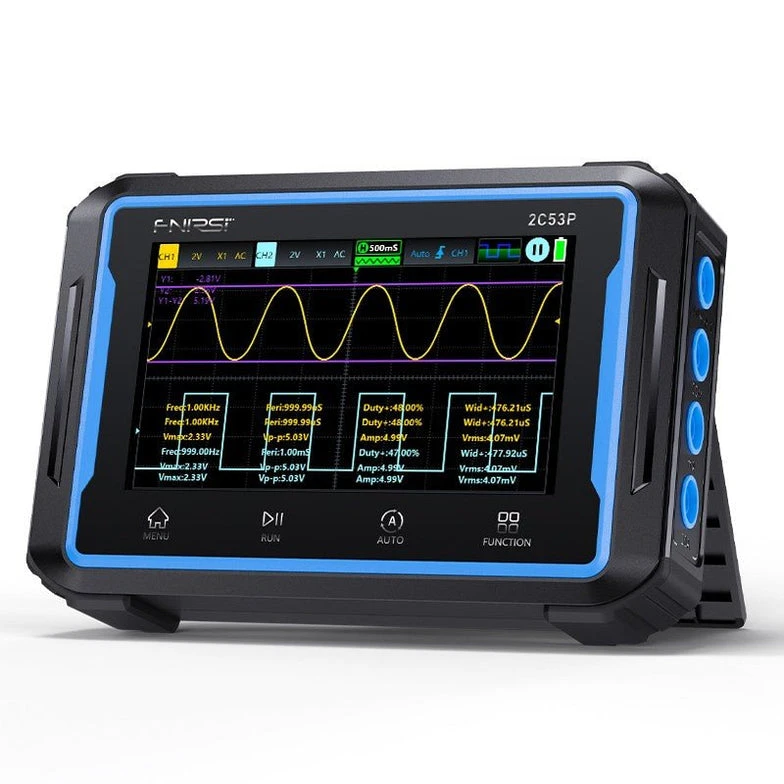

FNIRSI 2C53P on mitmekülgne 3-ühes kaasaskantav seade, mis integreerib kahekordse kanaliga tahvelarvuti ostsilloskoobi, True RMS multimeetri ja DDS-funktsioonigeneraatori. Mõeldud professionaalidele ja üliõpilastele, pakub see laiaulatuslikku funktsionaalsust erinevate elektrooniliste ülesannete jaoks.
Põhiomadused
- Ostsilloskoop: Kahekanaliline tahvelarvuti ostsilloskoop FPGA+MCU+ADC arhitektuuriga, pakkudes 250 MSa/s reaalajas diskreetimissagedust ja 50 MHz analoogribalaiust.
- Toetab maksimaalset mõõdetavat pinget ±400 V sisseehitatud kõrgepingekaitsega ning võimaldab lainekujude ekraanipilte, salvestamist ja vaatamist analüüsimiseks.

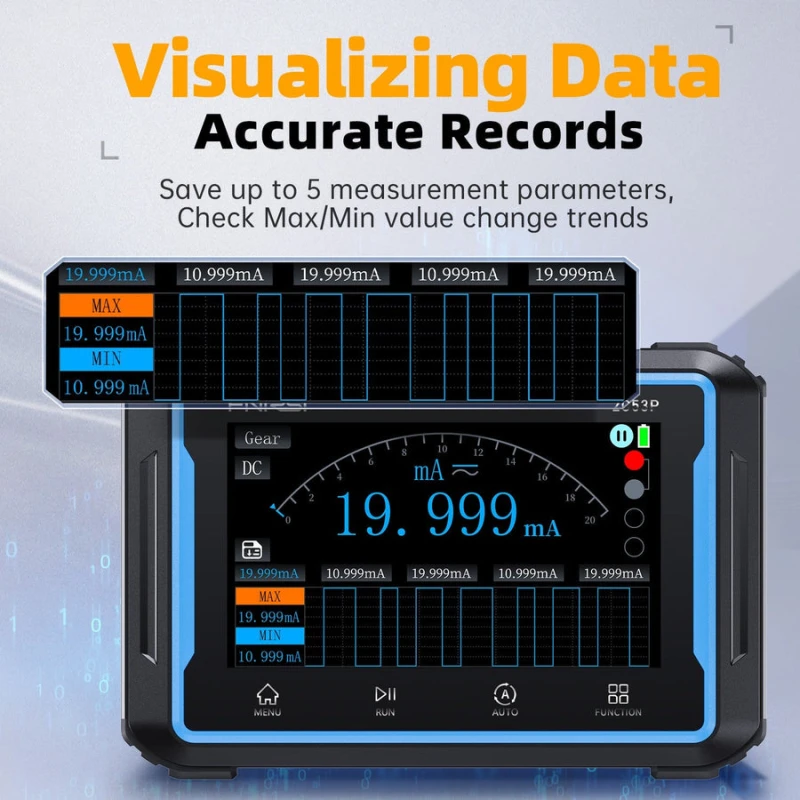

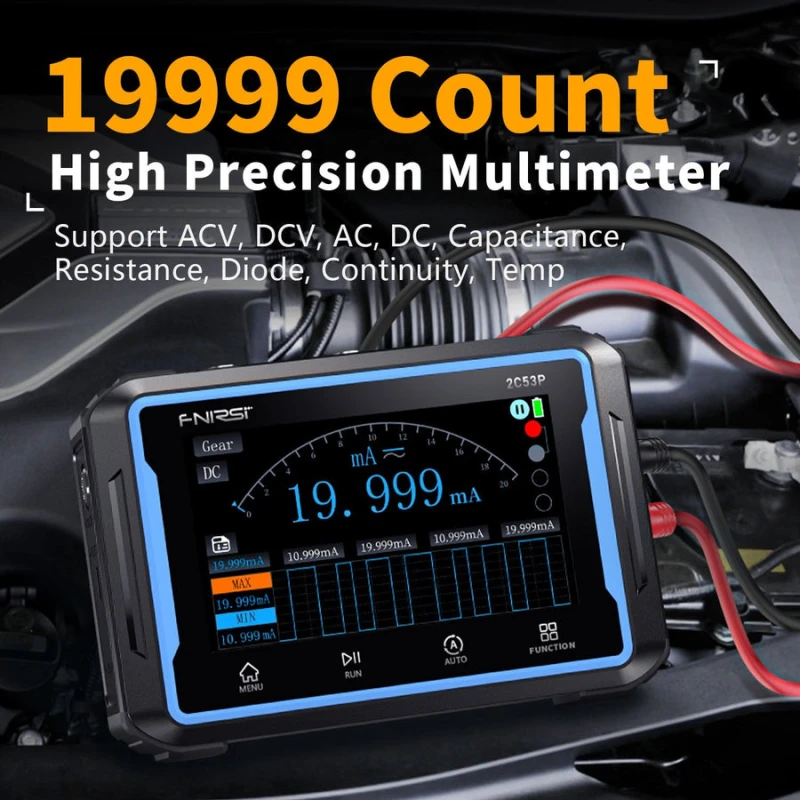

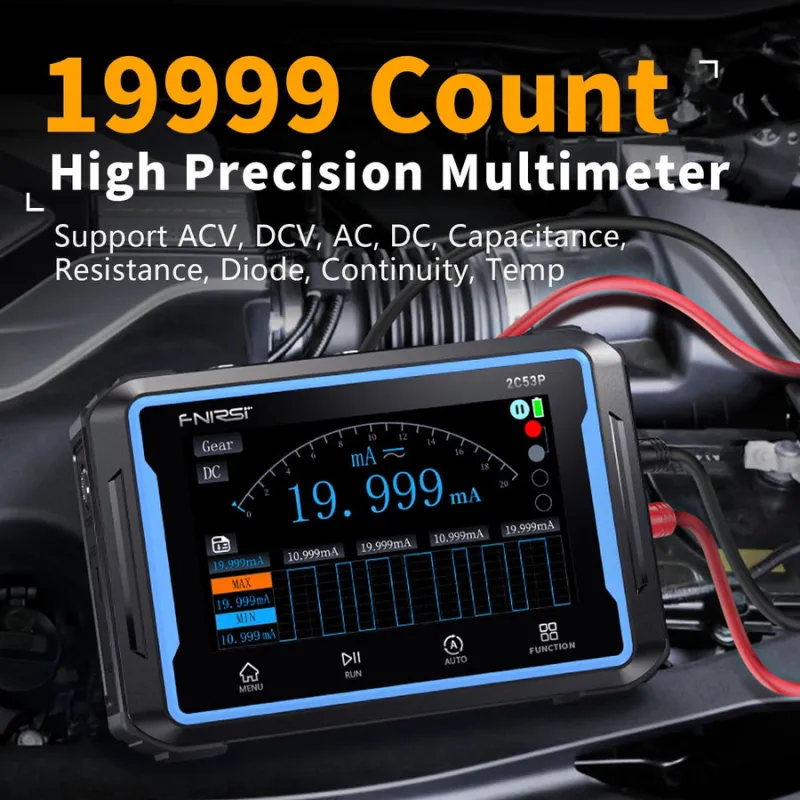

- Multimeeter: Integreeritud 4,5-kohaline (19999 näitu) True RMS multimeeter, mis mõõdab alalis-/vahelduvvoolu pinget ja voolu, mahtuvust, takistust ja temperatuuri. Sisaldab dioodi- ja järjepidevuse teste.
- Funktsioonigeneraator: Sisseehitatud DDS-funktsioonigeneraator väljastab 12 tüüpi funktsionaalseid signaale, siinuslainete maksimaalse sagedusega 10 MHz ning reguleeritava sageduse, amplituudi ja töötsükliga.

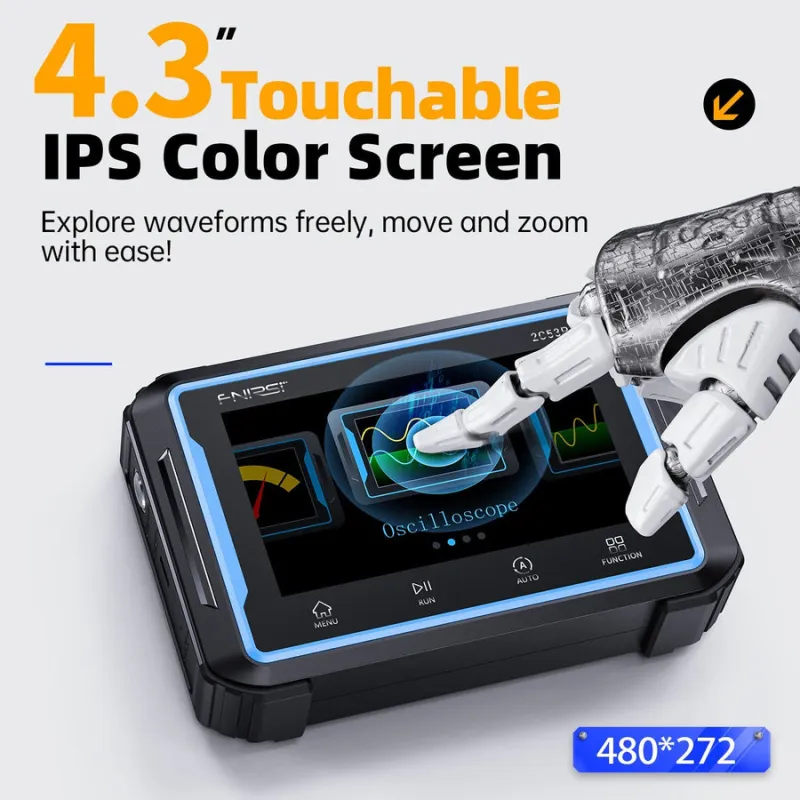

- Ekraan ja toide: Varustatud 4,3-tollise värvilise IPS puuteekraaniga (480x272 pikslit) intuitiivseks interaktsiooniks. Toiteallikaks on sisseehitatud 4000 mAh liitiumaku, mis pakub kuni 4 tundi pidevat tööd.
- Disain: Kompaktne ja kaasaskantav.
Rakendused
Selle integreeritud funktsionaalsus ja kaasaskantav disain muudavad selle ideaalseks multifunktsionaalseks tööriistaks hoolduseks, uurimistööks ja hariduslikel eesmärkidel erinevates elektroonilistes rakendustes.
Põhiomadused
- Ostsilloskoop: Kahekanaliline tahvelarvuti ostsilloskoop FPGA+MCU+ADC arhitektuuriga, pakkudes 250 MSa/s reaalajas diskreetimissagedust ja 50 MHz analoogribalaiust.
- Toetab maksimaalset mõõdetavat pinget ±400 V sisseehitatud kõrgepingekaitsega ning võimaldab lainekujude ekraanipilte, salvestamist ja vaatamist analüüsimiseks.
- Multimeeter: Integreeritud 4,5-kohaline (19999 näitu) True RMS multimeeter, mis mõõdab alalis-/vahelduvvoolu pinget ja voolu, mahtuvust, takistust ja temperatuuri. Sisaldab dioodi- ja järjepidevuse teste.
- Funktsioonigeneraator: Sisseehitatud DDS-funktsioonigeneraator väljastab 12 tüüpi funktsionaalseid signaale, siinuslainete maksimaalse sagedusega 10 MHz ning reguleeritava sageduse, amplituudi ja töötsükliga.
- Ekraan ja toide: Varustatud 4,3-tollise värvilise IPS puuteekraaniga (480x272 pikslit) intuitiivseks interaktsiooniks. Toiteallikaks on sisseehitatud 4000 mAh liitiumaku, mis pakub kuni 4 tundi pidevat tööd.
- Disain: Kompaktne ja kaasaskantav.
Rakendused
Selle integreeritud funktsionaalsus ja kaasaskantav disain muudavad selle ideaalseks multifunktsionaalseks tööriistaks hoolduseks, uurimistööks ja hariduslikel eesmärkidel erinevates elektroonilistes rakendustes.
Taustvalgus: Reguleeritav taustvalguse heledus
Aku: 4000mAh liitiumaku
Aku kestvus: Kuni 4 tundi
Ekraan: 4,3-tolline IPS värviline puuteekraan (480*272 pikslit)
Funktsioonigeneraatori amplituud: 0,1V-3,0V
Funktsioonigeneraatori kanalid: Ühekanaliline
Funktsioonigeneraatori sagedus: 0-10MHz (Siinuslaine: 10MHz, muud lainekujud 5MHz)
Funktsioonigeneraatori signaalitüübid: Siinuslaine, ruutlaine, saehammaslaine, poollaine, täislaine, positiivne astmelaine, negatiivne astmelaine, alalisvoolu signaal, eksponentsiaalne tõus, eksponentsiaalne langus, mitmeheli ja sünkroonimpulss
Funktsioonigeneraatori ruutlaine töötsükkel: 0-100%
Keeled: Hiina, inglise, vene, jaapani, hispaania, portugali, saksa, korea
Multimeetri vahelduvvool: 19.999mA / 199.99mA / 1.9999A / 9.999A (Täpsus: ±(1.5%+3))
Multimeetri vahelduvpinge: 1.9999V / 19.999V / 199.99V / 760.0V (Täpsus: ±(1%+3))
Multimeetri mahtuvus: 9.999nF / 99.99nF / 999.9nF / 9.999μF / 99.99μF / 999.9μF / 9.999mF / 99.99mF (Täpsus: ±(2.0%+5))
Multimeetri järjepidevuse kontroll: Jah
Multimeetri alalisvool: 19.999mA / 199.99mA / 1.9999A / 9.999A (Täpsus: ±(1.2%+3))
Multimeetri alalispinge: 1.9999V / 19.999V / 199.99V / 1000.0V (Täpsus: ±(0.5%+3))
Multimeetri diooditest: Jah
Multimeetri näidud: 19999 näitu (4,5-kohaline True RMS)
Multimeetri takistus: 19.999MΩ / 1.9999MΩ / 199.99KΩ / 19.999KΩ / 1.9999KΩ / 199.99Ω (Täpsus: ±(1.5%+3) kõrgemate vahemike puhul, ±(0.5%+3) madalamate vahemike puhul)
Multimeetri temperatuur: -55~1300°C / -67~2372°F (Täpsus: ±(2.5%+5))
Ostsillograafi ribalaius: 50MHz
Ostsillograafi ribalaiuse piirang: Toetab 20MHz piirangut
Ostsillograafi kanalid: Kahekanaliline
Ostsillograafi sisendsidestus: AC/DC
Ostsillograafi sisendtakistus: 1MΩ

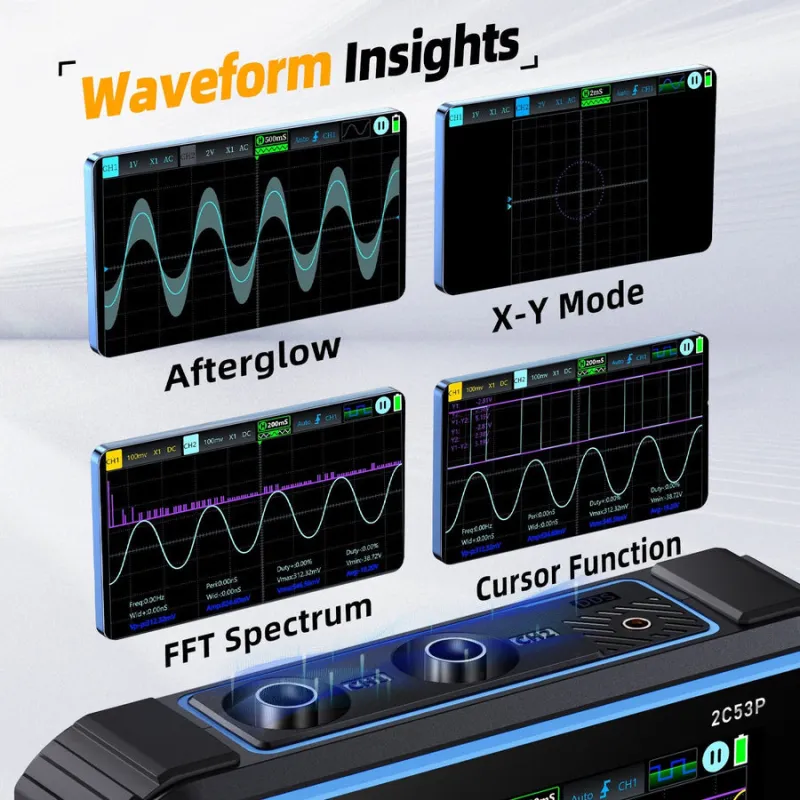

Ostsillograafi matemaatilised operatsioonid: 1+2, 1-2, 1*2, 1/2, -1, -2, |1|, |2|, FFT
Ostsillograafi maksimaalne mõõdetud pinge: ±400V
Ostsillograafi mälu sügavus: Kuni 64kByte
Ostsillograafi sond: 1x/10x
Ostsillograafi reaalajas diskreetimissagedus: 250MSa/s
Ostsillograafi ajabaasi vahemik: 10ns/div - 10s/div
Ostsillograafi päästiku taseme vahemik: 8 div (positiivne/negatiivne)
Ostsillograafi päästiku režiim: AUTO / Tavaline / Ühekordne
Ostsillograafi päästiku tüüp: Tõusev / Langev serv
Ostsillograafi vertikaalne eraldusvõime: 8 bitti
Ostsillograafi vertikaalne tundlikkus: 10mv/div - 10v/div
Ostsillograafi lainekuju kuvamisrežiim: XY / YT / Kerimine
Ostsillograafi lainekuju ekraanipildi salvestamine: Jah
Toide: TYPE-C (5V/2A)
Toote mõõtmed: ≈145x98x35mm
Toote kaal: ≈360g
Ekraani materjal: Pinna karastatud klaas + klaasist puuteekraan + IPS värviline ekraan
Aku: 4000mAh liitiumaku
Aku kestvus: Kuni 4 tundi
Ekraan: 4,3-tolline IPS värviline puuteekraan (480*272 pikslit)
Funktsioonigeneraatori amplituud: 0,1V-3,0V
Funktsioonigeneraatori kanalid: Ühekanaliline
Funktsioonigeneraatori sagedus: 0-10MHz (Siinuslaine: 10MHz, muud lainekujud 5MHz)
Funktsioonigeneraatori signaalitüübid: Siinuslaine, ruutlaine, saehammaslaine, poollaine, täislaine, positiivne astmelaine, negatiivne astmelaine, alalisvoolu signaal, eksponentsiaalne tõus, eksponentsiaalne langus, mitmeheli ja sünkroonimpulss
Funktsioonigeneraatori ruutlaine töötsükkel: 0-100%
Keeled: Hiina, inglise, vene, jaapani, hispaania, portugali, saksa, korea
Multimeetri vahelduvvool: 19.999mA / 199.99mA / 1.9999A / 9.999A (Täpsus: ±(1.5%+3))
Multimeetri vahelduvpinge: 1.9999V / 19.999V / 199.99V / 760.0V (Täpsus: ±(1%+3))
Multimeetri mahtuvus: 9.999nF / 99.99nF / 999.9nF / 9.999μF / 99.99μF / 999.9μF / 9.999mF / 99.99mF (Täpsus: ±(2.0%+5))
Multimeetri järjepidevuse kontroll: Jah
Multimeetri alalisvool: 19.999mA / 199.99mA / 1.9999A / 9.999A (Täpsus: ±(1.2%+3))
Multimeetri alalispinge: 1.9999V / 19.999V / 199.99V / 1000.0V (Täpsus: ±(0.5%+3))
Multimeetri diooditest: Jah
Multimeetri näidud: 19999 näitu (4,5-kohaline True RMS)
Multimeetri takistus: 19.999MΩ / 1.9999MΩ / 199.99KΩ / 19.999KΩ / 1.9999KΩ / 199.99Ω (Täpsus: ±(1.5%+3) kõrgemate vahemike puhul, ±(0.5%+3) madalamate vahemike puhul)
Multimeetri temperatuur: -55~1300°C / -67~2372°F (Täpsus: ±(2.5%+5))
Ostsillograafi ribalaius: 50MHz
Ostsillograafi ribalaiuse piirang: Toetab 20MHz piirangut
Ostsillograafi kanalid: Kahekanaliline
Ostsillograafi sisendsidestus: AC/DC
Ostsillograafi sisendtakistus: 1MΩ
Ostsillograafi matemaatilised operatsioonid: 1+2, 1-2, 1*2, 1/2, -1, -2, |1|, |2|, FFT
Ostsillograafi maksimaalne mõõdetud pinge: ±400V
Ostsillograafi mälu sügavus: Kuni 64kByte
Ostsillograafi sond: 1x/10x
Ostsillograafi reaalajas diskreetimissagedus: 250MSa/s
Ostsillograafi ajabaasi vahemik: 10ns/div - 10s/div
Ostsillograafi päästiku taseme vahemik: 8 div (positiivne/negatiivne)
Ostsillograafi päästiku režiim: AUTO / Tavaline / Ühekordne
Ostsillograafi päästiku tüüp: Tõusev / Langev serv
Ostsillograafi vertikaalne eraldusvõime: 8 bitti
Ostsillograafi vertikaalne tundlikkus: 10mv/div - 10v/div
Ostsillograafi lainekuju kuvamisrežiim: XY / YT / Kerimine
Ostsillograafi lainekuju ekraanipildi salvestamine: Jah
Toide: TYPE-C (5V/2A)
Toote mõõtmed: ≈145x98x35mm
Toote kaal: ≈360g
Ekraani materjal: Pinna karastatud klaas + klaasist puuteekraan + IPS värviline ekraan
-
