4N37 Uis=1500V Uceo=30v Optron
Tootekood:4N37

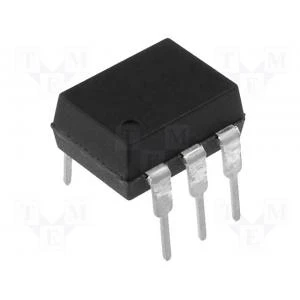

Pilt on illustratiivne
4N37 on ühe kanaliga fototransistori väljundiga optron, mis tagab tugeva elektrilise isolatsiooni ja usaldusväärse signaaliülekande teie kriitiliste rakenduste jaoks. See seade sisaldab galliumarseniidist infrapuna-LED-i ja räni NPN-fototransistori, mis kõik on mugavas 6-kontaktilises DIP-korpuses.
Üldised omadused
- Ühe kanaliga optron
- 6-kontaktiline DIP-korpus
- Galliumarseniidist infrapuna-LED
- Räni NPN-fototransistor
Peamised eelised
- Isolatsioonikatse pinge: 5000 Vrms
- Liidestub sujuvalt tavaliste loogikaperedega
- Madal sisend-väljund sidestusmahtuvus (vähem kui 0,5 pF)
- Kõrge vooluülekandetegur (CTR)
- Ohutusnõuetele vastavuse kinnitused: UL, cUL, DIN EN 60747-5-2 (VDE 0884)/DIN EN 60747-5-5, BSI, FIMKO, CQC
Tüüpilised rakendused
- Vahelduvvooluvõrgu tuvastamine
- Reed-relee juhtimine
- Lülitusrežiimiga toiteallika tagasiside
- Telefonihelinate tuvastamine
- Loogika maanduse isolatsioon
- Loogika sidestus kõrgsagedusliku müra summutamisega
- Toiteallika regulaatorid
- Digitaalse loogika sisendid
- Mikroprotsessori sisendid
- Üldotstarbelised lülitusahelad
- Erinevate potentsiaalide ja impedantsidega süsteemide liidestamine ja sidestamine
- Reguleerimise tagasisideahelad
- Seire- ja tuvastusahelad
- Pooljuhtreleed
Põhilised eelised
- Tagab olulise elektrilise isolatsiooni sisendi ja väljundi vahel
- Kaitseb tundlikke vooluringe potentsiaalselt kahjustavate kõrgete pingete ja müra eest
- Võimaldab tõhusat signaaliülekannet erinevatel pingetasemetel töötavate vooluringide vahel
- Pakub erakordset töökindlust ja pikendatud tööiga
- RoHS-i nõuetele vastav
Üldised omadused
- Ühe kanaliga optron
- 6-kontaktiline DIP-korpus
- Galliumarseniidist infrapuna-LED
- Räni NPN-fototransistor
Peamised eelised
- Isolatsioonikatse pinge: 5000 Vrms
- Liidestub sujuvalt tavaliste loogikaperedega
- Madal sisend-väljund sidestusmahtuvus (vähem kui 0,5 pF)
- Kõrge vooluülekandetegur (CTR)
- Ohutusnõuetele vastavuse kinnitused: UL, cUL, DIN EN 60747-5-2 (VDE 0884)/DIN EN 60747-5-5, BSI, FIMKO, CQC
Tüüpilised rakendused
- Vahelduvvooluvõrgu tuvastamine
- Reed-relee juhtimine
- Lülitusrežiimiga toiteallika tagasiside
- Telefonihelinate tuvastamine
- Loogika maanduse isolatsioon
- Loogika sidestus kõrgsagedusliku müra summutamisega
- Toiteallika regulaatorid
- Digitaalse loogika sisendid
- Mikroprotsessori sisendid
- Üldotstarbelised lülitusahelad
- Erinevate potentsiaalide ja impedantsidega süsteemide liidestamine ja sidestamine
- Reguleerimise tagasisideahelad
- Seire- ja tuvastusahelad
- Pooljuhtreleed
Põhilised eelised
- Tagab olulise elektrilise isolatsiooni sisendi ja väljundi vahel
- Kaitseb tundlikke vooluringe potentsiaalselt kahjustavate kõrgete pingete ja müra eest
- Võimaldab tõhusat signaaliülekannet erinevatel pingetasemetel töötavate vooluringide vahel
- Pakub erakordset töökindlust ja pikendatud tööiga
- RoHS-i nõuetele vastav
Kanalite arv: 1
Isolatsioonipinge: 5000 Vrms (5 kV)
Kollektori-emitteri pinge (Vceo): 30 V
Kollektori-baasi pinge: 70 V
Emitteri-baasi pinge: 7 V
Sisendi dioodi pärivool (pidev): 60 mA
Sisendi dioodi pärivool (tipp, 1 µs, 300 pps): 3 A
Sisendi dioodi vastupinge: 6 V
Fototransistori pidev kollektorivool: 100 mA
Infrapuna kiirgava dioodi võimsuse hajumine: 100 mW
Fototransistori võimsuse hajumine: 500 mW
Töötemperatuuri vahemik: -55°C kuni +100°C
Säilitustemperatuuri vahemik: -55°C kuni +150°C
Sisselülitusaeg (tüüpiline): 10 µs
Väljalülitusaeg (tüüpiline): 10 µs
Sisend-väljund sidestusmahtuvus: < 0.5 pF
CTR@If: 100%@10mA
Isolatsioonipinge: 5000 Vrms (5 kV)
Kollektori-emitteri pinge (Vceo): 30 V
Kollektori-baasi pinge: 70 V
Emitteri-baasi pinge: 7 V
Sisendi dioodi pärivool (pidev): 60 mA
Sisendi dioodi pärivool (tipp, 1 µs, 300 pps): 3 A
Sisendi dioodi vastupinge: 6 V
Fototransistori pidev kollektorivool: 100 mA
Infrapuna kiirgava dioodi võimsuse hajumine: 100 mW
Fototransistori võimsuse hajumine: 500 mW
Töötemperatuuri vahemik: -55°C kuni +100°C
Säilitustemperatuuri vahemik: -55°C kuni +150°C
Sisselülitusaeg (tüüpiline): 10 µs
Väljalülitusaeg (tüüpiline): 10 µs
Sisend-väljund sidestusmahtuvus: < 0.5 pF
CTR@If: 100%@10mA
