6DoF Kiirendusandur+ güroskoop 3+3 teljega 3-5VDC SPI
Tootekood:OKY3231-5
Tootja:Okystar

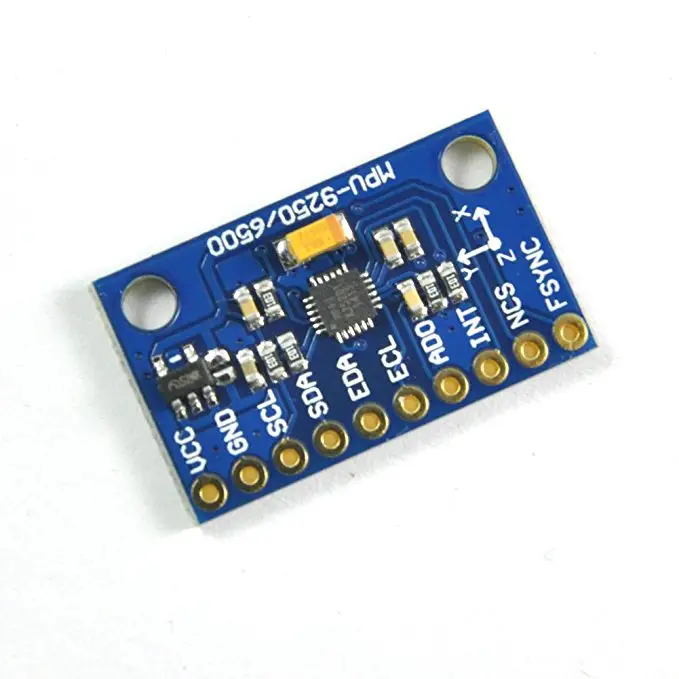

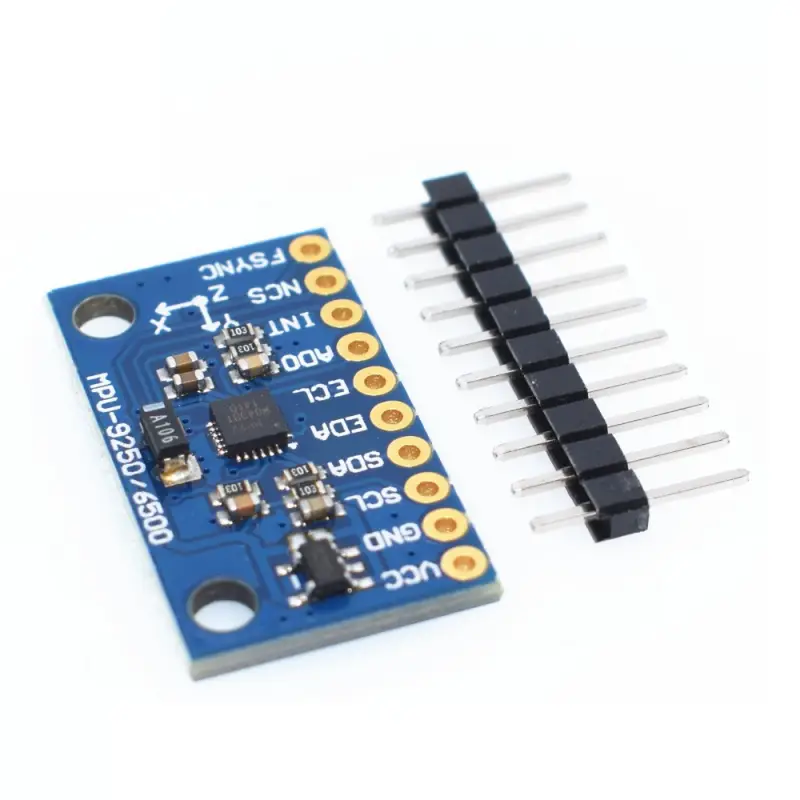

Pilt on illustratiivne
GY-9250 on MPU-9250 kiibil põhinev kompaktne 9-teljeline liikumisanduri moodul. See integreerib ühele plaadile kolmeteljelise güroskoobi, kolmeteljelise kiirendusmõõturi ja kolmeteljelise magnetomeetri, pakkudes terviklikke andmeid liikumise ja asendi jälgimiseks.
Põhiomadused
Moodul kasutab MPU-9250 süsteemi-paketis (SiP), mis ühendab endas MPU-6500 (güroskoop ja kiirendusmõõtur) ning AK8963 (magnetomeeter) kiibid. Sisseehitatud 16-bitised analoog-digitaalmuundurid tagavad kõikide telgede andmete kõrge täpsuse. Moodul toetab standardseid IIC ja SPI sideprotokolle ning töötab paindliku 3-5V toitepingega tänu sisemisele pingeregulaatorile. Nii güroskoobi, kiirendusmõõturi kui ka magnetomeetri mõõtevahemikud on kasutaja poolt programmeeritavad.
Rakendused
Tänu oma mitmekülgsusele sobib see moodul ideaalselt robootika, droonide, navigatsioonisüsteemide ja muude elektroonikaseadmete jaoks, kus on oluline täpne liikumise ja ruumilise orientatsiooni tuvastamine.
Põhiomadused
Moodul kasutab MPU-9250 süsteemi-paketis (SiP), mis ühendab endas MPU-6500 (güroskoop ja kiirendusmõõtur) ning AK8963 (magnetomeeter) kiibid. Sisseehitatud 16-bitised analoog-digitaalmuundurid tagavad kõikide telgede andmete kõrge täpsuse. Moodul toetab standardseid IIC ja SPI sideprotokolle ning töötab paindliku 3-5V toitepingega tänu sisemisele pingeregulaatorile. Nii güroskoobi, kiirendusmõõturi kui ka magnetomeetri mõõtevahemikud on kasutaja poolt programmeeritavad.
Rakendused
Tänu oma mitmekülgsusele sobib see moodul ideaalselt robootika, droonide, navigatsioonisüsteemide ja muude elektroonikaseadmete jaoks, kus on oluline täpne liikumise ja ruumilise orientatsiooni tuvastamine.
Tootja: OKYSTAR
Anduri tüüp: positsioon
Anduri liik: akseleromeeter, güroskoop
Integraallülitus: MPU-6500
Akseleromeetri mõõtepiirkond: ±2g, ±4g, ±8g, ±16g
Güroskoobi mõõtepiirkond: ±250°/s, ±500°/s, ±1000°/s, ±2000°/s
Toitepinge: 3...5V DC
Liides: I2C, SPI
Kiip: sisseehitatud 16-bitine ADC, 16-bitine andmeväljund
Viikude samm: 2.54mm
Mõõtmed: u 21*15*1.2 mm (max.)
Anduri tüüp: positsioon
Anduri liik: akseleromeeter, güroskoop
Integraallülitus: MPU-6500
Akseleromeetri mõõtepiirkond: ±2g, ±4g, ±8g, ±16g
Güroskoobi mõõtepiirkond: ±250°/s, ±500°/s, ±1000°/s, ±2000°/s
Toitepinge: 3...5V DC
Liides: I2C, SPI
Kiip: sisseehitatud 16-bitine ADC, 16-bitine andmeväljund
Viikude samm: 2.54mm
Mõõtmed: u 21*15*1.2 mm (max.)
