FFC/FPC 10-pin ühendus plaadile horisontaalne
Tootekood:FFC3B07-10-T
Uus

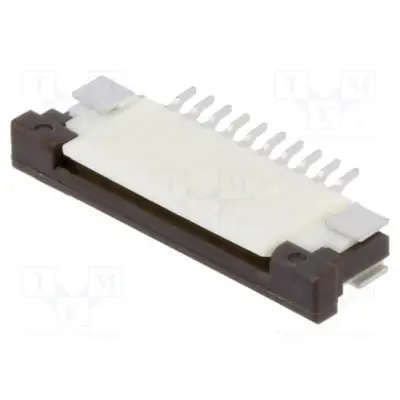

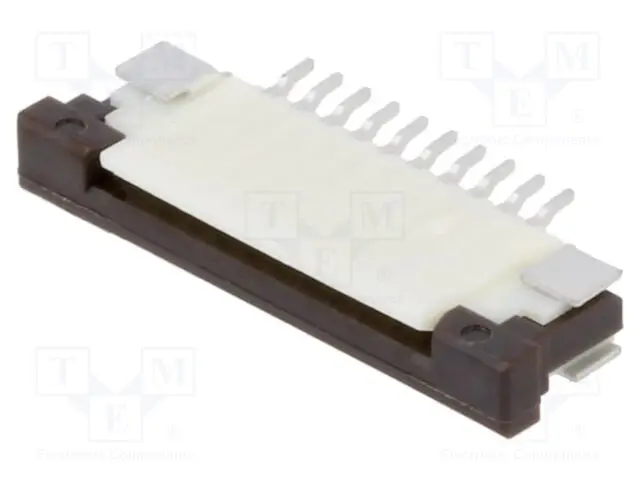

Pilt on illustratiivne
See GCT FFC/FPC pistik (seeria FFC3B07) pakub usaldusväärset pindpaigalduslahendust painduvate lamekaablite (FFC) või painduvate trükkplaatide (FPC) ühendamiseks PCB-ga.
Peamised omadused
- Osa number: FFC3B07-10-T
- Paigaldustüüp: Pindpaigaldus (SMT)
- Orientatsioon: Täisnurk
- Kontaktide arv: 10
- Samm: 1,0 mm
- Kontaktide asend: Alumised kontaktid
- Lukustusmehhanism: Varustatud liuglukuga kaabli kindlaks kinnitamiseks
Peamised omadused
- Osa number: FFC3B07-10-T
- Paigaldustüüp: Pindpaigaldus (SMT)
- Orientatsioon: Täisnurk
- Kontaktide arv: 10
- Samm: 1,0 mm
- Kontaktide asend: Alumised kontaktid
- Lukustusmehhanism: Varustatud liuglukuga kaabli kindlaks kinnitamiseks
Kohtade arv: 10
Samm: 1.00mm (0.039")
Paigaldustüüp: Pindpaigaldus, Täisnurkne
Kontakti asukoht: Alumine kontakt
Ühendus: Joodis
Lukustusfunktsioon: Liuglukk
Kõrgus plaadi kohal: 2.50mm (0.098")
FFC, FCB paksus: 0.30mm
Kontakti materjal: Fosforpronks
Kontakti kattekiht: Tina
Korpusmaterjal: Kõrgtemperatuuriline plast (termoplast)
Ajami materjal: Kõrgtemperatuuriline plast (termoplast)
Nimipinge: 50V AC/DC
Nimivool: 0.4A AC/DC
Töötemperatuur: -25°C kuni +85°C
Vastupidavus: 20 tsüklit
Materjali süttivusaste: UL94 V-0
Samm: 1.00mm (0.039")
Paigaldustüüp: Pindpaigaldus, Täisnurkne
Kontakti asukoht: Alumine kontakt
Ühendus: Joodis
Lukustusfunktsioon: Liuglukk
Kõrgus plaadi kohal: 2.50mm (0.098")
FFC, FCB paksus: 0.30mm
Kontakti materjal: Fosforpronks
Kontakti kattekiht: Tina
Korpusmaterjal: Kõrgtemperatuuriline plast (termoplast)
Ajami materjal: Kõrgtemperatuuriline plast (termoplast)
Nimipinge: 50V AC/DC
Nimivool: 0.4A AC/DC
Töötemperatuur: -25°C kuni +85°C
Vastupidavus: 20 tsüklit
Materjali süttivusaste: UL94 V-0
