DPOS350P Ostsilloskoop, Signaaligeneraator, FRA 2CH 350MHz
Tootekood:FNIRSI DPOS350P
Tootja:FNIRSI
FNIRSI DPOS350P on mitmekülgne 4-ühes kaasaskantav seade, mis ühendab tahvelarvuti ostsilloskoobi, signaaligeneraatori, spektrianalüsaatori ja sageduskarakteristiku analüsaatori. See on loodud nii labori- kui ka välitingimustes kasutamiseks, pakkudes kõrget jõudlust ja kaasaskantavust erinevate elektrooniliste testimis- ja mõõtmisülesannete jaoks.
Põhiomadused
- Integreeritud funktsionaalsus: Ühendab tahvelarvuti ostsilloskoobi, signaaligeneraatori, spektrianalüsaatori ja sageduskarakteristiku analüsaatori ühes kaasaskantavas seadmes.
- Kõrge eraldusvõimega ekraan: Varustatud 7-tollise IPS puuteekraaniga (eraldusvõime 1024x600) selge lainekuju visualiseerimiseks. Toetab halltoonide ja värvitemperatuuri kuvamisrežiime erinevate testimistingimuste jaoks.

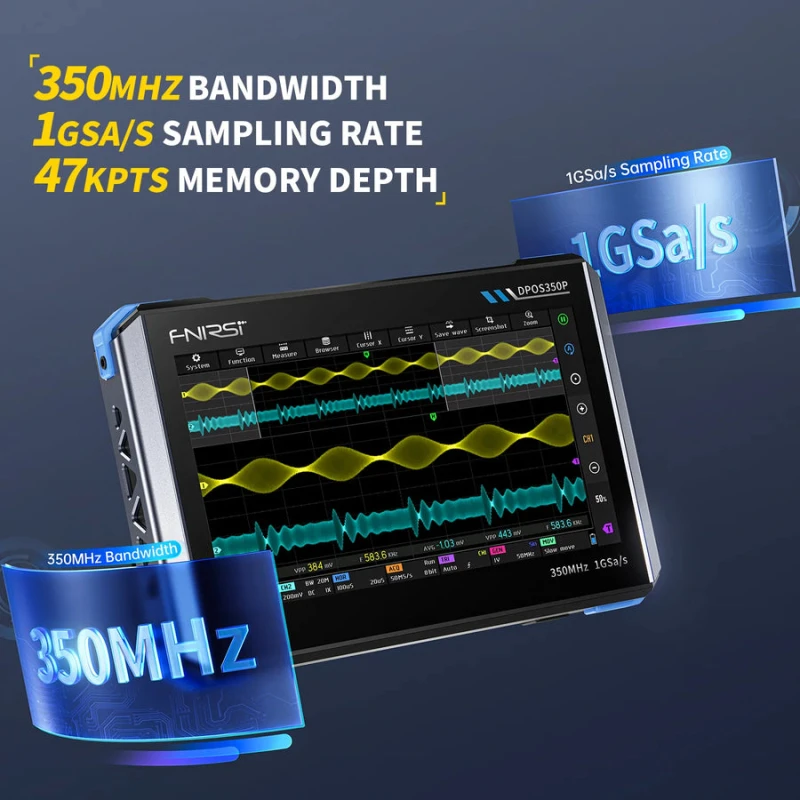

- Täiustatud ostsilloskoop: Pakub 1GSPS reaalajas diskreetimissagedust, 350 MHz analoogribalaiust (ühekanaliline) ja ülikõrget 50 000 lainekuju/s värskendussagedust anomaalsete signaalide täpseks jäädvustamiseks.
- Sisseehitatud signaaligeneraator: Pakub 50 MHz signaaligeneraatorit 14 standardse lainekuju ja kohandatud lainekuju toega.

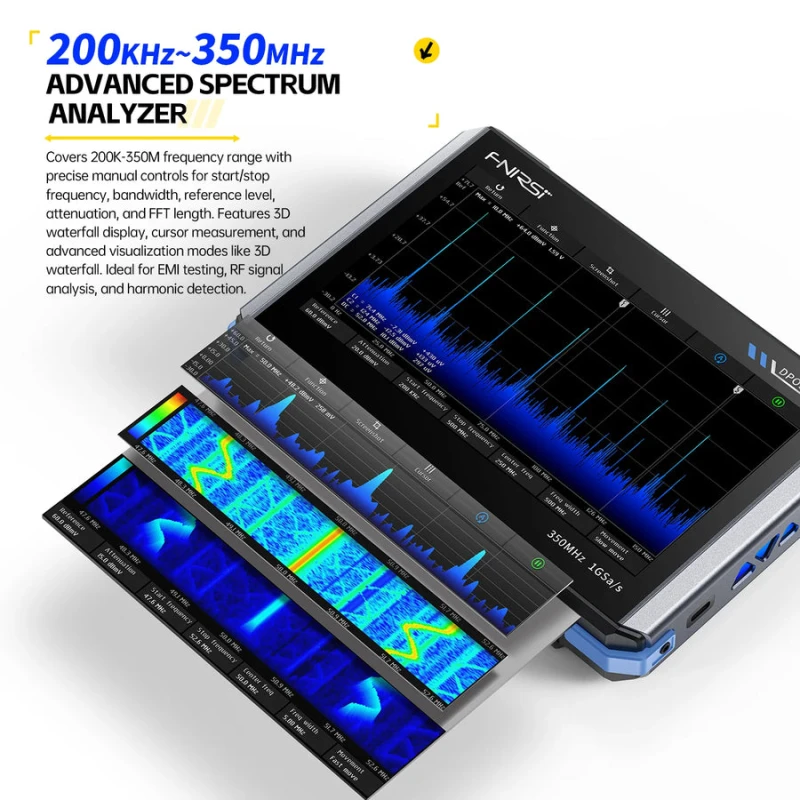

- Spektrianalüsaator: Katab sagedusvahemiku 200KHz kuni 350MHz.
- Vastupidavus ja toide: Pakub kõrgepingekaitset kuni 400V ja QC18W kiirlaadimist, võimaldades täislaadimist umbes 2 tunniga stabiilseks ja pikaajaliseks tööks.
- Andmehaldus: Toetab kuni 500 lainekuju salvestuse ja 90 pildi salvestamist, USB andmete eksportimisega analüüsimiseks ja aruandluseks.
Rakendused
See seade sobib laiale valikule elektroonilistele testimis- ja mõõtmisrakendustele nii labori- kui ka välitingimustes. Selle spektrianalüsaator on eriti tõhus elektromagnetiliste häirete (EMI), raadiosageduslike (RF) ja kõrgsagedussignaalide testimiseks.
Põhiomadused
- Integreeritud funktsionaalsus: Ühendab tahvelarvuti ostsilloskoobi, signaaligeneraatori, spektrianalüsaatori ja sageduskarakteristiku analüsaatori ühes kaasaskantavas seadmes.
- Kõrge eraldusvõimega ekraan: Varustatud 7-tollise IPS puuteekraaniga (eraldusvõime 1024x600) selge lainekuju visualiseerimiseks. Toetab halltoonide ja värvitemperatuuri kuvamisrežiime erinevate testimistingimuste jaoks.
- Täiustatud ostsilloskoop: Pakub 1GSPS reaalajas diskreetimissagedust, 350 MHz analoogribalaiust (ühekanaliline) ja ülikõrget 50 000 lainekuju/s värskendussagedust anomaalsete signaalide täpseks jäädvustamiseks.
- Sisseehitatud signaaligeneraator: Pakub 50 MHz signaaligeneraatorit 14 standardse lainekuju ja kohandatud lainekuju toega.
- Spektrianalüsaator: Katab sagedusvahemiku 200KHz kuni 350MHz.
- Vastupidavus ja toide: Pakub kõrgepingekaitset kuni 400V ja QC18W kiirlaadimist, võimaldades täislaadimist umbes 2 tunniga stabiilseks ja pikaajaliseks tööks.
- Andmehaldus: Toetab kuni 500 lainekuju salvestuse ja 90 pildi salvestamist, USB andmete eksportimisega analüüsimiseks ja aruandluseks.
Rakendused
See seade sobib laiale valikule elektroonilistele testimis- ja mõõtmisrakendustele nii labori- kui ka välitingimustes. Selle spektrianalüsaator on eriti tõhus elektromagnetiliste häirete (EMI), raadiosageduslike (RF) ja kõrgsagedussignaalide testimiseks.
Signaaligeneraatori amplituud: 0 ~ 5VPP
Analoogribalaius: 350 MHz
Analoogkanalid: 2
Aku: 3,7V, 8000mAh liitiumaku
Kaubamärk: FNIRSI
Vertikaalne tundlikkus: 2mV ~ 20V (1X)
Laadimisaeg: ≈ 2 tundi (kiirlaadimine)
Ooteaeg: umbes 5 tundi
Sisendtakistus: 1 MΩ / 14PF
Mälu sügavus: 60 Kpts (ostsilloskoobi funktsioon)
Spektrianalüsaatori sagedusvahemik: 200 KHz ~ 350 MHz
Kõrgepingekaitse: kuni 400V
Maksimaalne diskreetimissagedus: 1 GSPS (reaalajas)
Mudel: DPOS350P
Püsivara uuendus: Toetab .iso pildi uuendust
Ekraani suurus: 7 tolli
Ekraani resolutsioon: 1024 x 600 pikslit
Lainekuju värskendussagedus: 50 000 wfm/s
Signaaligeneraatori nihe: -2,5V ~ +2,5V
Ekraanitehnoloogia: IPS täisvaatenurk, mahtuvuslik puuteekraan
Signaaligeneraatori lainekuju tüübid: 14 standardfunktsiooni + salvestatud lainekujud
Laadimisnõuded: QC18W - 12V/1.5A (Type-C)
Funktsionaalsus: 4-ühes (ostsilloskoop, signaaligeneraator, spektrianalüsaator, sageduskarakteristiku analüsaator)
Andmesalvestus: kuni 500 lainekuju salvestust, 90 pilti
Sageduskarakteristiku analüsaatori sagedus: 100 Hz ~ 50 MHz
Signaaligeneraatori sagedus: 0 ~ 50 MHz (siinuslaine), kuni 10 MHz/5 MHz/3 MHz (muud lainekujud)
Andmete eksport: USB
Keeled: hiina / inglise / vene / portugali
