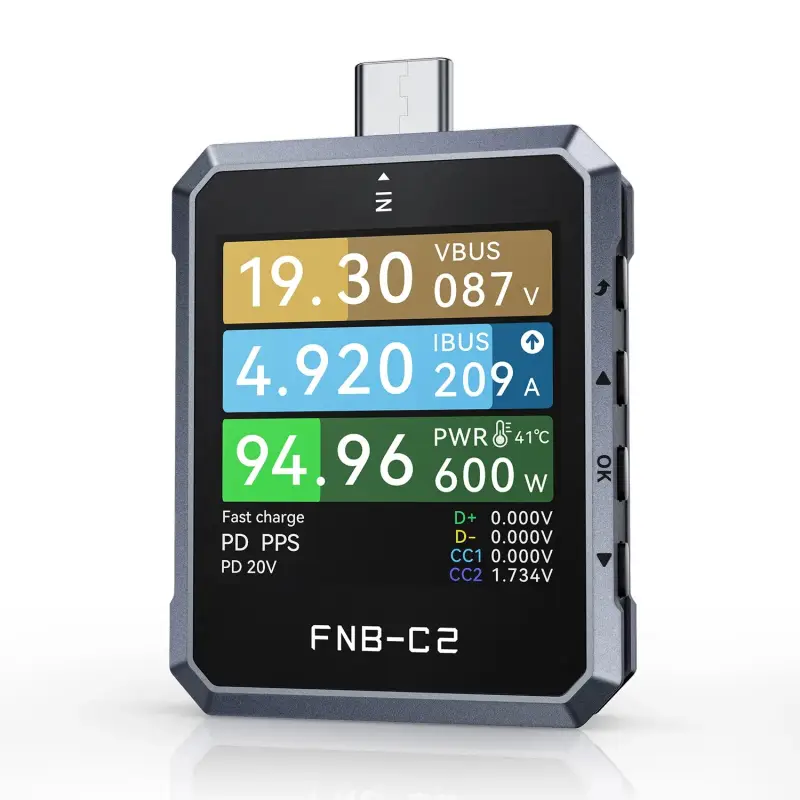

Fnirsi FNB-C2 USB voolu- ja pingetester PD3.1 EPR TBT4 240W

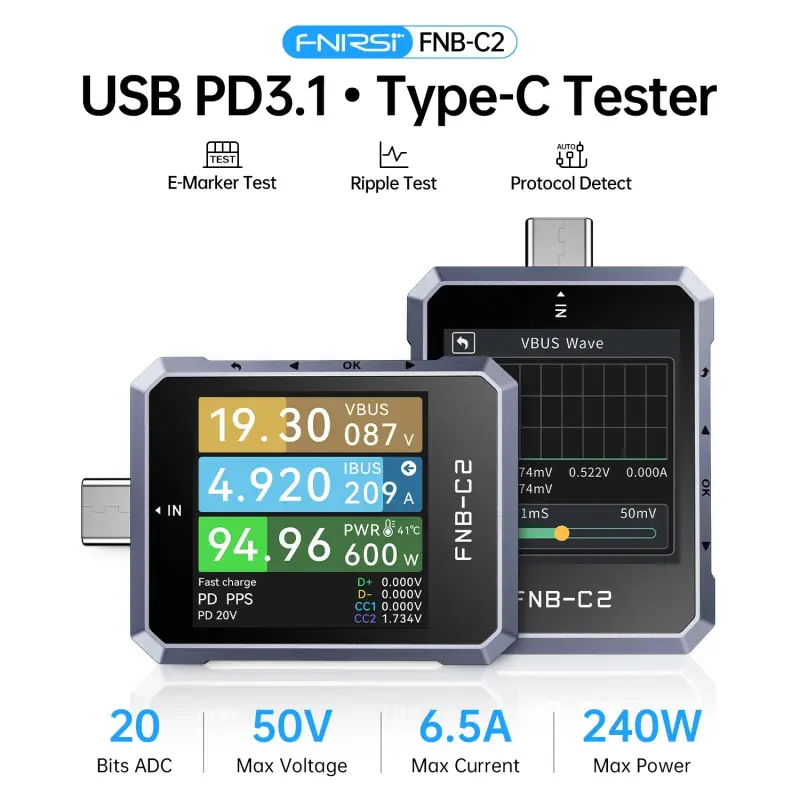

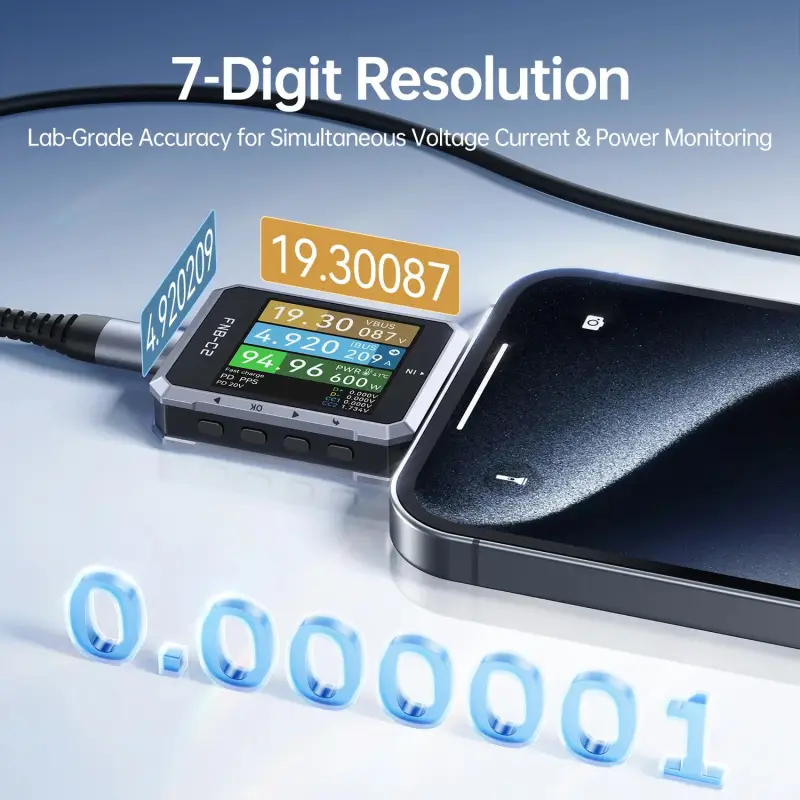

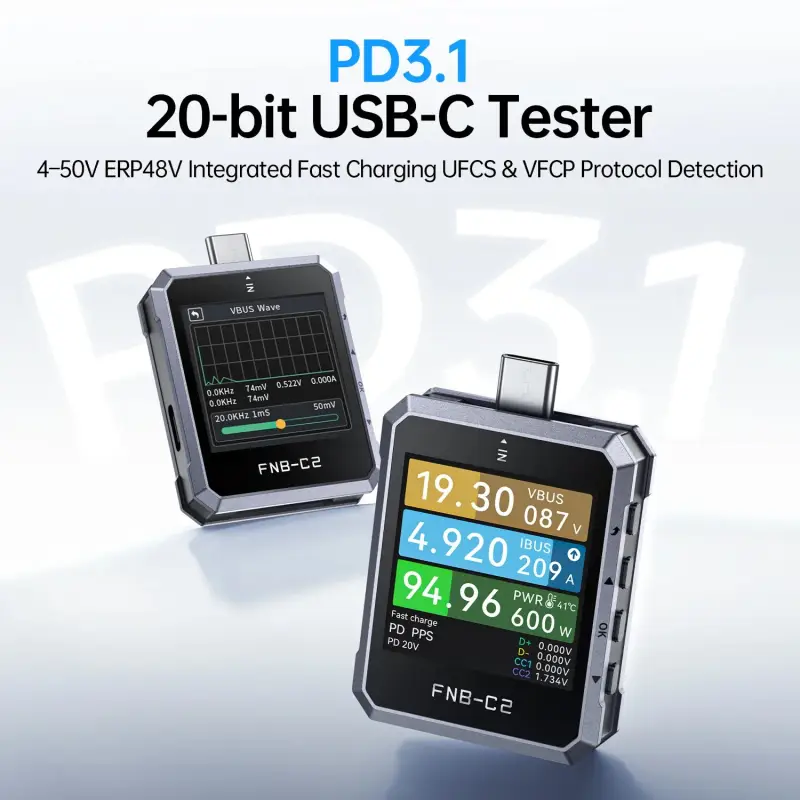

Fnirsi FNB-C2 on ülitäpne USB-C tester, mis on loodud professionaalseks signaalianalüüsiks ja toite monitooringuks. Seade kasutab välist 20-bitist ADC-kiipi, mis tagab laboritasemel täpsuse ja 7-kohalise näidu pinge, voolu ning võimsuse puhul, ulatudes resolutsioonini 0,000001V/A/W. Tester toetab täielikult PD3.1 EPR protokolli ja ühildub kuni 240W võimsusega laadimislahendustega.

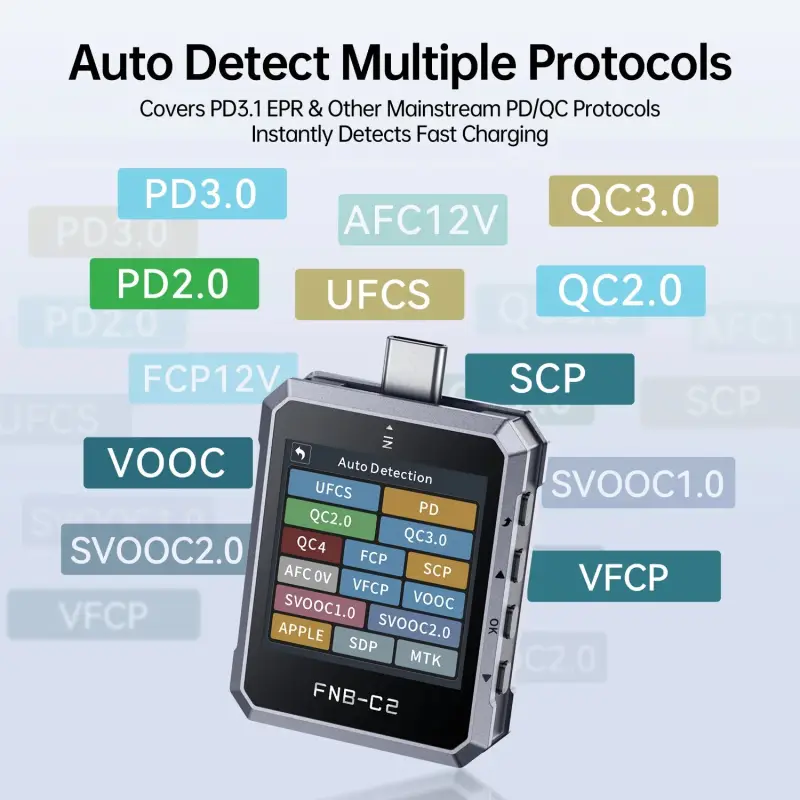

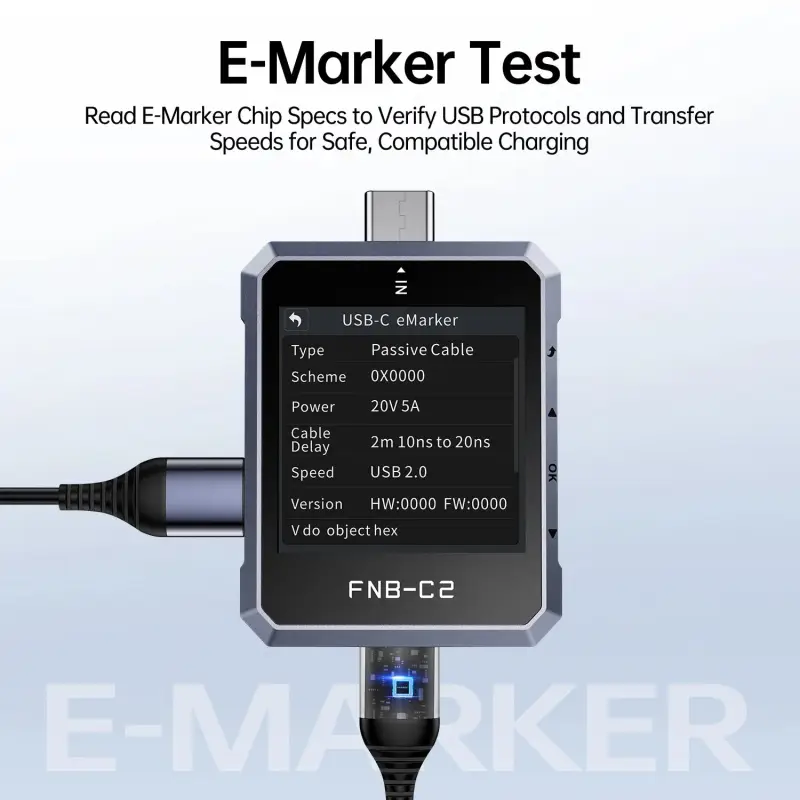

Seadmel on laiaulatuslik kiirlaadimisprotokollide tuvastus, mis võimaldab automaatselt tuvastada ja käivitada protokolle nagu UFCS, QC2.0/3.0/4/5, Huawei FCP/SCP, OPPO VOOC/SVOOC ja VIVO VFCP. USB-C E-Marker kiibi tuvastamise funktsioon võimaldab lugeda 3A/5A/50V/EPR/TBT3/TBT4 kaablite üksikasjalikke andmeid, sealhulgas tüüpi, võimsust ja andmeedastuskiirust.

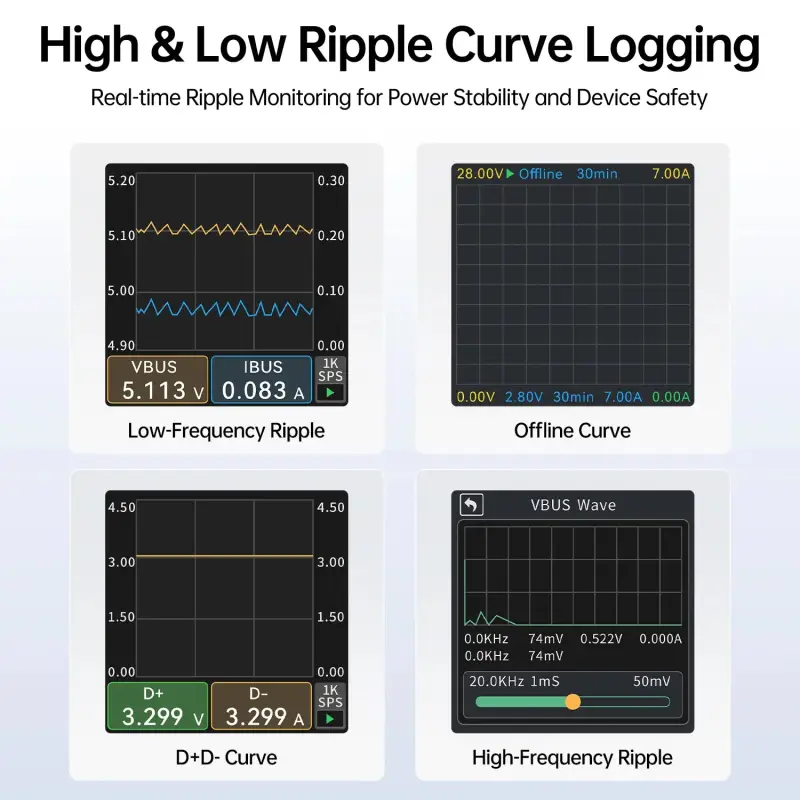

Diagnostikaks on saadaval kaherežiimiline pulsatsiooni ja lainekuju testimine: madalsageduslik graafik VBUS ja D+/D- liinidele ning kõrgsageduslik vahelduvvoolu pulsatsiooni test kuni 2MHz. PD-protokolli pakettide püüdmise funktsioon võimaldab reaalajas jälgida seadmetevahelist andmevahetust laadimisprobleemide silumiseks. Lisaks toetab seade QC konverteerimist PD-protokolliks, et parandada ühilduvust erinevate laadijate vahel.

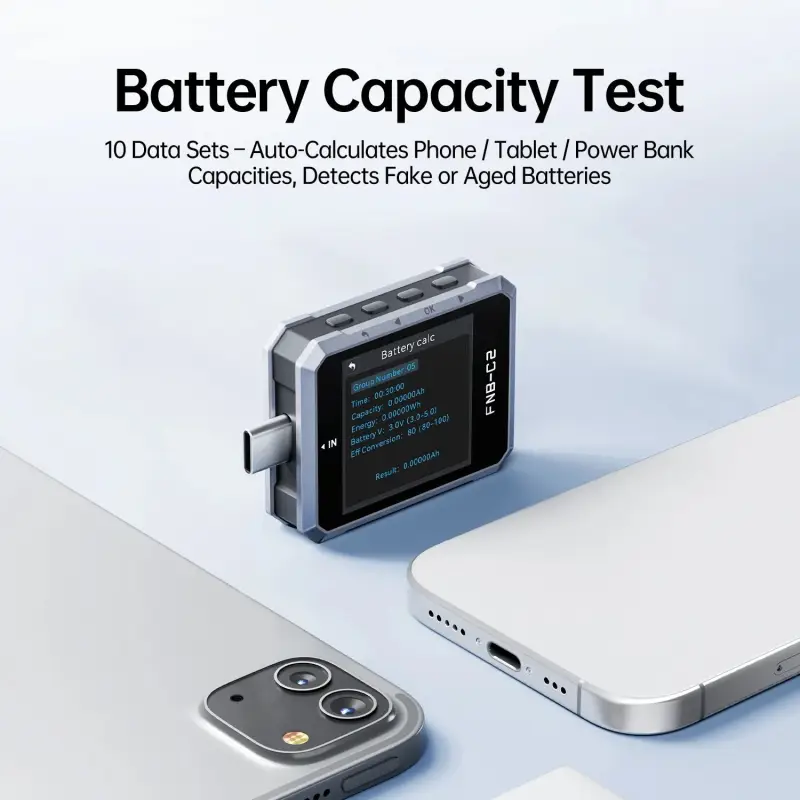

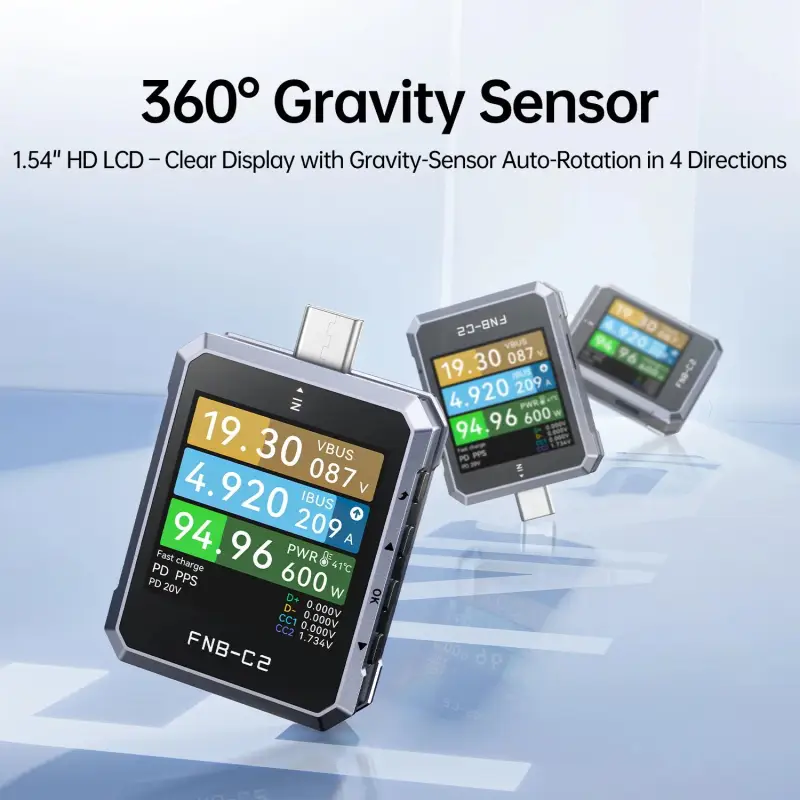

Riistvaraliselt on tester varustatud 1,54-tollise HD TFT-LCD ekraaniga, millel on automaatset pildi pööramist toetav gravitatsiooniandur. Kahesuunaline USB-C liides kasutab 24-pin klemme ja toetab USB4 Gen3 standardit. Andmete salvestamiseks on 10 gruppi energiastatistika jaoks ja 9-tunnine pidev kõvera salvestamise funktsioon koos muudetava intervalliga.
