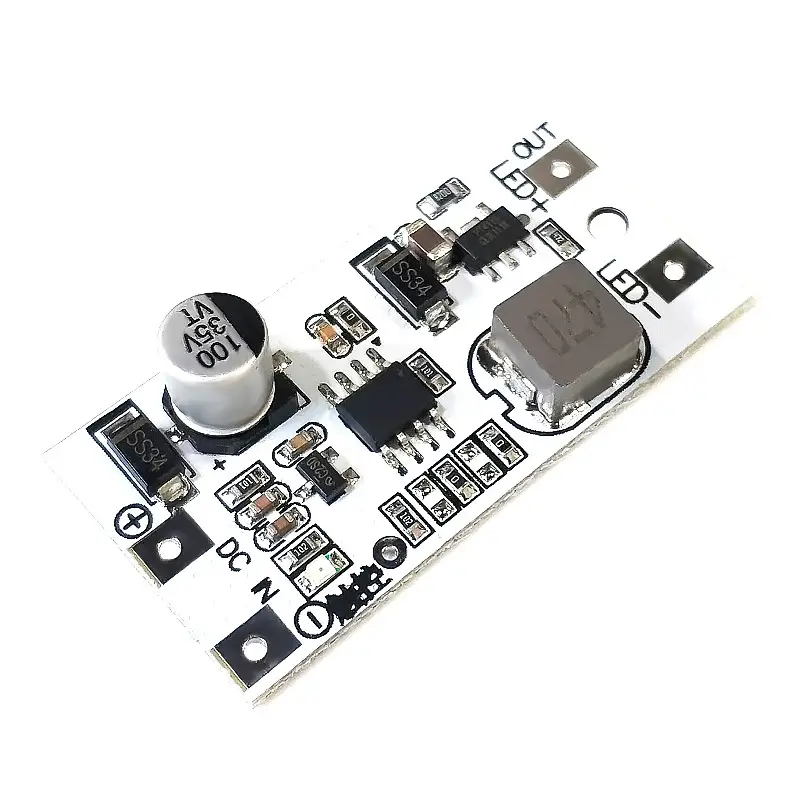

Induktiivdimmer LED-ile 9-24V 0.4A jooteklemmid 40*20*8mm

Kõrge hämardamissuhe, lai sisendpinge, kõrge tippefektiivsus, pehme ülekuumenemiskaitse, LED-i loomulik avatud ahela kaitse ja muud funktsioonid; ning suure jõudlusega mahtuvuslik ühe nupuvajutusega puuteandur, mis ei vaja otsest kontakti ja mida saab kasutada klaasi, keraamika, plasti ja teiste materjalide pinnal. PWM-režiimis hämardussagedus on kuni 32KHz, mis välistab peaaegu täielikult virvenduse ja müra. Lisaks kohandub see automaatselt töökeskkonna muutustega ja toetab mitut erinevat töörežiimi: sujuv hämardamine, kolmeastmeline hämardamine, otseväljund, lukustatud väljund jne. Plaat on varustatud RC-filtreerimise ja LDO-pingestabiliseerimisega, et tagada süsteemile stabiilne ja usaldusväärne tööpinge. Kasutatakse peamiselt LED-lampide, näiteks laua-, põranda- ja meeleolulampide juhtpaneelides.

[Tooteparameetrid]

Mõõtmed: pikkus 40mm × laius 20mm × kõrgus 8mm

Sisendpinge: konstantne alalispinge 12V (9V–24V universaalne, astmelise püsivoolu jaoks peab sisend olema väljundist kõrgem, varuga 2–5V, püsivoolu efekt on parim)

Väljundpinge: pinge lambi klemmidel

Väljundvool: umbes 475MA täisvalguses 0.2 oomi

Staatiline voolutarve: ≈9 mA või vähem (sh indikaatorvalgusti töövool)

Hämardamise meetod: PWM

Hämardamise sagedus: 20KHZ

Töötõhusus: sujuv 2%-100%

Anduri tundlikkuse vahemik:

5MM – testistandardina kasutatakse 2 cm läbimõõduga ümmargust vaskfooliumit, mis on eraldatud 5 mm paksuse akrüülplaadiga (tundlikkus on reguleeritav). Mahtuvuslik ühe nupuvajutusega andur ei vaja otsest kontakti, tavaliselt ei ole vaja spetsiaalset juhtpaneeli ning seda saab paigaldada või modifitseerida keraamika, klaasi, mikrokristallplaadi, plasti, pleksiklaasi ja muude materjalide taha.

Puuteanduri meetod:

Inimese keha kaudu saab tunda metalli või teatud juhtivaid materjale; sarnaselt mobiiltelefoni mahtuvusliku puuteekraaniga. Puutepunkti külge joodetakse juhe.

Pärast juhtme välja viimist saab selle ühendada PCB vaskfooliumi, metall-lehe, lameda otsaga silindrilise vedru, juhtiva kummi, juhtiva tindi, juhtiva klaasi ITO-kihiga jne, mis toimib puuteanduri alana.

Tavaliselt kasutatakse ümmargust vaskfooliumit läbimõõduga umbes 20 mm.

Soovitatav on hoida juhtme pikkus umbes 10 cm, valida peenem juhe ja joota see usaldusväärselt. Nii juhe kui ka puuteala on tundlikud, seega tuleks tegelikes rakendustes vältida metalli või teatud juhtivaid materjalide, sealhulgas aku pinna, lähedust, et vältida talitlushäireid või tundlikkuse mõjutamist.

PS!

Puutenupu ja paneeli kokkupuuteala. Mida suurem on ala ja mida tihedam on kontakt, seda parem on puuteefekt ja vastupidi.

Puutepaneeli materjal ja paksus. Mida õhem on paneel, seda parem on puuteefekt ja vastupidi. Klaasist, mikrokristallplaadist ja muudest materjalidest valmistatud paneeli puuteefekt on parem kui plastist, pleksiklaasist jne valmistatud paneelil.

[Juhtmestik]

PCB plaadi tähis: DC IN, +,- on alalisvoolu sisendklemmid;

PCB plaadi tähis: LED+, LED- on väljundklemmid, mis on ühendatud LED-valgustiplaadi positiivse ja negatiivse poolusega.

[Töörežiimid] (Heleduse mälu viitab olukorrale, kus toide ei kao; järkjärguline heledaks muutumine ja hämardumine viitavad tulede sisse- ja väljalülitamise protsessile)
