Mootori draiver L9110S 800mA

Tootekood:L9110S-MODULE

Pilt on illustratiivne

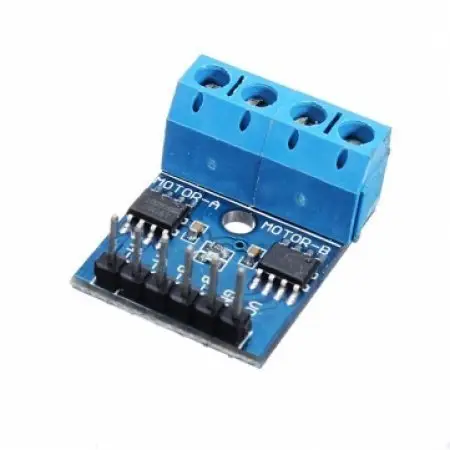

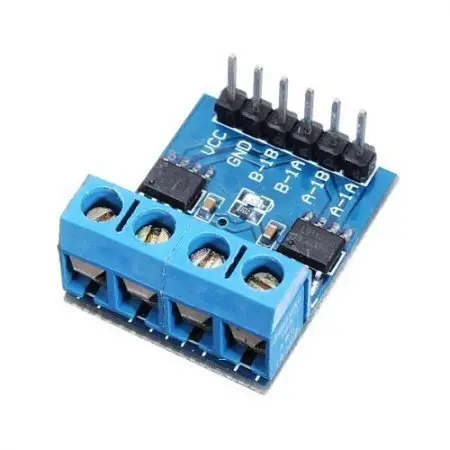

L9110S kahe kanaliga mootori draiveri moodul on kompaktne plaat, mida saab kasutada mitmete väikeste robotite juhtimiseks. Väiksel plaadil on kaks iseseisvat L9110S mootori draiveri kiipi, mis suudavad kumbki juhtida kuni 800mA pidevat voolu. Plaati saab juhtida pingega 2,5-12V, mis võimaldab selle plaadiga koos kasutada nii 3,3V kui ka 5V mikrokontrollereid.

Mooduli ühendamiseks robotiga saab kasutada plaadil olevaid klemme. Mootorid kinnitatakse 2 komplekti kruviklemmliistudega Mootori kiirust juhitake PWM signaaliga ja mootori pöörlemissuunda muudab digitaalne väljund. Moodulit saab kasutada ka kahefaasilise sammmootori juhtimiseks. Neli kinnitusauku teevad plaadi kinnitamise väga lihtsaks.

Power supply voltage:DC2.5-12VEach channel:800mA continuous current outputLow saturation pressure drop:yesTTL/CMOS output level compatible:yesOutput built-in clamping diode:yesWorking temperature:0-80 ℃Size:29.2(mm)x23(mm)

L9110 Andmeleht
Lae alla
