Tootekood:LC1020E
Tootja:
FNIRSI
Uus
Pilt on illustratiivne

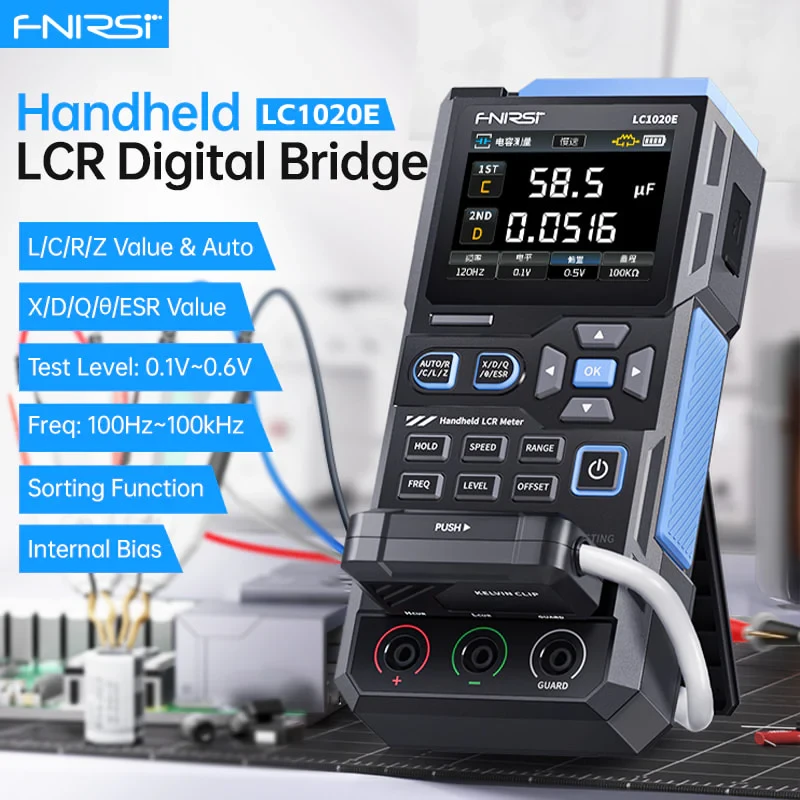

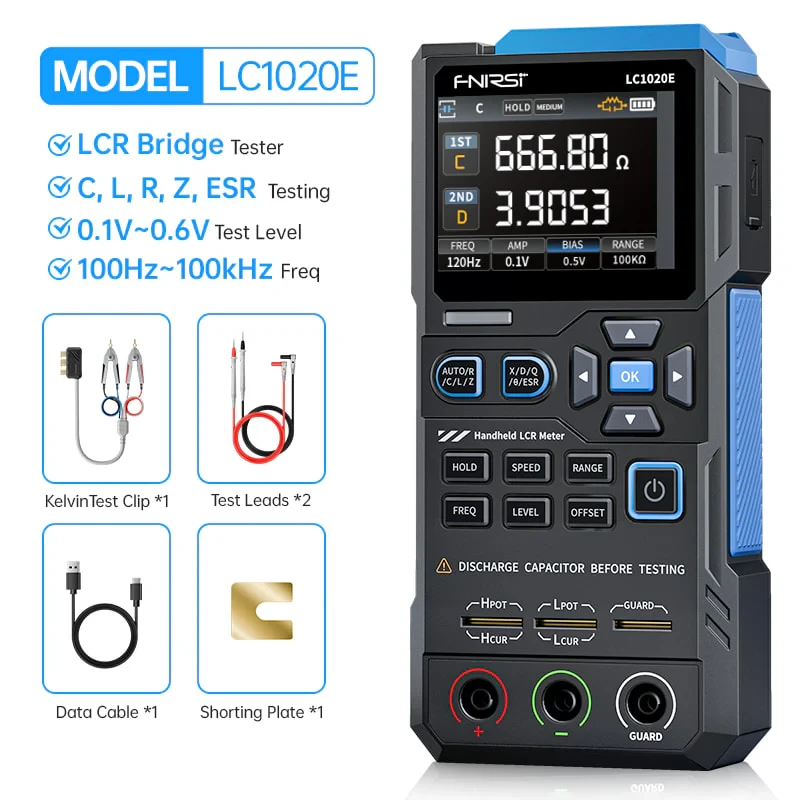

FNIRSI LC1020E on tipptasemel käsimõõtja, mis on loodud elektroonikakomponentide professionaalseks testimiseks. Seadme 4,5-kohaline resolutsioon ja kuni 0,05% baastäpsus tagavad laboritasemel tulemused, mis on kümme korda täpsemad kui tavalistel testritel.

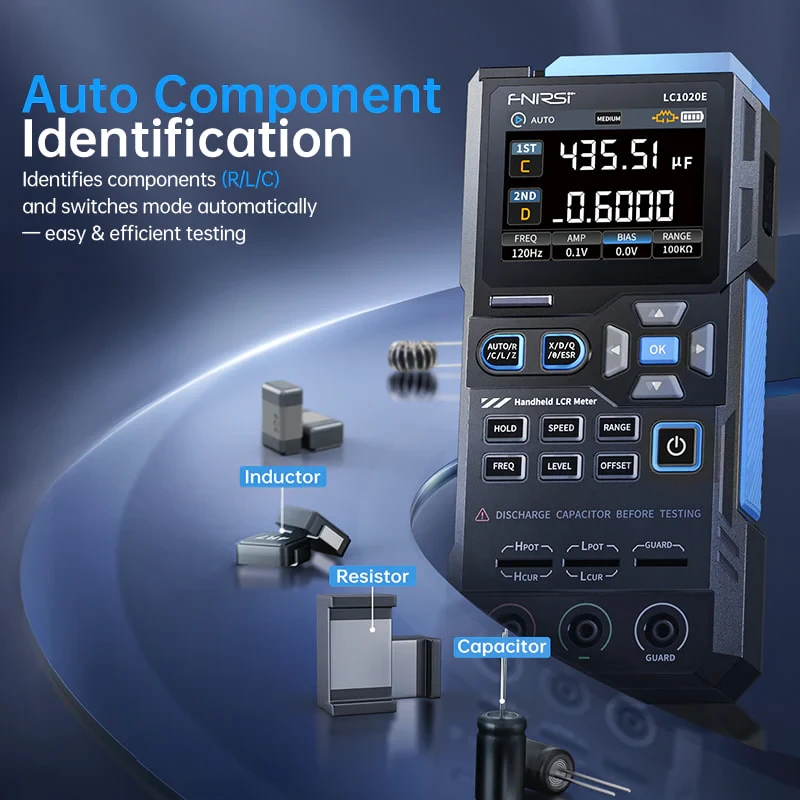

Tänu automaatsele komponentide tuvastamisele suudab seade hetkega eristada takisteid, kondensaatoreid ja induktiivpoole, muutes tööprotsessi erakordselt kiireks ja lihtsaks. Seade toetab viit testimissagedust vahemikus 100 Hz kuni 100 kHz ning pakub kolme RMS-pingetaset, võimaldades komponente analüüsida väga täpselt erinevates stsenaariumides. Suur 2,8-tolline TFT-värviline ekraan kuvab samaaegselt nii põhi- kui ka sekundaarparameetreid, pakkudes terviklikku ülevaadet komponendi omadustest, sealhulgas ESR-väärtusest.
Maksimaalse usaldusväärsuse tagamiseks kasutab seade Kelvini 4-juhtmelist mõõtesüsteemi, mis minimeerib ühendusjuhtmete takistuse mõju. Integreeritud sorteerimisrežiim ja helisignaalid teevad partiide kontrollimise mugavaks, samas kui sisseehitatud 3000 mAh liitiumaku tagab pikaajalise juhtmevaba kasutuse nii laboris kui ka välitöödel. See on kompaktne ja asendamatu tööriist igale elektroonikainsenerile või tehnikule.
Tänu automaatsele komponentide tuvastamisele suudab seade hetkega eristada takisteid, kondensaatoreid ja induktiivpoole, muutes tööprotsessi erakordselt kiireks ja lihtsaks. Seade toetab viit testimissagedust vahemikus 100 Hz kuni 100 kHz ning pakub kolme RMS-pingetaset, võimaldades komponente analüüsida väga täpselt erinevates stsenaariumides. Suur 2,8-tolline TFT-värviline ekraan kuvab samaaegselt nii põhi- kui ka sekundaarparameetreid, pakkudes terviklikku ülevaadet komponendi omadustest, sealhulgas ESR-väärtusest.
Maksimaalse usaldusväärsuse tagamiseks kasutab seade Kelvini 4-juhtmelist mõõtesüsteemi, mis minimeerib ühendusjuhtmete takistuse mõju. Integreeritud sorteerimisrežiim ja helisignaalid teevad partiide kontrollimise mugavaks, samas kui sisseehitatud 3000 mAh liitiumaku tagab pikaajalise juhtmevaba kasutuse nii laboris kui ka välitöödel. See on kompaktne ja asendamatu tööriist igale elektroonikainsenerile või tehnikule.
Mudel: LC1020E

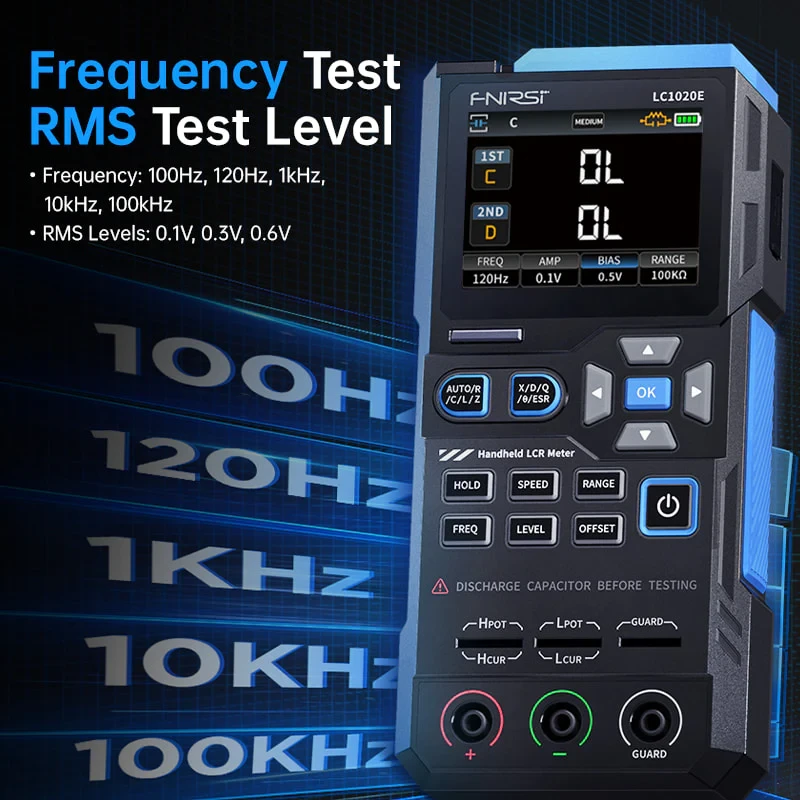

Testimissagedused: 100Hz, 120Hz, 1KHz, 10KHz, 100KHz
Baastäpsus: 0.3%
Ekraan: 2.8-tolline TFT LCD värviline ekraan
Ekraani täpsus: Põhiparameeter: 4.5 kohta; Sekundaarparameeter: 4.5 kohta

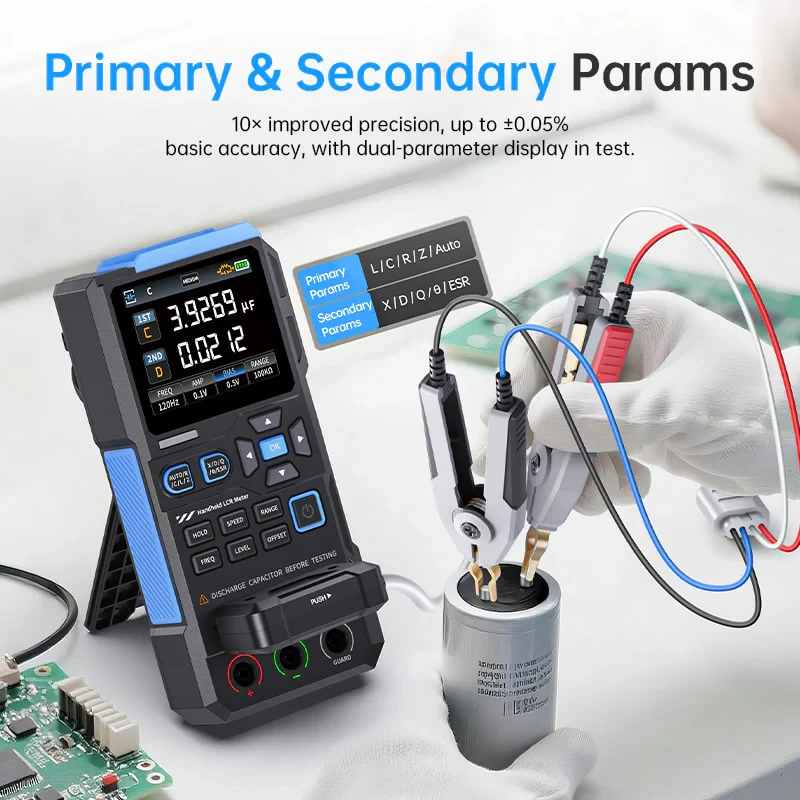

Mõõteparameetrid: Põhiparameetrid: AUTO/R/C/L/Z; Sekundaarparameetrid: X/D/Q/θ/ESR
Mõõtepiirkonnad: L: 0-100H; C: 0-100mF; R: 0-10MΩ

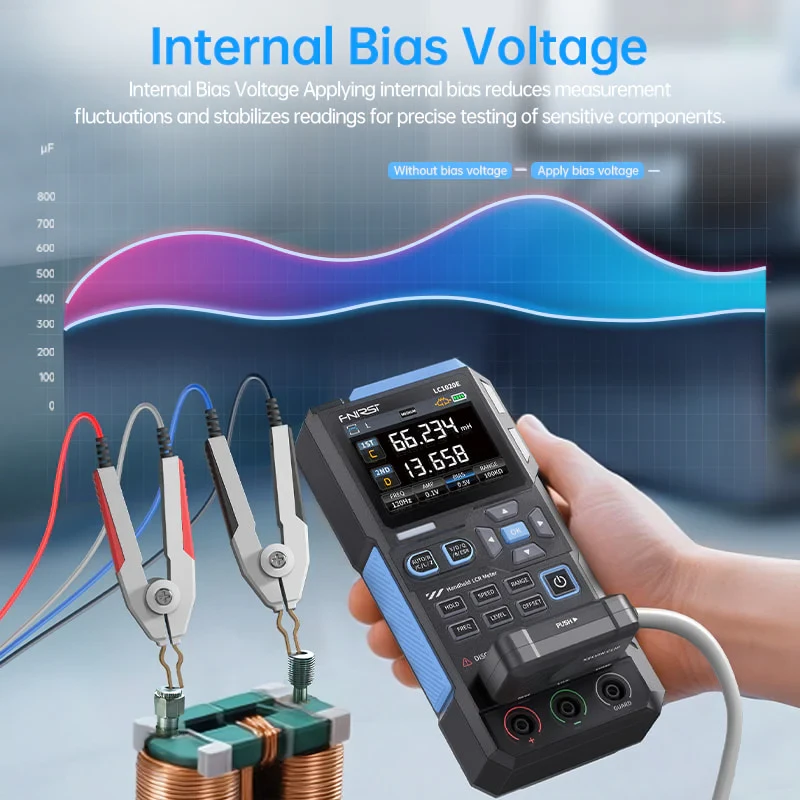

Sisemine eelpingestus (Bias): 0.0V, 0.5V
Testitase: 0.1V, 0.3V, 0.6V
Kalibreerimisfunktsioonid: Avatud ahela kalibreerimine, lühise kalibreerimine

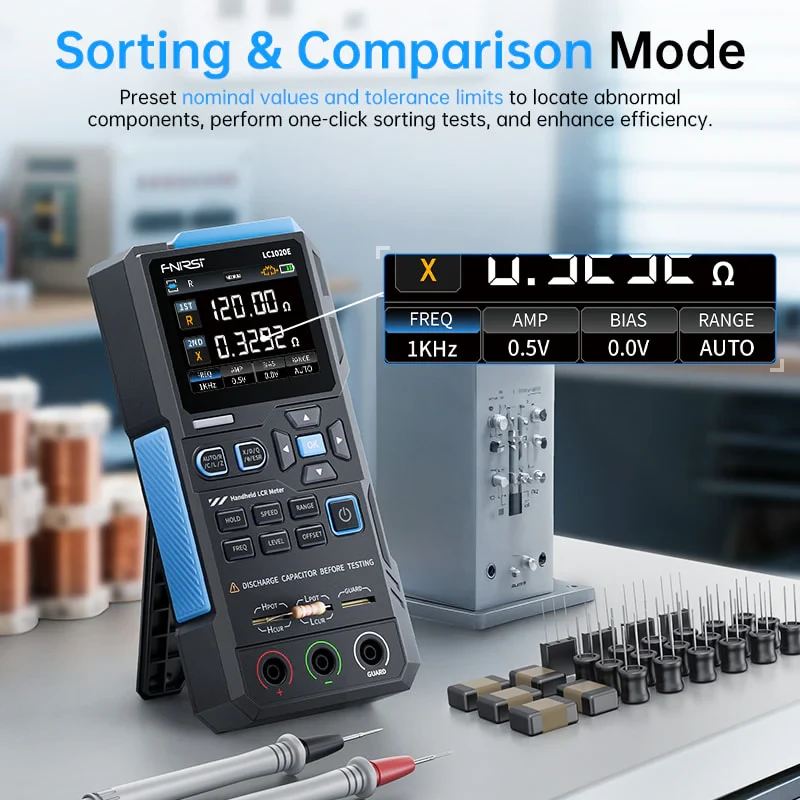

Võrdlusfunktsioon: Arvutab suhtelise vea mõõdetud ja nominaalväärtuse vahel (tolerants 0.1% kuni 99.9%)
Salvestusfunktsioon: Kontrollib komponentide vastavust nominaalile ja salvestab õnnestunud/ebaõnnestunud mõõtmiste arvu
Testterminalide konfiguratsioon: Kolme- ja viieterminaliline (Kelvini 4-juhtmeline)
Väljundtakistus: 100Ω
Sideliides: USB Type-C (virtuaalne jadaport)
Süsteemi seaded: Keel, ekraani heledus, heli seaded, automaatne väljalülitus, kalibreerimisinfo
Mahtuvuse (C) täpsus: 1mF-100mF (100Hz: 5%±5 kohta, 1KHz: 3%±5 kohta); 1uF-1mF (100Hz: 1%±4 kohta, 1KHz: 0.5%±5 kohta, 10KHz: 2%±5 kohta, 100KHz: 3%±4 kohta); 1nF-1uF (1KHz: 0.3%±2 kohta, 10KHz: 0.4%±2 kohta, 100KHz: 1%±4 kohta); 1pF-1nF (1KHz: 2%±2 kohta, 10KHz: 1.5%±2 kohta, 100KHz: 2%±4 kohta)
Induktiivsuse (L) täpsus: 1H-100H (100Hz: 2%±5 kohta, 1KHz: 2%±5 kohta); 1mH-1H (100Hz: 0.4%±5 kohta, 1KHz: 0.3%±2 kohta, 10KHz: 0.4%±3 kohta, 100KHz: 2.5%±5 kohta); 10uH-1mH (100Hz: 3%±5 kohta, 1KHz: 0.5%±4 kohta, 10KHz: 0.5%±3 kohta, 100KHz: 1.5%±5 kohta); 1uH-10uH (1KHz: 2%±5 kohta, 10KHz: 2%±5 kohta, 100KHz: 4%±5 kohta)
Takistuse (R) täpsus: 1MΩ-10MΩ (100Hz: 5%±4 kohta, 1KHz: 3%±3 kohta); 1KΩ-1MΩ (100Hz: 0.4%±4 kohta, 1KHz: 0.2%±2 kohta, 10KHz: 0.3%±3 kohta, 100KHz: 0.6%±5 kohta); 1Ω-1KΩ (100Hz: 1.5%±4 kohta, 1KHz: 0.3%±2 kohta, 10KHz: 0.3%±3 kohta, 100KHz: 0.6%±5 kohta); 10mΩ-1Ω (100Hz: 4%±4 kohta, 1KHz: 2%±5 kohta, 10KHz: 2%±5 kohta, 100KHz: 5%±5 kohta)
Toide: 3.7V 3000mAh liitiumaku
Töötingimused: Temperatuur 20℃ ± 2℃, niiskus ≤ 80% (soojendus 30 min)

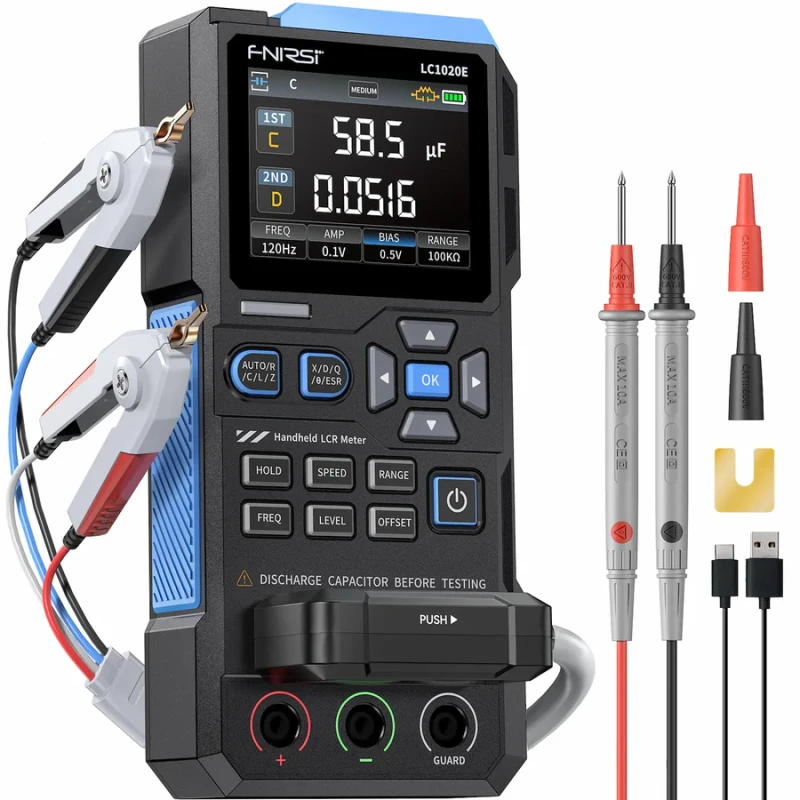

Komplekti kuulub: LC1020E LCR mõõtja
Andmekabel
Lühiseplaat
Kelvini testklamber
Testjuhtmed (must x1, punane x1)
Testimissagedused: 100Hz, 120Hz, 1KHz, 10KHz, 100KHz
Baastäpsus: 0.3%
Ekraan: 2.8-tolline TFT LCD värviline ekraan
Ekraani täpsus: Põhiparameeter: 4.5 kohta; Sekundaarparameeter: 4.5 kohta
Mõõteparameetrid: Põhiparameetrid: AUTO/R/C/L/Z; Sekundaarparameetrid: X/D/Q/θ/ESR
Mõõtepiirkonnad: L: 0-100H; C: 0-100mF; R: 0-10MΩ
Sisemine eelpingestus (Bias): 0.0V, 0.5V
Testitase: 0.1V, 0.3V, 0.6V
Kalibreerimisfunktsioonid: Avatud ahela kalibreerimine, lühise kalibreerimine
Võrdlusfunktsioon: Arvutab suhtelise vea mõõdetud ja nominaalväärtuse vahel (tolerants 0.1% kuni 99.9%)
Salvestusfunktsioon: Kontrollib komponentide vastavust nominaalile ja salvestab õnnestunud/ebaõnnestunud mõõtmiste arvu
Testterminalide konfiguratsioon: Kolme- ja viieterminaliline (Kelvini 4-juhtmeline)
Väljundtakistus: 100Ω
Sideliides: USB Type-C (virtuaalne jadaport)
Süsteemi seaded: Keel, ekraani heledus, heli seaded, automaatne väljalülitus, kalibreerimisinfo
Mahtuvuse (C) täpsus: 1mF-100mF (100Hz: 5%±5 kohta, 1KHz: 3%±5 kohta); 1uF-1mF (100Hz: 1%±4 kohta, 1KHz: 0.5%±5 kohta, 10KHz: 2%±5 kohta, 100KHz: 3%±4 kohta); 1nF-1uF (1KHz: 0.3%±2 kohta, 10KHz: 0.4%±2 kohta, 100KHz: 1%±4 kohta); 1pF-1nF (1KHz: 2%±2 kohta, 10KHz: 1.5%±2 kohta, 100KHz: 2%±4 kohta)
Induktiivsuse (L) täpsus: 1H-100H (100Hz: 2%±5 kohta, 1KHz: 2%±5 kohta); 1mH-1H (100Hz: 0.4%±5 kohta, 1KHz: 0.3%±2 kohta, 10KHz: 0.4%±3 kohta, 100KHz: 2.5%±5 kohta); 10uH-1mH (100Hz: 3%±5 kohta, 1KHz: 0.5%±4 kohta, 10KHz: 0.5%±3 kohta, 100KHz: 1.5%±5 kohta); 1uH-10uH (1KHz: 2%±5 kohta, 10KHz: 2%±5 kohta, 100KHz: 4%±5 kohta)
Takistuse (R) täpsus: 1MΩ-10MΩ (100Hz: 5%±4 kohta, 1KHz: 3%±3 kohta); 1KΩ-1MΩ (100Hz: 0.4%±4 kohta, 1KHz: 0.2%±2 kohta, 10KHz: 0.3%±3 kohta, 100KHz: 0.6%±5 kohta); 1Ω-1KΩ (100Hz: 1.5%±4 kohta, 1KHz: 0.3%±2 kohta, 10KHz: 0.3%±3 kohta, 100KHz: 0.6%±5 kohta); 10mΩ-1Ω (100Hz: 4%±4 kohta, 1KHz: 2%±5 kohta, 10KHz: 2%±5 kohta, 100KHz: 5%±5 kohta)
Toide: 3.7V 3000mAh liitiumaku
Töötingimused: Temperatuur 20℃ ± 2℃, niiskus ≤ 80% (soojendus 30 min)
Komplekti kuulub: LC1020E LCR mõõtja
Andmekabel
Lühiseplaat
Kelvini testklamber
Testjuhtmed (must x1, punane x1)
-
