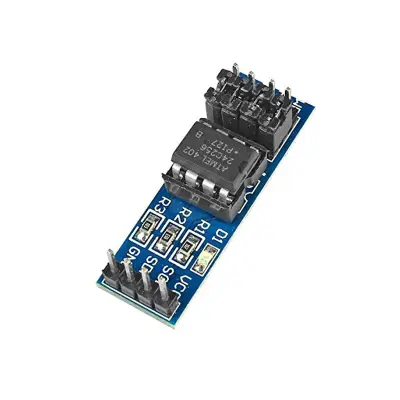

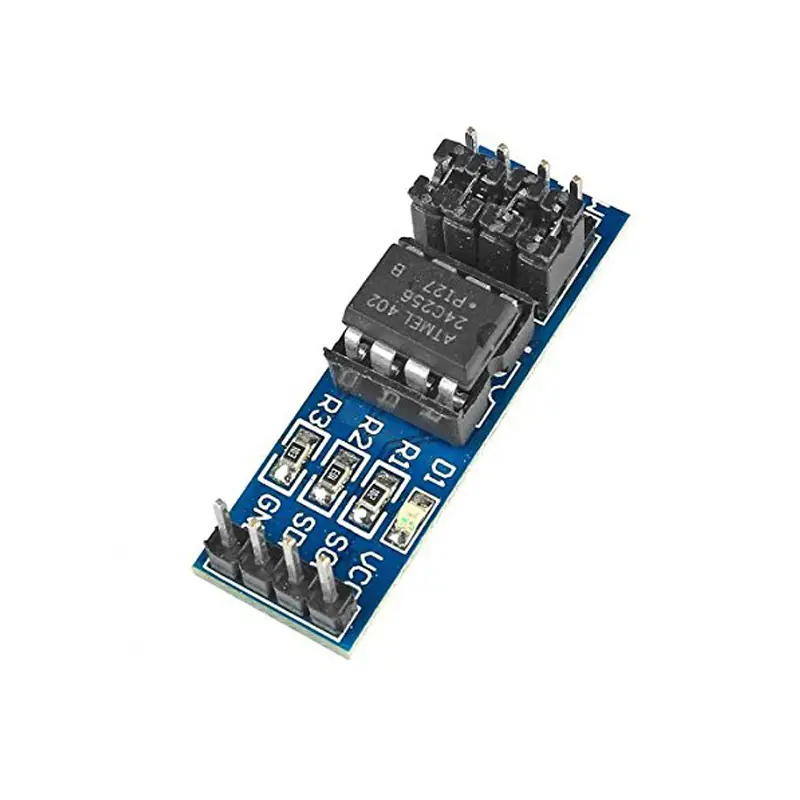

Moodul EEPROM mälu I2C 3.3...5V 256-Kbit AT24C256

OKY3417-1 on püsimäluga EEPROM-mälumoodul, mis on ehitatud AT24C256 integraalskeemi ümber. See pakub 256 Kbit usaldusväärset andmesalvestust, mis säilib ka ilma toiteta, ja on loodud lihtsaks integreerimiseks mikrokontrollerisüsteemidega konfiguratsiooniandmete või logide salvestamiseks.

Põhiomadused
Mooduli mälumaht on 256 Kbit, mis on organiseeritud 32 768 sõnana, igaüks 8 bitti, ja see kasutab standardset I2C kahejuhtmelist jadaliidest. Lai tööpinge vahemik 1,7 V kuni 5,5 V tagab ühilduvuse nii 3,3 V kui ka 5 V loogikasüsteemidega. Kaskaadühenduse tugi võimaldab ühendada kuni kaheksa moodulit ühe I2C siiniga, et mälumahtu laiendada.

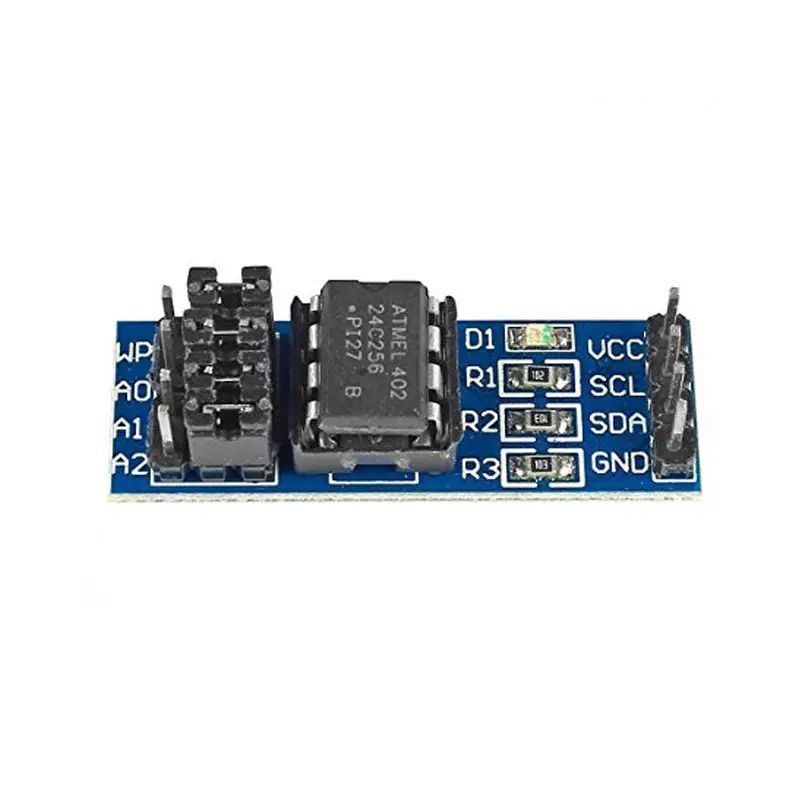

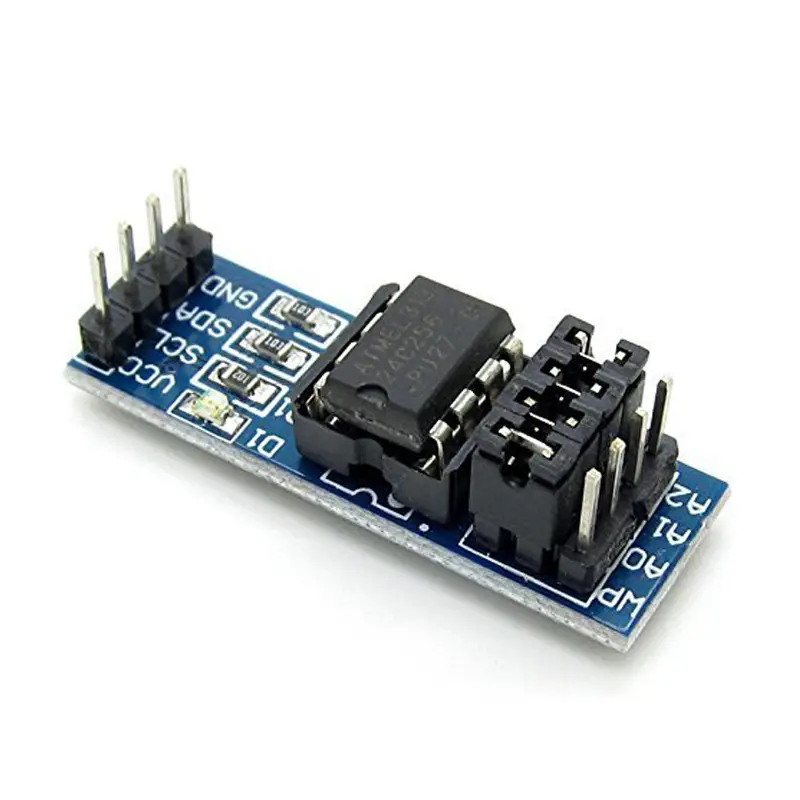

Plaadil on toiteindikaator ja I2C-suhtluseks vajalikud pull-up takistid. Kõik viigud on välja toodud ja märgistatud, sealhulgas aadressi sisendi ja kirjutuskaitse viigud. PCB plaadi suurus on 36,5 x 12 mm.
