Pingejagur 5x 0.15...25VDC/0.03...5V 3-5VDC
Tootekood:OKY3509-1
Tootja:Okystar

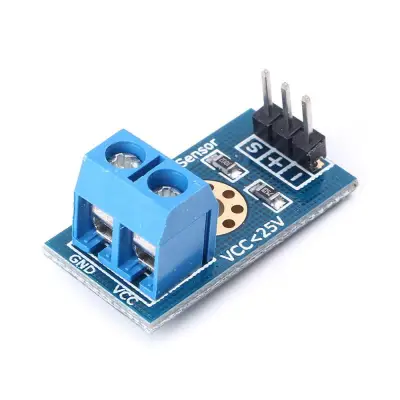

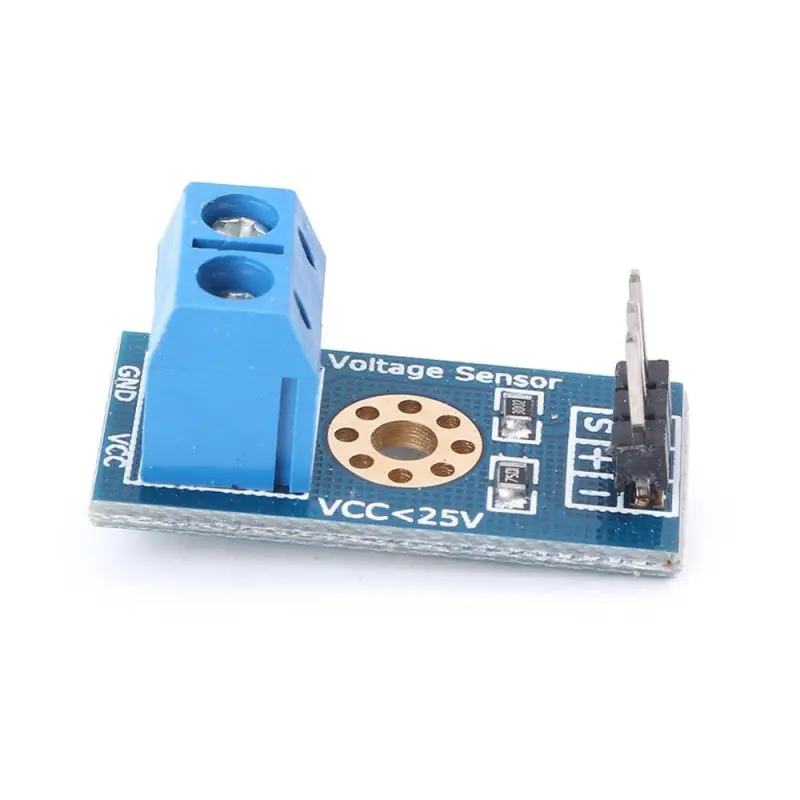

See pingesensori moodul on mõeldud alalispinge mõõtmiseks Arduino ja teiste ühilduvate mikrokontrolleritega. Põhinedes takistusliku pingejaguri põhimõttel, vähendab see ohutult sisendpinget viis korda, võimaldades otsemõõtmist mikrokontrolleri analoogviiguga.
Põhiomadused
- Pinge vahemik: Mõõdab kuni 25 V DC 5 V süsteemiga või kuni 16,5 V DC 3,3 V süsteemiga.
- Mõõtmispõhimõte: Kasutab takistuslikku pingejagurit sisendpinge vähendamiseks suhtega 1:5.
- Eraldusvõime: Teoreetiline eraldusvõime on 0,00489 V, kui seda kasutatakse standardse 10-bitise ADC-ga ja 5 V tugipingega.
- Tuvastusvahemik: Minimaalne tuvastatav sisendpinge on 0,02445 V.
- Ühenduvus: Moodulil on lihtne 3-viiguline ühendusliides ("+", "-", "s") projektidesse integreerimiseks.
Rakendused
See moodul on ideaalne pinge jälgimist nõudvate projektide jaoks. Levinumate kasutusviiside hulka kuuluvad aku laetuse taseme kontrollimine, toiteallikate väljundite jälgimine ja lihtsate isetehtud voltmeetrite ehitamine.
Põhiomadused
- Pinge vahemik: Mõõdab kuni 25 V DC 5 V süsteemiga või kuni 16,5 V DC 3,3 V süsteemiga.
- Mõõtmispõhimõte: Kasutab takistuslikku pingejagurit sisendpinge vähendamiseks suhtega 1:5.
- Eraldusvõime: Teoreetiline eraldusvõime on 0,00489 V, kui seda kasutatakse standardse 10-bitise ADC-ga ja 5 V tugipingega.
- Tuvastusvahemik: Minimaalne tuvastatav sisendpinge on 0,02445 V.
- Ühenduvus: Moodulil on lihtne 3-viiguline ühendusliides ("+", "-", "s") projektidesse integreerimiseks.
Rakendused
See moodul on ideaalne pinge jälgimist nõudvate projektide jaoks. Levinumate kasutusviiside hulka kuuluvad aku laetuse taseme kontrollimine, toiteallikate väljundite jälgimine ja lihtsate isetehtud voltmeetrite ehitamine.
Sisendpinge vahemik: DC0-25V
Pinge tuvastamise vahemik: DC0.02445V-25V
Analoogpinge eraldusvõime: 0.00489V
Alalisvoolu sisendliides: Punane klemm VCC, negatiivne GND
Väljundliides: "+" 5/3.3V-le, "-" GND-le, "s" Arduino AD-viigule
Mõõtmed: 25mm×13mm
Pinge tuvastamise vahemik: DC0.02445V-25V
Analoogpinge eraldusvõime: 0.00489V
Alalisvoolu sisendliides: Punane klemm VCC, negatiivne GND
Väljundliides: "+" 5/3.3V-le, "-" GND-le, "s" Arduino AD-viigule
Mõõtmed: 25mm×13mm
