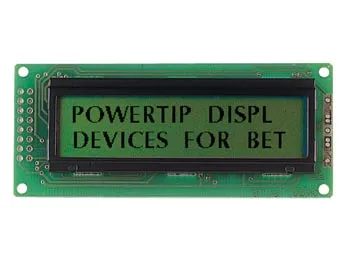

SUPERTWIST LCD 16 x 2 - tausvalgustus: kollased LEd

Taustavalgustus: LED
LCD tüüp + värv: STN kollakasroheline
Nimiväärtused:
LCD draiveri toide (Vdd-Vo):
temperatuuril -20°C: -
temperatuuril 0°C: 4,8V tüüp.
temperatuuril 25°C: 4,4V tüüp.
temperatuuril 50°C: 4,1V tüüp.
temperatuuril 70°C: -
Loogika toide (Vdd-Vss):
temperatuuril 25°C: 5,0V tüüp.
Töötemperatuur: 0°C kuni +50°C
Säilitustemperatuur: -20°C kuni +60°C

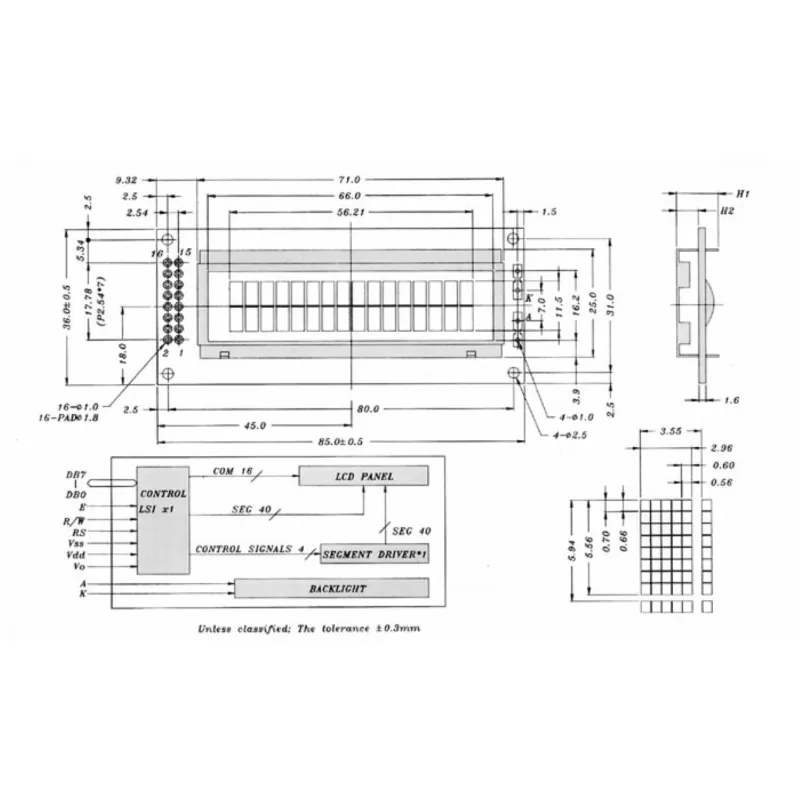

Mehaaniline:
Üldmõõtmed: 85,0 x 36,0mm
Vaateala: 66,0 x 16,2mm
Punkti suurus: 0,56 x 0,66mm
Sümboli suurus: 2,96 x 5,56mm
Moodul: H2/H1
ilma taustavalgustuseta: 5,1/9,7 ± 0,5mm
EL taustavalgustus: 5,1/9,7 ± 0,5mm
LED taustavalgustus: 9,4/14,0 ± 0,5mm
Pin'ide paigutus:
Toide (GND): 1 (Vss)
Toide (+5V): 2 (Vdd)
Kontrasti reguleerimine: 3 (Vo)
Signaal registri valikuks: 4 (RS)
Andmete lugemine & kirjutamine: 5 (R/)
Lubamise signaal: 6 (E)
Andmesiini liin: 7 (DB0)
Andmesiini liin: 8 (DB1)
Andmesiini liin: 9 (DB2)
Andmesiini liin: 10 (DB3)
Andmesiini liin: 11 (DB4)
Andmesiini liin: 12 (DB5)
Andmesiini liin: 13 (DB6)
Andmesiini liin: 14 (DB7)
Toide B/L jaoks: 15 (A)
Toide B/L jaoks: 16 (K)
