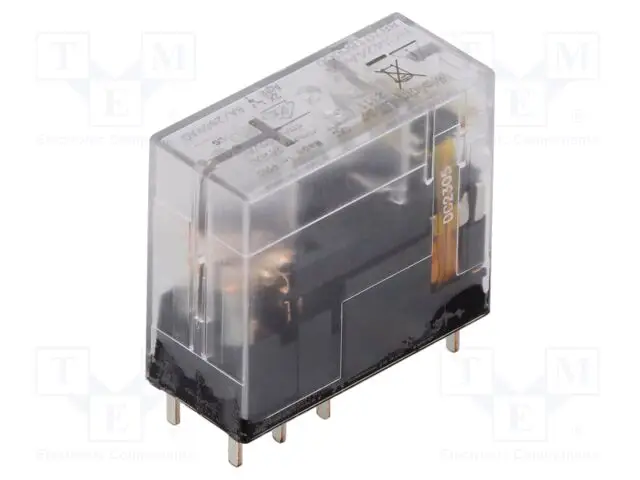

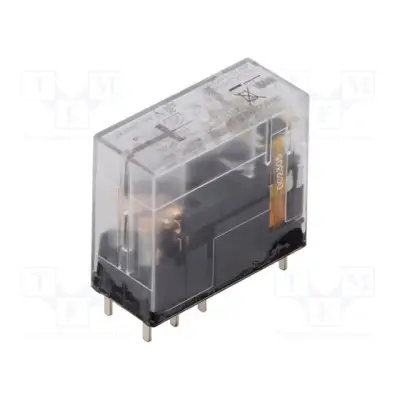

Relee DPDT 24VDC 8A
Tootekood:RCI424AC4
Weidmuller RCI424AC4 (SKU 8870180000) on miniatuurne tööstusrelee RIDERSERIES RCI seeriast, mis on mõeldud usaldusväärseteks lülitusrakendusteks.
Peamised omadused
- Miniatuurne tööstusrelee tüüp
- Varustatud 2 ümberlülituskontaktiga (2 CO)
- Kontaktid on valmistatud AgNi materjalist
- Varustatud alalisvoolu mähisega
- Nominaalne juhtpinge: 24 V DC
- Sisaldab integreeritud rohelist LED-olekunäidikut
- Sisseehitatud vabakäigudiood kaitseks
- Mõeldud ühendamiseks pistikühendustega
- Ei sisalda testnuppu
- Maksimaalne lülitusvool: 8 A
- Maksimaalne lülituspinge: 240 V AC
Vastavus
- RoHS-ühilduv
Peamised omadused
- Miniatuurne tööstusrelee tüüp
- Varustatud 2 ümberlülituskontaktiga (2 CO)
- Kontaktid on valmistatud AgNi materjalist
- Varustatud alalisvoolu mähisega
- Nominaalne juhtpinge: 24 V DC
- Sisaldab integreeritud rohelist LED-olekunäidikut
- Sisseehitatud vabakäigudiood kaitseks
- Mõeldud ühendamiseks pistikühendustega
- Ei sisalda testnuppu
- Maksimaalne lülitusvool: 8 A
- Maksimaalne lülituspinge: 240 V AC
Vastavus
- RoHS-ühilduv
AC lülitusvõimsus (aktiivkoormus), max: 2000 VA
Mähise takistus: 1440 Ω ± 10%
Kontaktitüüp: 2 CO contact (AgNi)
Pidev vool: 8 A
DC lülitusvõimsus (aktiivkoormus), max: 192 W @ 24 V
Sügavus: 25.6 mm
Dielektriline tugevus sisend – väljund: 5 kVeff / 1min
Naaberkontaktide dielektriline tugevus: 2.5 KVeff / 1 min
Kõrgus: 29 mm
Niiskus: 40 °C / 93 % rel. humidity, no condensation
Sisselülitusvool: 15 A / 4 s
Max lülitussagedus nimikoormusel: 0.1 Hz
Mehaaniline eluiga: 10 x 10^6 Switch cycles (DC coil)
Netokaal: 14.53 g
Töötemperatuur: -40 °C...70 °C
Samm: 5 mm
Võimsus: 419 mW
Kaitseahel: Free-wheeling diode
Nimijuhtpinge: 24 V DC
Nimivool DC: 17.5 mA
Nimilülituspinge: 240 V AC
Nimipinge: 250 V
Olekunäidik: Green LED
Säilitustemperatuur: -40 °C...85 °C
Väljalülitusviivitus: ≤ 6 ms
Sisselülitusviivitus: ≤ 10 ms
Testnupp saadaval: No
Laius: 13 mm
Juhtme ühendusviis: Plug-in connection
