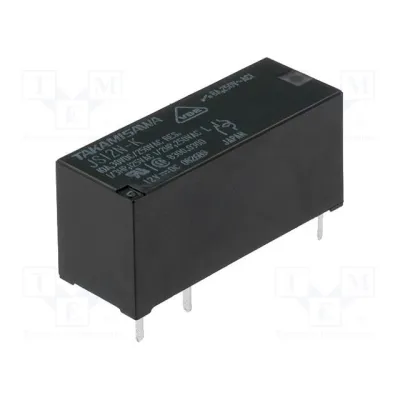

JS-12N-K 12VDC 8A/250VAC 8A/24VDC
Tootekood:JS-12N-K
Uus

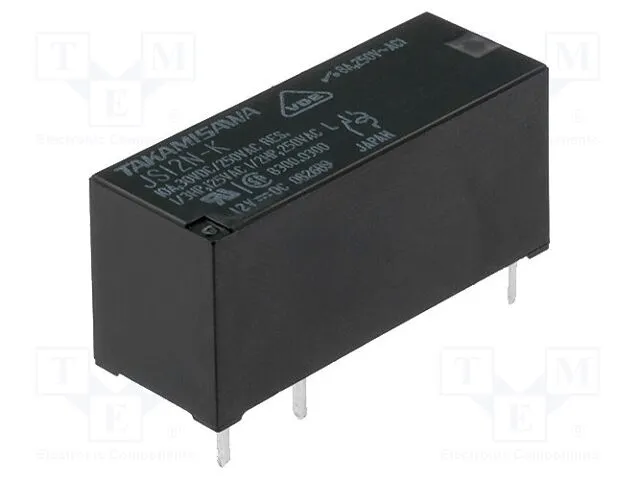

Pilt on illustratiivne
JS-12N-K on miniatuurne 12 V elektromagnetiline jõurelee ettevõttelt FCL Components (endine Fujitsu), mis on loodud usaldusväärseks lülitamiseks kompaktses vormis. See ühepooluseline ümberlülituskontaktiga (SPDT / 1 Form C) relee on loodud keskmiste koormuste suure jõudlusega juhtimiseks piiratud ruumiga keskkondades.
Põhiomadused
- 12 V mähise nimipinge standardsete elektrooniliste juhtimisahelate jaoks.
- Hõbe-tinaoksiidist (AgSnO2) kontaktid pakuvad suurt vastupidavust erosioonile ja usaldusväärset lülitusjõudlust.
- Suur dielektriline tugevus 5 kV mähise ja kontaktide vahel tagab suurepärase elektriisolatsiooni.
- Plastikust tihendatud konstruktsioon võimaldab automaatset jootmist ja sellele järgnevat plaadi pesemist.
- Kompaktne, madala profiiliga disain, mis on optimeeritud suure tihedusega trükkplaatide (PCB) paigutuste jaoks.
Kasutusalad
Tänu oma vastupidavale disainile ja kõrgele isolatsioonile kasutatakse JS-12N-K-d laialdaselt kodumasinates, nagu kliimaseadmed ja pesumasinad. See sobib hästi ka tööstusseadmetele ja erinevatele automatiseerimissüsteemidele, kus on vajalik usaldusväärne keskmise koormuse lülitamine.
Põhiomadused
- 12 V mähise nimipinge standardsete elektrooniliste juhtimisahelate jaoks.
- Hõbe-tinaoksiidist (AgSnO2) kontaktid pakuvad suurt vastupidavust erosioonile ja usaldusväärset lülitusjõudlust.
- Suur dielektriline tugevus 5 kV mähise ja kontaktide vahel tagab suurepärase elektriisolatsiooni.
- Plastikust tihendatud konstruktsioon võimaldab automaatset jootmist ja sellele järgnevat plaadi pesemist.
- Kompaktne, madala profiiliga disain, mis on optimeeritud suure tihedusega trükkplaatide (PCB) paigutuste jaoks.
Kasutusalad
Tänu oma vastupidavale disainile ja kõrgele isolatsioonile kasutatakse JS-12N-K-d laialdaselt kodumasinates, nagu kliimaseadmed ja pesumasinad. See sobib hästi ka tööstusseadmetele ja erinevatele automatiseerimissüsteemidele, kus on vajalik usaldusväärne keskmise koormuse lülitamine.
Mähise takistus: 660 oomi (±10%)
Kontakti kuju: 1 vorm C (SPDT)
Kontakti materjal: AgSnO2 (hõbe-tinaoksiid)
Mõõtmed: 29,0 x 10,0 x 12,5 mm
Korpuse tüüp: Plastikust tihendatud
Tootja: FCL Components (Fujitsu)
Maksimaalne kontakti vool: 8 A
Maksimaalne kontakti pinge: 250 VAC / 24 VDC
Maksimaalne lülitusvõimsus: 2000 VA / 192 W
Paigaldustüüp: PCB (läbiava)
Rakendumispinge: 8,5 VDC
Vabastuspinge: 1,2 VDC
Mähise nimipinge: 12 VDC
Nimivõimsustarve: 220-290 mW
Töötemperatuur: -40°C kuni +85°C
Seeria: JS
Kaal: 5,0 g
Kontakti kuju: 1 vorm C (SPDT)
Kontakti materjal: AgSnO2 (hõbe-tinaoksiid)
Mõõtmed: 29,0 x 10,0 x 12,5 mm
Korpuse tüüp: Plastikust tihendatud
Tootja: FCL Components (Fujitsu)
Maksimaalne kontakti vool: 8 A
Maksimaalne kontakti pinge: 250 VAC / 24 VDC
Maksimaalne lülitusvõimsus: 2000 VA / 192 W
Paigaldustüüp: PCB (läbiava)
Rakendumispinge: 8,5 VDC
Vabastuspinge: 1,2 VDC
Mähise nimipinge: 12 VDC
Nimivõimsustarve: 220-290 mW
Töötemperatuur: -40°C kuni +85°C
Seeria: JS
Kaal: 5,0 g
