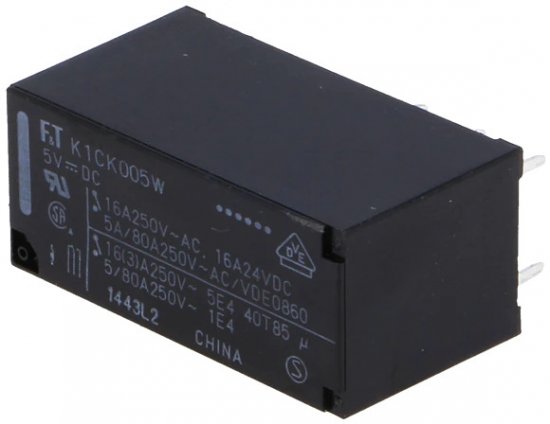

FTR-K1CK005W on 5V alalispingemähisega elektromagnetiline jõurelee, mis joodetakse otse trükkplaadile. Üks ümberlülituv kontakt ehk SPDT võimaldab valida kahe vooluahela vahel. Relee sobib näiteks kodumasinate, valgustuse ja automaatikaseadmete juhtskeemidesse.
Kontaktide nimikoormus on 16A / 250VAC või 16A / 24VDC takistuskoormusel. Mootorite, trafode ja muude induktiivkoormuste lülitamisel tuleb lähtuda andmelehe vastavatest piirangutest, mitte ainult 16A nimiväärtusest. Üle 10A koormuse korral tuleb arvestada ka trükkplaadilt releesse kanduva soojusega.
Mähise nimivõimsus on 400mW, mis tähendab 5V juures ligikaudu 80mA voolu. See on eraldiseisev relee, mitte valmis juhtmoodul; ühendusskeem ja trükkplaadi avade paigutus on tootja andmelehel.
Tooteseeria: FTR-K1
Tüüp: elektromagnetiline jõurelee
Mähise nimipinge: 5VDC
Mähise nimivõimsus: 400mW (20°C juures)
Mähise vool: ligikaudu 80mA nimipingel
Mähise takistus: 62Ω ±10% (20°C juures)
Kontaktide konfiguratsioon: SPDT / 1 ümberlülituv kontakt (1 Form C)
Kontaktide nimikoormus: 16A / 250VAC või 16A / 24VDC, takistuskoormus
Kontaktide materjal: AgSnO₂
Rakendumisaeg: kuni 15ms, kontaktipõrketa
Vabastusaeg: kuni 5ms, kontaktipõrketa ja kaitsedioodita
Paigaldus: trükkplaadile, läbiviikmontaaž (THT)
Korpuse tüüpilised mõõtmed: 29×12,7×15,7mm (P×L×K)
Töötemperatuur: −40…+85°C, jäätumiseta
-
