Tootekood:TSG6020
Tootja:
FNIRSI
Uus
Pilt on illustratiivne

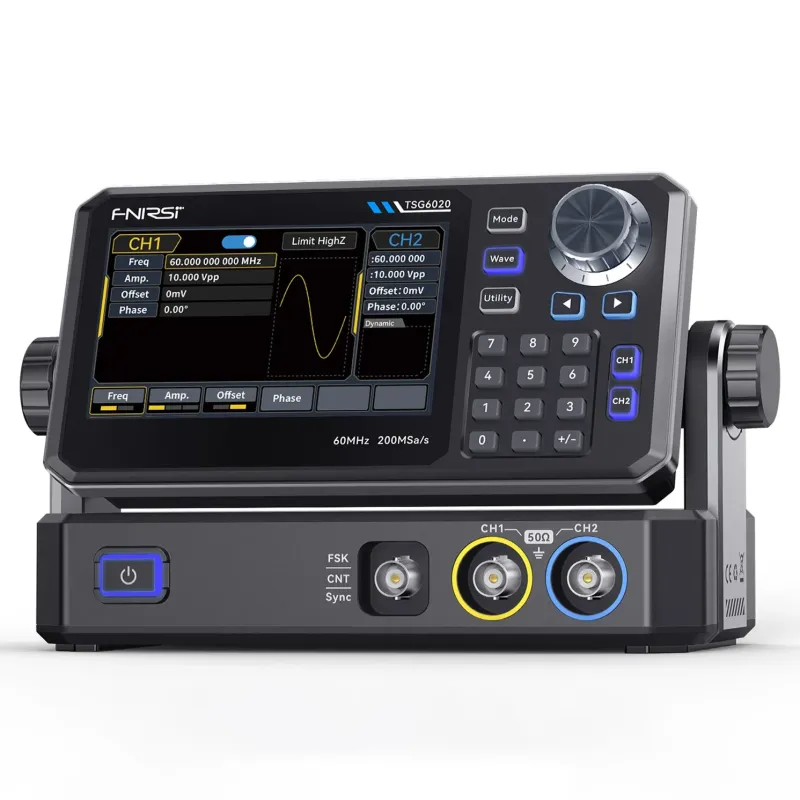

FNIRSI TSG6020 on tipptasemel kahekanaliline signaaligeneraator, mis pakub professionaalset täpsust tänu 200 MSa/s diskreetimissagedusele ja 14-bitisele vertikaalsele resolutsioonile. See on mitmekülgne tööriist, mis suudab genereerida nii standardseid lainekujusid kui ka kasutaja poolt määratud suvalisi signaale, olles asendamatu abiline arendustöös ja elektroonika testimisel.

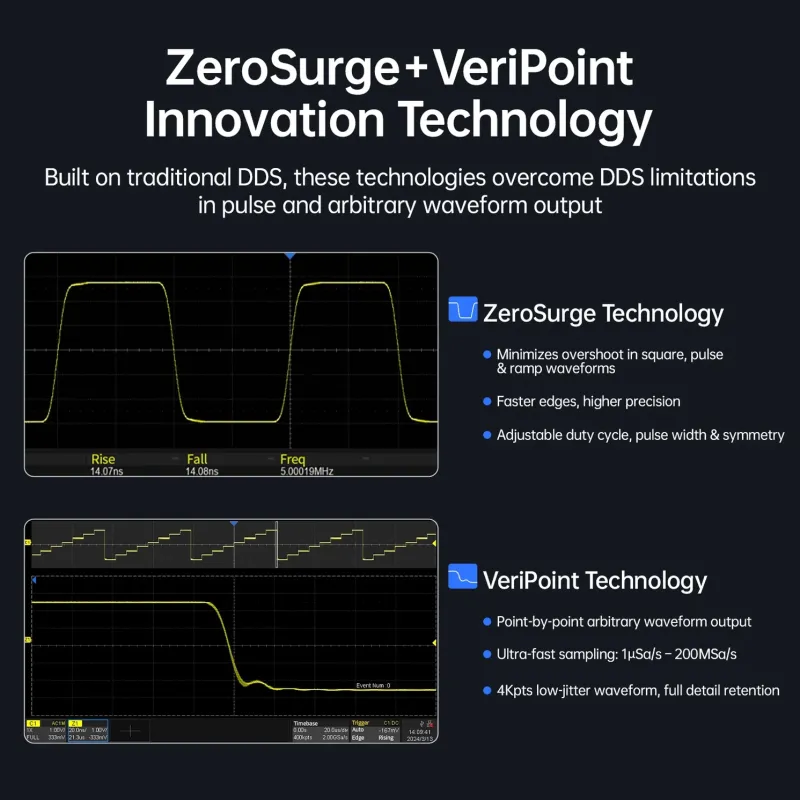

Seade on varustatud ZeroSurge tehnoloogiaga, mis minimeerib signaali ülevõnkeid (kuni ≤1%) ja tagab ülikriitilised tõusu- ja langusajad, luues puhtad ja selged impulssignaalid. Tänu VeriPoint tehnoloogiale on võimalik saavutada täpne poindipõhine väljund, mis säilitab kõik lainekuju detailid minimaalse värina ehk jitter’iga.

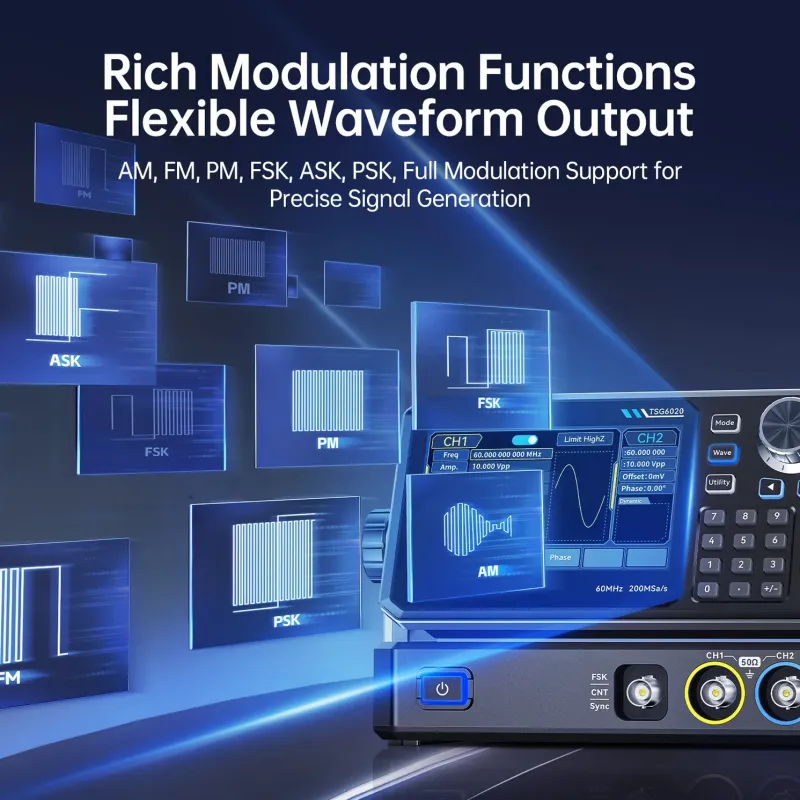

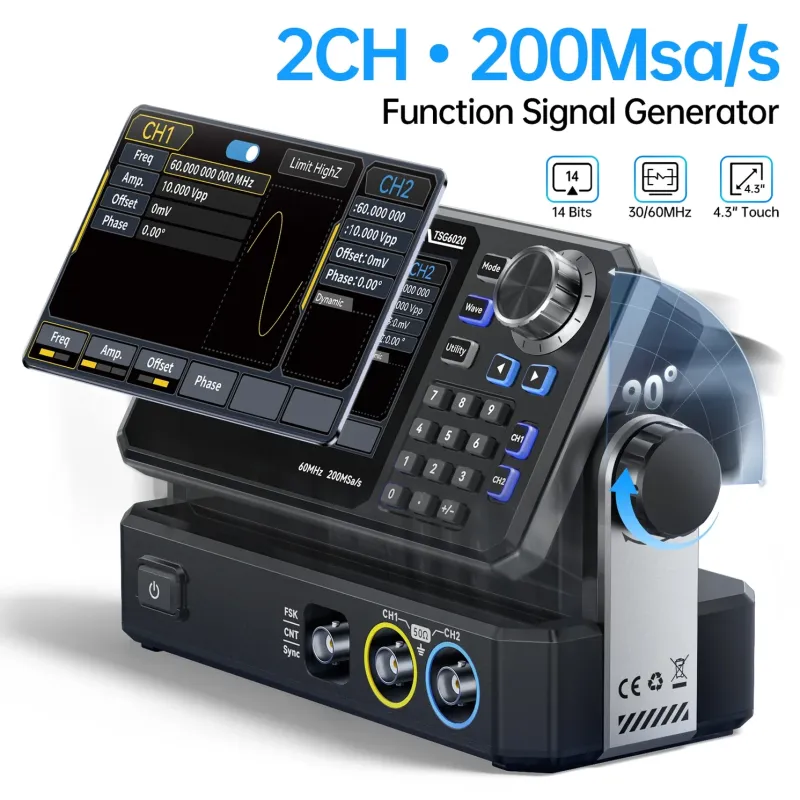

Intuitiivne 4,3-tolline TFT-LCD puuteekraan koos füüsiliste nuppudega muudab seadme kasutamise kiireks ja mugavaks. Olgu tegemist keeruliste modulatsioonide (AM, FM, PM, FSK, ASK, PSK) seadistamise või sageduse pühkimise analüüsiga, TSG6020 pakub selget ülevaadet ja täpset kontrolli. Sisseehitatud 7-kohaline sagedusmõõtja ja efektiivne jahutussüsteem tagavad seadme pikaajalise stabiilsuse igas töökeskkonnas.
Seade on varustatud ZeroSurge tehnoloogiaga, mis minimeerib signaali ülevõnkeid (kuni ≤1%) ja tagab ülikriitilised tõusu- ja langusajad, luues puhtad ja selged impulssignaalid. Tänu VeriPoint tehnoloogiale on võimalik saavutada täpne poindipõhine väljund, mis säilitab kõik lainekuju detailid minimaalse värina ehk jitter’iga.
Intuitiivne 4,3-tolline TFT-LCD puuteekraan koos füüsiliste nuppudega muudab seadme kasutamise kiireks ja mugavaks. Olgu tegemist keeruliste modulatsioonide (AM, FM, PM, FSK, ASK, PSK) seadistamise või sageduse pühkimise analüüsiga, TSG6020 pakub selget ülevaadet ja täpset kontrolli. Sisseehitatud 7-kohaline sagedusmõõtja ja efektiivne jahutussüsteem tagavad seadme pikaajalise stabiilsuse igas töökeskkonnas.

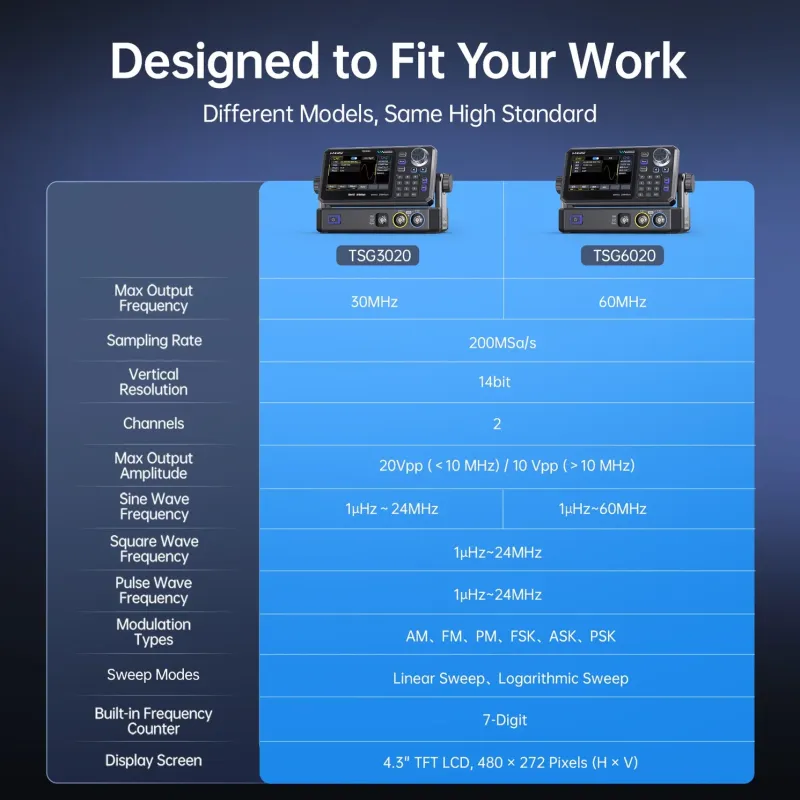

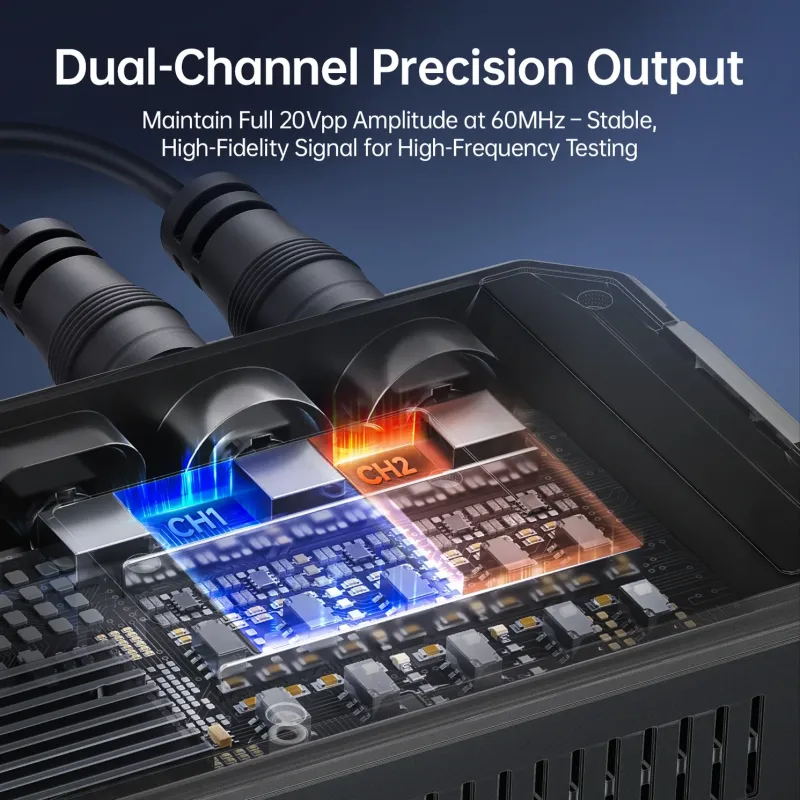

Kanalite arv: 2

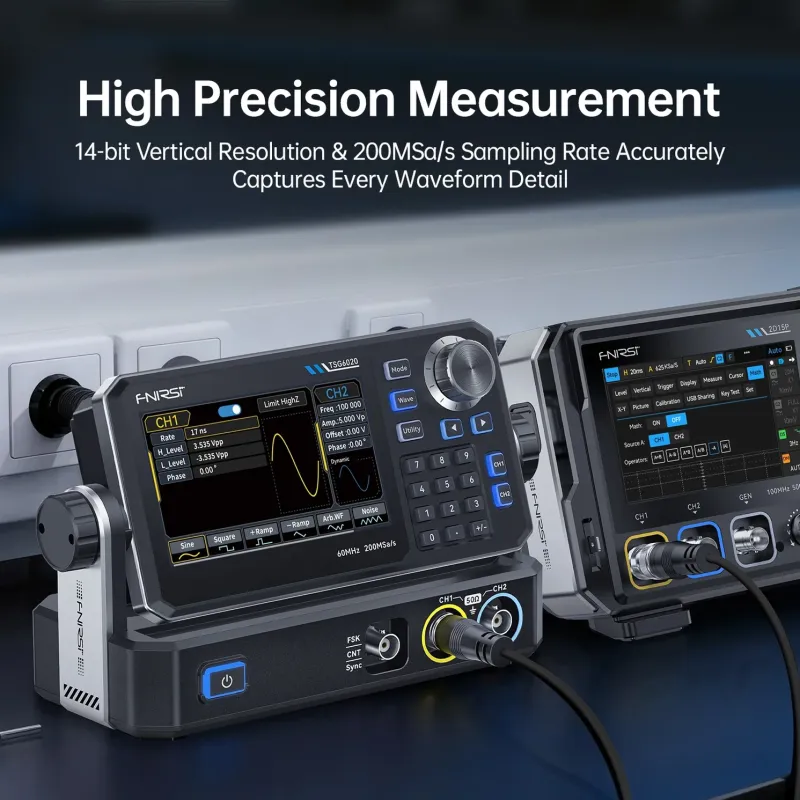

Diskreetimissagedus: 200 MSa/s
Vertikaalne resolutsioon: 14 bitti
Maksimaalne sagedus: 60 MHz (TSG6020)
Amplituudi vahemik (kõrge takistus, <10 MHz): 2 mVpp – 20 Vpp
Amplituudi vahemik (kõrge takistus, >10 MHz): 2 mVpp – 10 Vpp
Amplituudi vahemik (50 Ω, <10 MHz): 1 mVpp – 10 Vpp
Amplituudi vahemik (50 Ω, >10 MHz): 1 mVpp – 5 Vpp
Standardse lainekuju tüübid: siinus, ruut, saehammas, impulss, müra, DC
Suvalised lainekujud: kasutaja määratud, VeriPoint punkt-punkti väljund
Ülevõnge: ≤1% (ruut-, impulss-, saehammassignaalid)
Tõusu-/langusaeg: ≤13,5 ns
Lainekuju diskreetimisvahemik: 1 µSa/s kuni 200 MSa/s
Värin (jitter): <200 ps
Modulatsioonid: AM, FM, PM, FSK, ASK, PSK
Sageduse pühkimine (Sweep): lineaarne/logaritmiline, 1 ms kuni 500 s ±0,1%

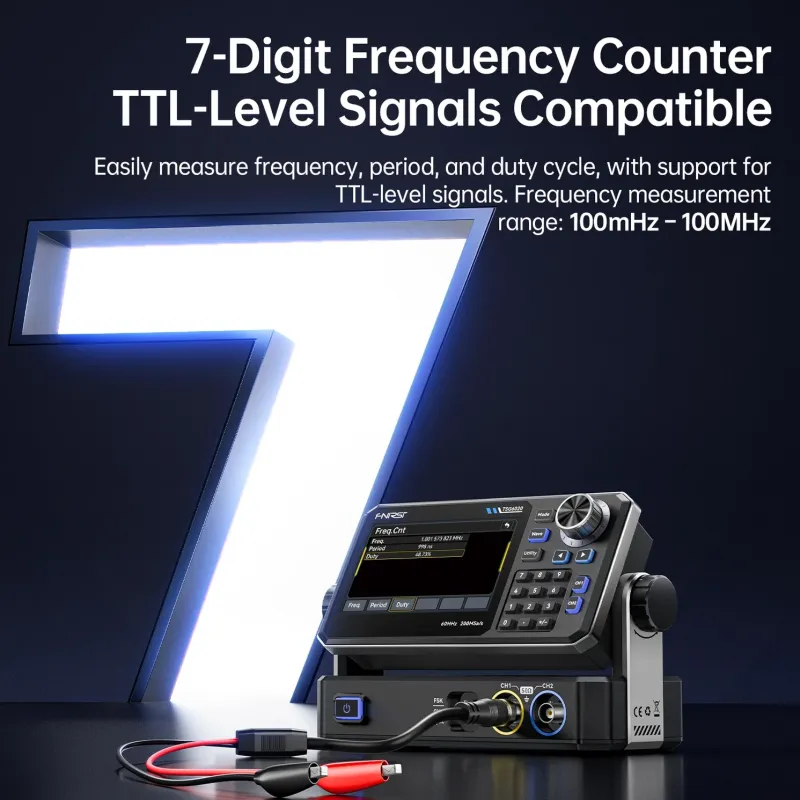

Sagedusmõõtja: seitsmekohaline, 100 mHz kuni 100 MHz, täpsus ±51 ppm
Faasimüra: ≤ -125 dBc/Hz @ 10 MHz (10 kHz nihe)
Harmooniline moonutus: < -40 dBc @ 30–60 MHz
Ekraan: 4,3" TFT-LCD puuteekraan
Mälu: kuni 24 kohandatud lainekuju salvestamine
Väljundi kaitse: kanalite isolatsioon, maanduskaitse, TTL-ühilduv sünergia
Töötemperatuur: -5 kuni 40 °C
Suhteline õhuniiskus: <80%

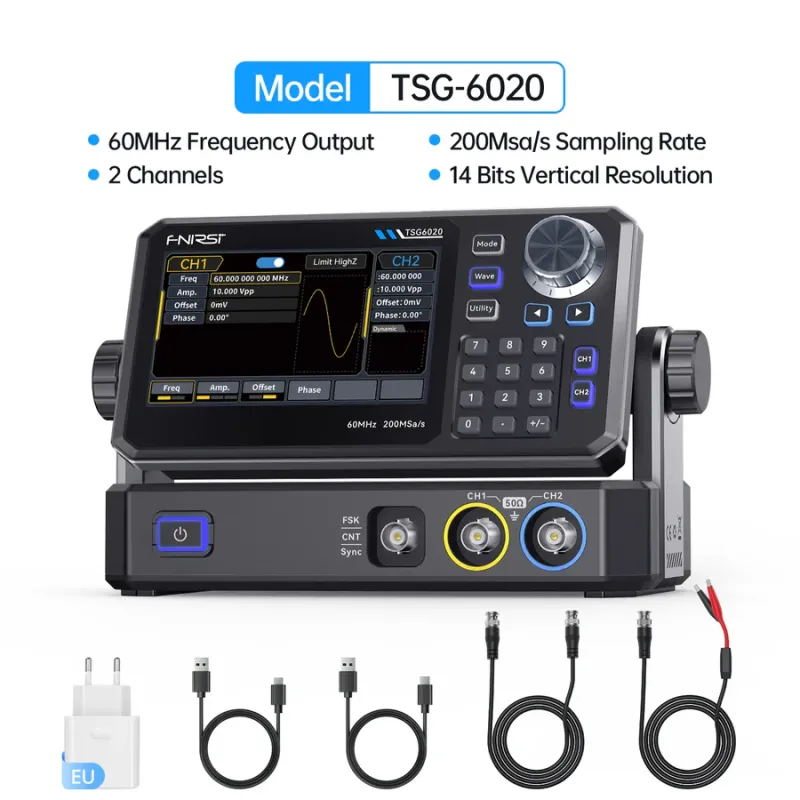

Komplekti kuulub: TSG6020 signaaligeneraator
Laadimisadapter (EU pistik)
Type-C laadimiskaabel
Andmekaabel
Testkaabel
Krokodilliotsadega kaablid
Diskreetimissagedus: 200 MSa/s
Vertikaalne resolutsioon: 14 bitti
Maksimaalne sagedus: 60 MHz (TSG6020)
Amplituudi vahemik (kõrge takistus, <10 MHz): 2 mVpp – 20 Vpp
Amplituudi vahemik (kõrge takistus, >10 MHz): 2 mVpp – 10 Vpp
Amplituudi vahemik (50 Ω, <10 MHz): 1 mVpp – 10 Vpp
Amplituudi vahemik (50 Ω, >10 MHz): 1 mVpp – 5 Vpp
Standardse lainekuju tüübid: siinus, ruut, saehammas, impulss, müra, DC
Suvalised lainekujud: kasutaja määratud, VeriPoint punkt-punkti väljund
Ülevõnge: ≤1% (ruut-, impulss-, saehammassignaalid)
Tõusu-/langusaeg: ≤13,5 ns
Lainekuju diskreetimisvahemik: 1 µSa/s kuni 200 MSa/s
Värin (jitter): <200 ps
Modulatsioonid: AM, FM, PM, FSK, ASK, PSK
Sageduse pühkimine (Sweep): lineaarne/logaritmiline, 1 ms kuni 500 s ±0,1%
Sagedusmõõtja: seitsmekohaline, 100 mHz kuni 100 MHz, täpsus ±51 ppm
Faasimüra: ≤ -125 dBc/Hz @ 10 MHz (10 kHz nihe)
Harmooniline moonutus: < -40 dBc @ 30–60 MHz
Ekraan: 4,3" TFT-LCD puuteekraan
Mälu: kuni 24 kohandatud lainekuju salvestamine
Väljundi kaitse: kanalite isolatsioon, maanduskaitse, TTL-ühilduv sünergia
Töötemperatuur: -5 kuni 40 °C
Suhteline õhuniiskus: <80%
Komplekti kuulub: TSG6020 signaaligeneraator
Laadimisadapter (EU pistik)
Type-C laadimiskaabel
Andmekaabel
Testkaabel
Krokodilliotsadega kaablid
-
