Tootekood:VTBB1N
Uus
Pilt on illustratiivne

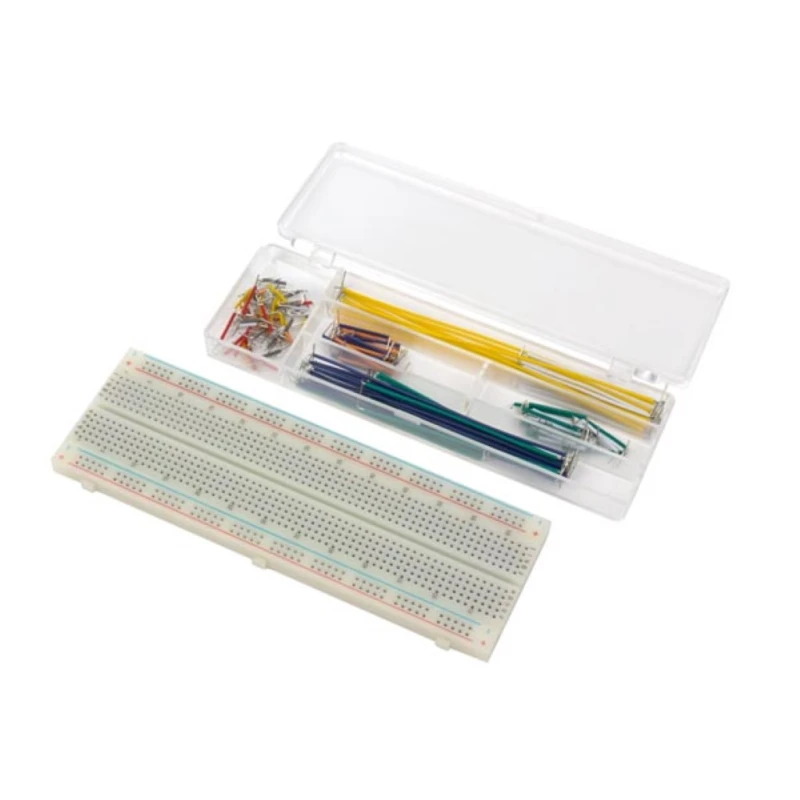

Velleman VTBB1N on professionaalne prototüüpimiskomplekt, mis on loodud elektroonikaahelate kiireks kokkupanekuks ja testimiseks ilma jootmisvajaduseta. See komplekt pakub usaldusväärset platvormi keerukate projektide arendamiseks, kombineerides suure mahutavusega makettplaadi spetsiaalse ühendusjuhtmete komplektiga.
Põhiomadused
- Sisaldab standardset 830-punktilist jootmisvaba makettplaati, mis on valmistatud vastupidavast ABS-plastikust.
- Organiseeritud paigutus kahe 63 klemmiga peaveeru ja kahe 50 kontaktiga toitesiiniga.
- Sisaldab 140 jäika 22 AWG ühendusjuhet erinevates pikkustes paindlikuks ahelate kujundamiseks.
- Ühendusjuhtmed on eelnevalt kooritud ja täisnurga all painutatud, et hõlbustada puhast ja turvalist paigaldust.
- Sisaldab läbipaistvat plastikust hoiukarpi ühendusjuhtmete korrastatuna hoidmiseks.
Kasutusalad
See komplekt on spetsiaalselt loodud mikrokontrolleritel ja diskreetsetel komponentidel põhinevate seadmete prototüüpimiseks. Selle jootmisvaba konfiguratsioon ja eelvormitud juhtmekomplekt muudavad selle ideaalseks kiireks ahelate itereerimiseks ja testimiseks professionaalsetes, harrastus- või hariduskeskkondades.
Põhiomadused
- Sisaldab standardset 830-punktilist jootmisvaba makettplaati, mis on valmistatud vastupidavast ABS-plastikust.
- Organiseeritud paigutus kahe 63 klemmiga peaveeru ja kahe 50 kontaktiga toitesiiniga.
- Sisaldab 140 jäika 22 AWG ühendusjuhet erinevates pikkustes paindlikuks ahelate kujundamiseks.
- Ühendusjuhtmed on eelnevalt kooritud ja täisnurga all painutatud, et hõlbustada puhast ja turvalist paigaldust.
- Sisaldab läbipaistvat plastikust hoiukarpi ühendusjuhtmete korrastatuna hoidmiseks.
Kasutusalad
See komplekt on spetsiaalselt loodud mikrokontrolleritel ja diskreetsetel komponentidel põhinevate seadmete prototüüpimiseks. Selle jootmisvaba konfiguratsioon ja eelvormitud juhtmekomplekt muudavad selle ideaalseks kiireks ahelate itereerimiseks ja testimiseks professionaalsetes, harrastus- või hariduskeskkondades.
Katseplaadi mõõtmed: 165.5 x 56.5 x 8.5 mm
Konfiguratsioon: 630 terminaliauku, 200 jaotusauku (2 toitesiini)
Kontakti materjal: Roostevaba teras
IC mahutavus: 9 (14-viigulist mikroskeemi)
Ühendusjuhtmete karbi mõõtmed: 170 x 55 x 18 mm
Ühendusjuhtmed: 140 tk (14 pikkust x 10 tk)
Materjal: ABS-plastikust korpus
Max voolutugevus: 3 A
Max pinge: 30 V
Ühenduspunktide arv: 830
Samm: 2.54 mm (0.1")
Kaal: 150 g
Juhtme omadused: Eelkooritud (7 mm) ja 90° nurga alla painutatud
Juhtme läbimõõt: 22 AWG
Juhtmete pikkused: 2 kuni 125 mm
Konfiguratsioon: 630 terminaliauku, 200 jaotusauku (2 toitesiini)
Kontakti materjal: Roostevaba teras
IC mahutavus: 9 (14-viigulist mikroskeemi)
Ühendusjuhtmete karbi mõõtmed: 170 x 55 x 18 mm
Ühendusjuhtmed: 140 tk (14 pikkust x 10 tk)
Materjal: ABS-plastikust korpus
Max voolutugevus: 3 A
Max pinge: 30 V
Ühenduspunktide arv: 830
Samm: 2.54 mm (0.1")
Kaal: 150 g
Juhtme omadused: Eelkooritud (7 mm) ja 90° nurga alla painutatud
Juhtme läbimõõt: 22 AWG
Juhtmete pikkused: 2 kuni 125 mm
