Toitemoodul CC/CV step-up/step-down 5...32V/1...30V 10A 80W

Tootekood:OKY3500-2
Tootja:Okystar
Toitemoodul CC/CV step-up/step-down  5...32V/1...30V 10A 80W

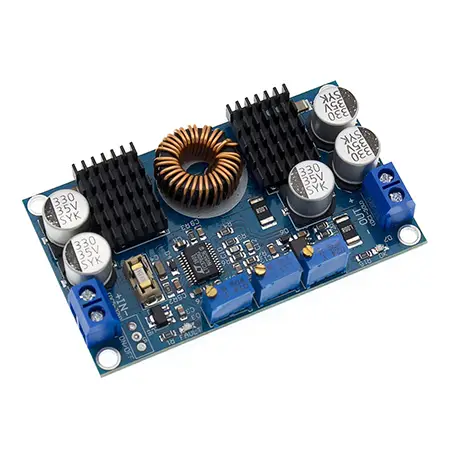

Pilt on illustratiivne

OKY3500-2 on LTC3780 kontrolleril põhinev kõrge kasuteguriga automaatne buck-boost toitemoodul. See on loodud pakkuma stabiilset väljundpinget laiast ja muutuvast sisendpinge allikast, mis teeb selle väga mitmekülgseks kohandatud toiteallikate lahenduste jaoks. Moodul suudab hoida stabiilset väljundpinget ka siis, kui sisendpinge on seadistatud väljundpingest madalam, kõrgem või sellega võrdne.

Põhiomadused
Moodul tõstab või alandab pinget automaatselt, et hoida väljund stabiilsena ja reguleerituna. See toetab nii püsipinge (CV) kui ka püsivoolu (CC) režiimi, pakkudes paindlikku toiteallikat. Integreeritud alapingekaitse ja kasutaja poolt vahetatav kaitse kaitsevad nii toiteallikat kui ka ühendatud seadmeid. Plaadil olev LED-veaindikaator võimaldab kiiret diagnostikat.

Kasutusalad
Tänu võimele taluda kõikuvaid sisendpingeid sobib see ideaalselt nõudlikesse rakendustesse. See on suurepärane valik päikeseenergial töötavatele laadimissüsteemidele, stabiilsete toiteallikate loomiseks sülearvutitele sõidukites ja mitmesuguste autoelektroonika projektide jaoks.

Kasutamine

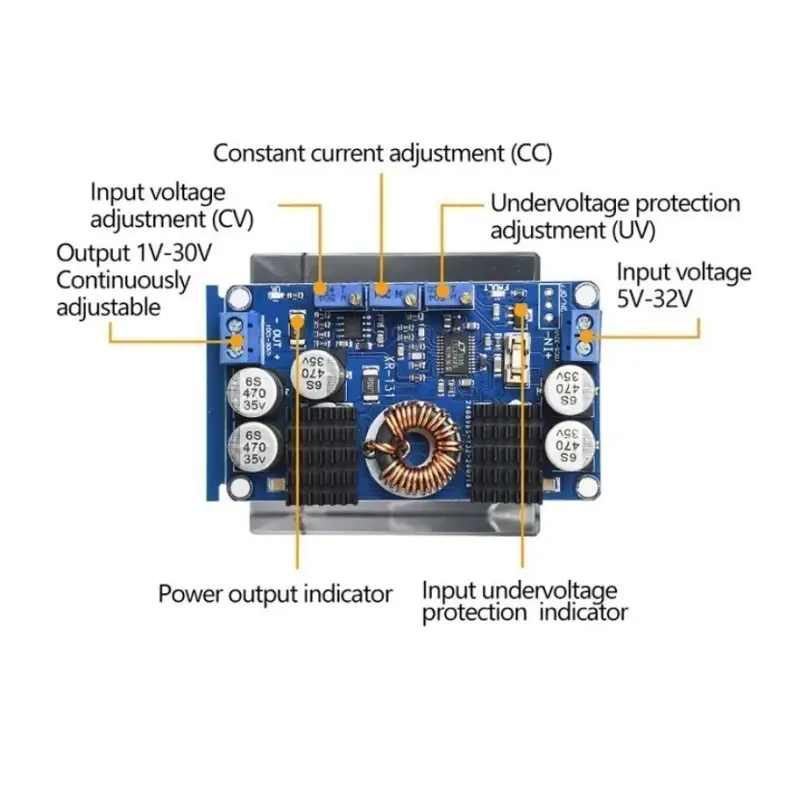

Ühendades sisendile toide, saab alustada seadistustega, sisendpoolest lugedes esimene trimmer määrab madalpinge katkestuse, järgmine (keskmine) on CC juhtimine (Püsivoolu režiim), viimane (väljundpoolel) on CV režiimile (Püsipinge)



Sisendi vastupidine ühenduskaitse: Ei
Sisendpinge: DC 5-32V
Töötemperatuuri vahemik: -45 ~ +85 °C
Väljundvool: 10A (MAX), pikaajaliselt 7A piires
Väljundvõimsus: 80W, tipp 130W, üle 80W palun tugevdada soojuse hajutamist
Väljundi vastupidine ühenduskaitse: Ei
Väljundi pulsatsioon: 50mV (mõõdetud 5A juures 12V -> 12V)
Väljundpinge: DC 1V-30V pidevalt reguleeritav
Lühisekaitse: Jah
Mõõdud: 77.6 x 46.5 x 15 mm
