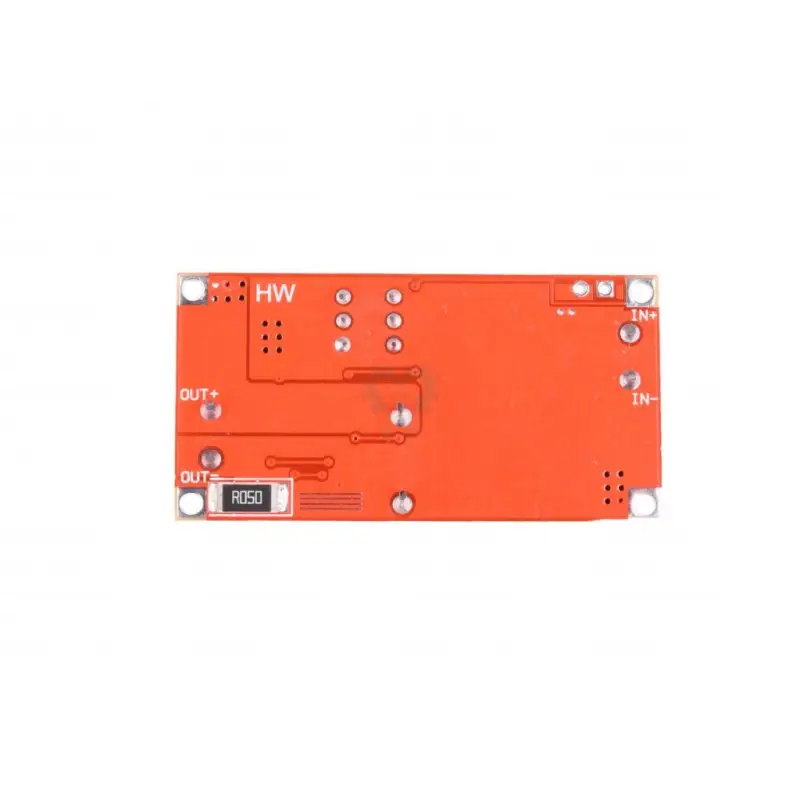

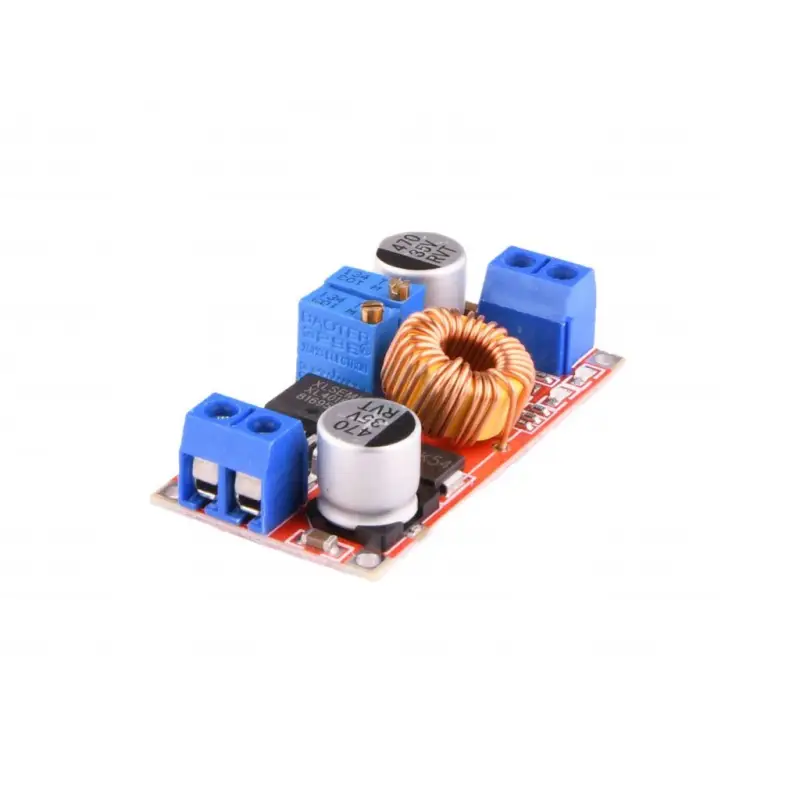

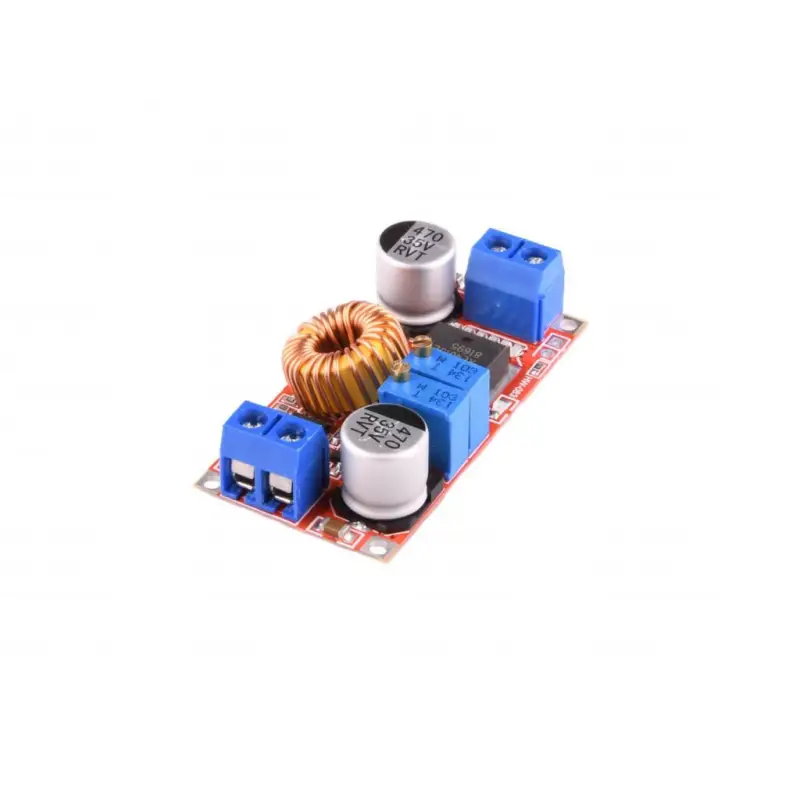

Toitemoodul DC/DC CC/CV step-down 8..36V/1.25...28V 3A 50W
Tootekood:LA122013
Uus
Pilt on illustratiivne

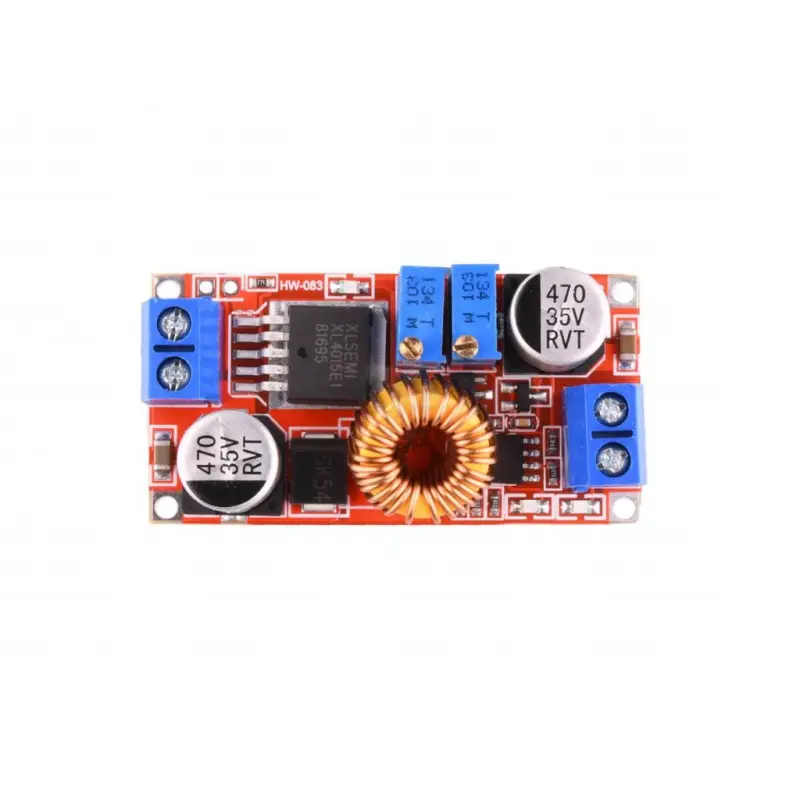

See astmeline DC-DC muundurimoodul, mis põhineb XL4015 kiibil, muundab kõrgema alalisvoolu sisendpinge madalamaks, reguleeritavaks alalisvoolu väljundpingeks.
Peamised omadused
- Toetab konstantse pinge (CV) režiimi
- Toetab konstantse voolu (CC) režiimi
- Väljundpinge on reguleeritav potentsiomeetri abil
- Väljundvool on reguleeritav potentsiomeetri abil
- Integreeritud lühisekaitse
- Integreeritud ülekuumenemiskaitse
- Integreeritud väljundvoolu piiramine
Rakendused
Seda moodulit saab kasutada reguleeritava toiteallikana, erinevat tüüpi akude laadijana (toetades CC/CV režiime) või võimsate LED-ide draiverina.
Peamised omadused
- Toetab konstantse pinge (CV) režiimi
- Toetab konstantse voolu (CC) režiimi
- Väljundpinge on reguleeritav potentsiomeetri abil
- Väljundvool on reguleeritav potentsiomeetri abil
- Integreeritud lühisekaitse
- Integreeritud ülekuumenemiskaitse
- Integreeritud väljundvoolu piiramine
Rakendused
Seda moodulit saab kasutada reguleeritava toiteallikana, erinevat tüüpi akude laadijana (toetades CC/CV režiime) või võimsate LED-ide draiverina.
Sisendpinge: 8V-36V DC
Väljundpinge: 1.25V-28V DC (reguleeritav)
Väljundvool: Max 5A (reguleeritav, vajab jahutusradiaatorit >3A või >2A korral)
Väljundvõimsus: tüüpiline 50 W (lühiajaline maks. 72 W)
Kasutegur: Kuni 96%
Lülitussagedus: 180 kHz
Pinge reguleerimine: ±2.5%
Koormuse reguleerimine: ±0.5%
Väljundi pulsatsioon: 50mV (max) 20M ribalaius
Töötemperatuur: -40°C kuni +85°C
Kaitse: Lühis, Ülekuumenemine, Ülevoolu piirang
Sisendi vastupolaarsuskaitse: Puudub
Mõõtmed: ~51mm x 26mm x 14mm
Mooduli tüüp: Mitteisoleeritud Buck (astmeline alandamine) CC/CV
Väljundpinge: 1.25V-28V DC (reguleeritav)
Väljundvool: Max 5A (reguleeritav, vajab jahutusradiaatorit >3A või >2A korral)
Väljundvõimsus: tüüpiline 50 W (lühiajaline maks. 72 W)
Kasutegur: Kuni 96%
Lülitussagedus: 180 kHz
Pinge reguleerimine: ±2.5%
Koormuse reguleerimine: ±0.5%
Väljundi pulsatsioon: 50mV (max) 20M ribalaius
Töötemperatuur: -40°C kuni +85°C
Kaitse: Lühis, Ülekuumenemine, Ülevoolu piirang
Sisendi vastupolaarsuskaitse: Puudub
Mõõtmed: ~51mm x 26mm x 14mm
Mooduli tüüp: Mitteisoleeritud Buck (astmeline alandamine) CC/CV
-
