Toitemoodul DC/DC step-up 5/8/9/12V

See miniatuurne DC-DC pingetõstur tagab stabiilse 12V väljundpinge madalapingelisest alalisvooluallikast. Moodul on ideaalne kompaktsetesse rakendustesse, näiteks elektroonika toitmiseks ühest liitiumakust või 5V toiteallikast.

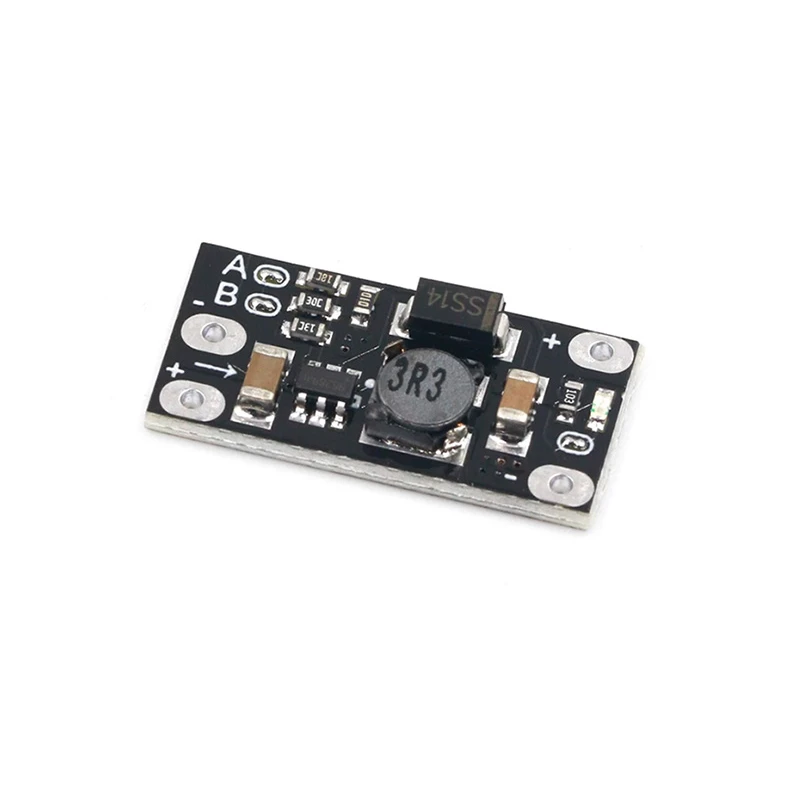

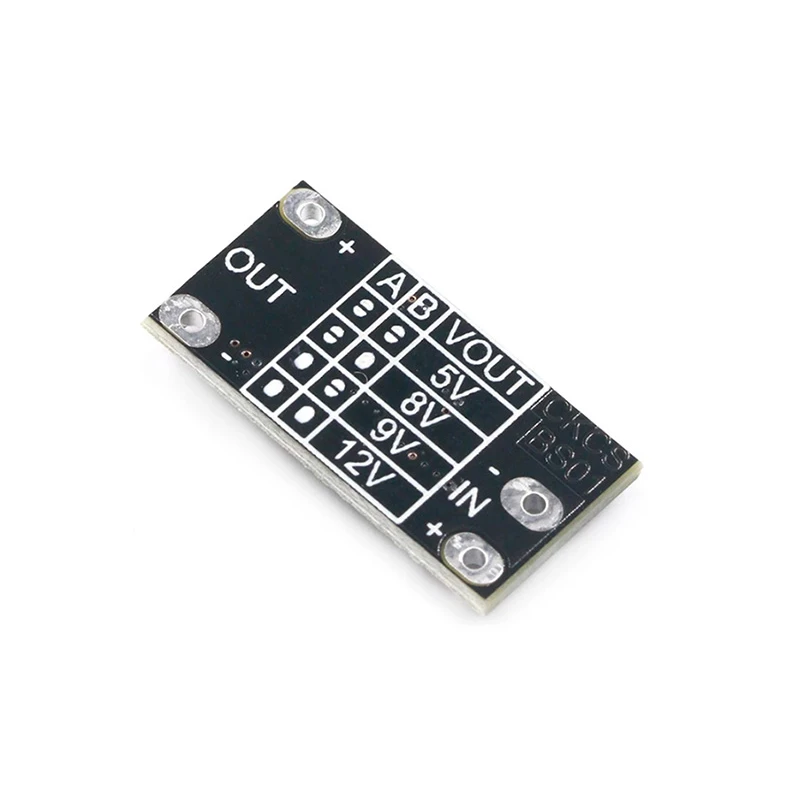

Moodulil saab väljundpinget muuta olenevalt A/B kontaktide jootest (vt pilt 2.)

Joode puudub: -  Jootega: +

5V A- B-

8V A- B+

9V A+ B-

12V A+ B+

Omadused ja jõudlus
Mooduli sisendpinge peab korrektseks tööks olema madalam kui 12V väljundpinge. Väljundvõimekus sõltub sisendpingest:
- 3.7V sisendist (nt Li-ion element): tagab 12V/0.3A.
- 5V sisendist (nt USB-toide): tagab 12V/0.5A.

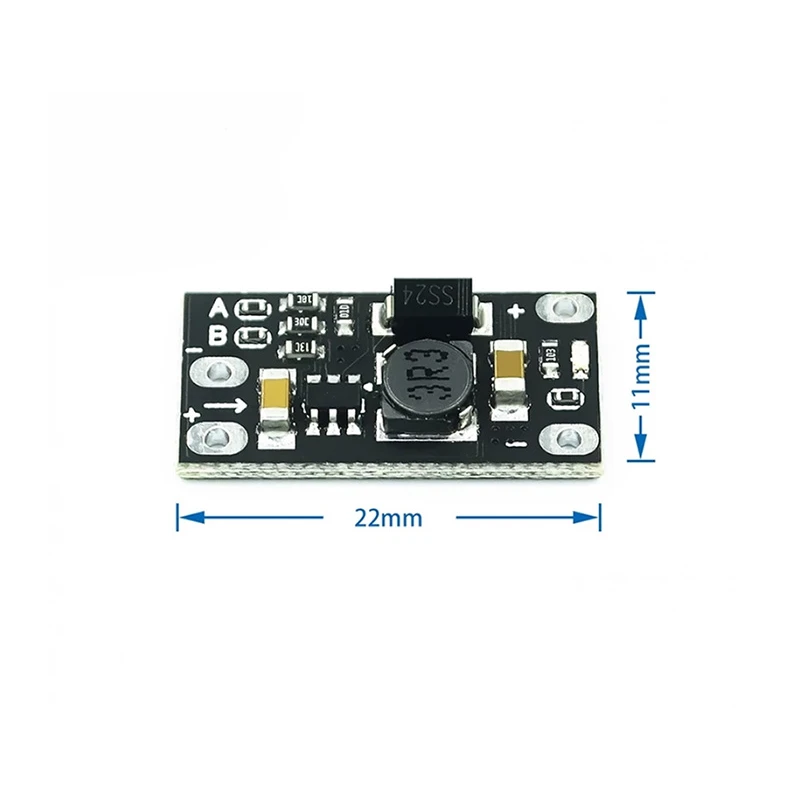

Plaadil on olekuindikaator-LED, mis tarbib umbes 1 mA. Mooduli tühijooksu voolutarve on alla 1 mA, kui indikaator on välja lülitatud. Oma kompaktsete mõõtmetega (11mm x 22mm) sobib see ideaalselt erinevatesse elektroonika projektidesse.
