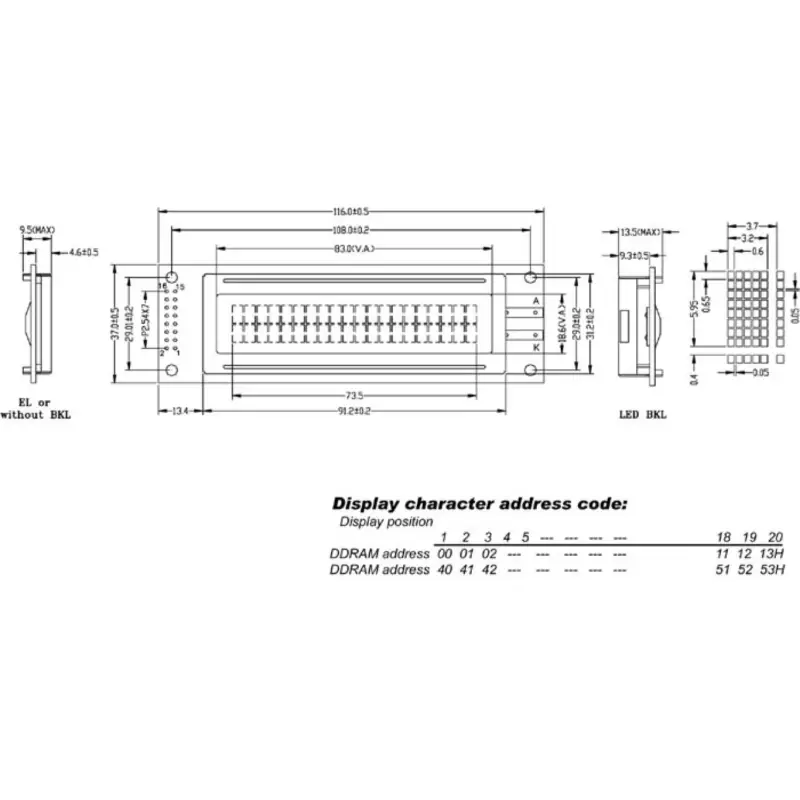

LCD 20 x 2 tabloo kollase taustvalgustusega (BOTTOM VIEW TRANSFLECTIVE )

Spetsifikatsioonid
taustvalgus: LED
LCD tüüp + värv: STN kollakasroheline
omadused: 5 x 8 punkti kursoriga
sisseehitatud kontroller (KS0066U või samaväärne)
+5V toiteallikas
1/16 töötsükkel
BKL-i juhitakse pin1, pin2 või pin15, pin16 või A, K kaudu
absoluutne maksimaalne nimiväärtus: toiteallikas (Vdd-Vss): -0,3 ~ 5,5V
sisendpinge (Vi): -0,3 ~ Vdd
elektrooniline: sisendpinge (Vdd): 4,7 ~ 5,5V (at +5V) / 2,7 ~ 5,3V (at +3,3V)
toitevool (Idd): 2,5mA tüüp. (at Vdd = 5V)
soovitatav LCD juhtpinge (Vdd-V0): 4,3 ~ 4,7V (at 25°)
LED päripinge (Vf): 4,2V tüüp. (at 25°C)
LED pärivool (If): 140mA (at 25°C)
mehaaniline:
mooduli mõõtmed: 116,0 x 37,0mm
vaateala: 83,0 x 18,6mm
punkti suurus: 0,60 x 0,65mm
märgi suurus: 3,20 x 5,95mm
pin'ide paigutus: GND: 1 (Vss)
+5V: 2 (Vdd)
kontrasti reguleerimine: 3 (V0)
H/L registri valiku signaal: 4 (RS)
H/L lugemis-/kirjutamissignaal: 5 (R/W)
H/L lubamissignaal: 6 (E)
H/L andmesiiniliinid: 7 ~ 14 (DB0 ~ DB7)
+4,2V BKL jaoks: 15 (A)
toiteallikas BKL jaoks (0V): 16 (K)
