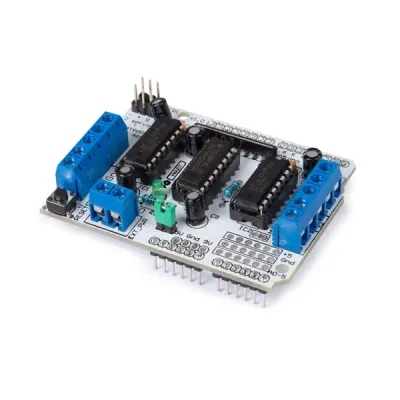

Pilt on illustratiivne
L293D mootori juhtimismoodul ARDUINO®-le
Tootekood: WPSH207
Toode on tarnija laos, eeldatav tarneaeg 28. mai 2025

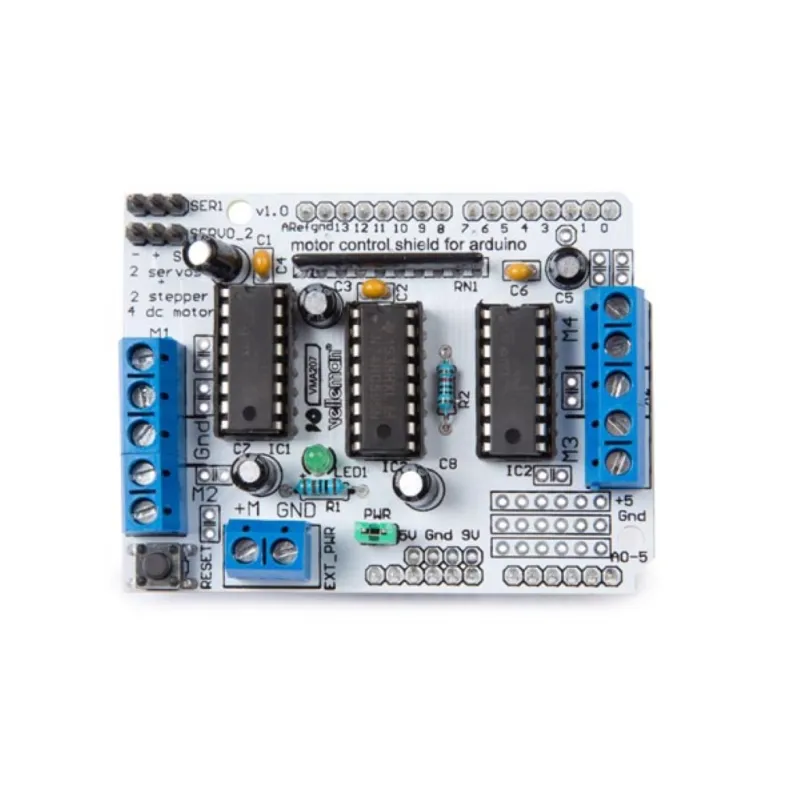

Kilp sisaldab kahte L293D draiverit ja 74HC595 nihkeregistrit. Nihkeregister laiendab 3 Arduino® tihvti 8 tihvtiks, et juhtida mootorite suunda. L293D OE (väljundi lubamine) on otse ühendatud Arduino® PWM väljunditega.
Spetsifikatsioonid
Toote põhiinfo
Kasutusjuhendi keeled: Inglise
Põhivärvid: Hall
Sügavuse ühik: 5.5 cm
Kõrguse ühik: 2 cm
Laiuse ühik: 6.8 cm
Kaalu ühik: 41 g
Kasutusjuhendi keeled: Inglise
Põhivärvid: Hall
Sügavuse ühik: 5.5 cm
Kõrguse ühik: 2 cm
Laiuse ühik: 6.8 cm
Kaalu ühik: 41 g
Tehnilised andmed
Spetsifikatsioonid komplektid & moodulid: kaks L293D mootoridraiveri kiipi, neli H-silda, 0.6 A silla kohta (1.2 A tipp), termiline väljalülituskaitse, sisemised tagasilöögi kaitse dioodid, kuni 4 kahesuunalist alalisvoolumootorit, kuni 2 samm-mootorit, allatõmbavad takistid, et hoida mootorid sisselülitamisel keelatud, eraldi loogika ja mootori toiteühendused, klemmiploki pistikud mootoritele ja toitele, mootori pinged 4.5 VDC kuni 16 VDC, 2 ühendust 5 V hobi servodele
Spetsifikatsioonid komplektid & moodulid: kaks L293D mootoridraiveri kiipi, neli H-silda, 0.6 A silla kohta (1.2 A tipp), termiline väljalülituskaitse, sisemised tagasilöögi kaitse dioodid, kuni 4 kahesuunalist alalisvoolumootorit, kuni 2 samm-mootorit, allatõmbavad takistid, et hoida mootorid sisselülitamisel keelatud, eraldi loogika ja mootori toiteühendused, klemmiploki pistikud mootoritele ja toitele, mootori pinged 4.5 VDC kuni 16 VDC, 2 ühendust 5 V hobi servodele
Operatiivsed omadused
Kodeerimisoskuse tase: 3
Elektroonika oskuse tase: 2
Mehaanika oskuse tase: 1
Jootmise oskuse tase: puudub
Kodeerimisoskuse tase: 3
Elektroonika oskuse tase: 2
Mehaanika oskuse tase: 1
Jootmise oskuse tase: puudub
