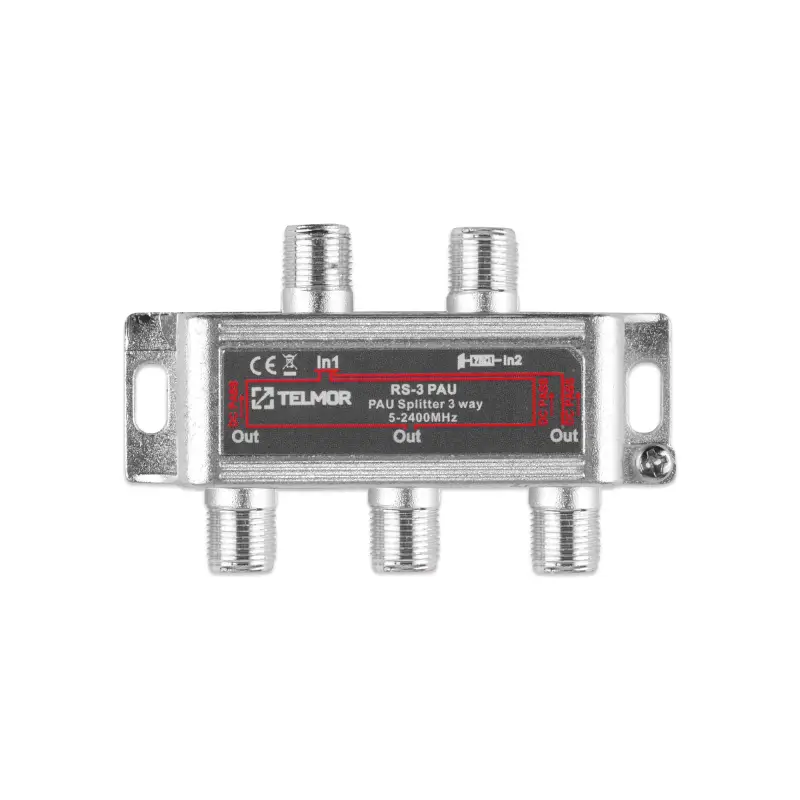

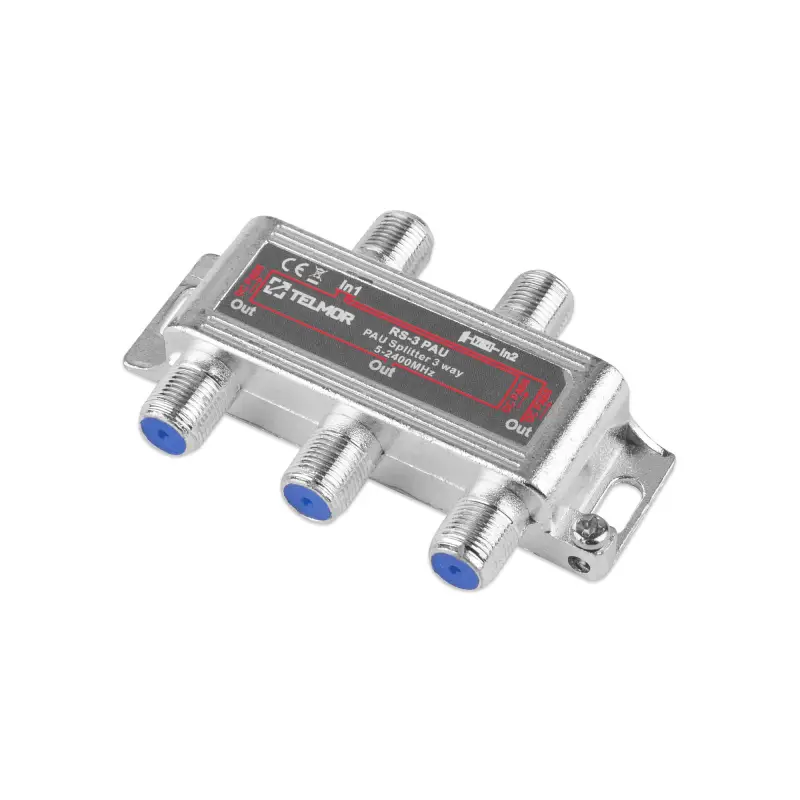

RS-3 PAU SPLITTER 3X 2.4G TELMOR

Omadused
- TELMOR seeria RS/RSQ ja TS/TSQ sisemised splitterid ja harukarbid on kasutatavad koaksiaalsetes SAT-IF jaotusvõrkudes, mis töötavad DVB-S/S2 (QPSK, 8PSK) signaalidega ja/või digitaalsete maapealsete televisioonisignaalidega (COFDM, FM ja DAB).
- Kõik splitterite väljundid võimaldavad voolu läbipääsu sisendisse ja kõik harukarbid võimaldavad voolu läbipääsu läbi magistraalliini, st väljundist sisendisse.
- Kvaliteetsed survevalatud rauast korpused, mis on kaetud vase ja tsingi sulamiga. Kaaned on joodetud, et tagada kõrge varjestusaste.
- Sagedusvahemik 5 - 2400 MHz.
- Kvaliteetne survevalatud korpus vase ja tsingi sulamist kattega.
- F-tüüpi emased konnektorid RS ja TS seerias.
- Pressitavad konnektorid RSQ ja TSQ seerias.
- Ideaalne DVB-T/T2 ja DVB-S2/S2X signaalide jaoks.
- Vooluülekanne väljunditest sisendisse splitterites - max 500 mA.
- Voolu läbipääs magistraalis (väljund/sisend) harukarpides.
- EMI - RFl>-120dB.
- Klass A
Tehnilised andmed
Summutus max. (IN -OUT)
- 5 - 40 MHz: 6,5 dB
- 41 - 470 MHz: 7,6 dB
- 470 - 1350 MHz: 8,5 dB
- 1350-2000 MHz: 10,0 dB
- 2000-2400 MHz: 10,5 dB
Isolatsioon min. (OUT-OUT)
- 5 - 40 MHz: 18 dB
- 41 - 470 MHz: 21 dB
- 470 - 1350 MHz: 21 dB
- 1350-2000 MHz: 21,0 dB
- 2000-2400 MHz: 20,0 dB
Peegelduskadu min (IN / OUT)
- 5 - 40 MHz: 10,0 dB
- 41 - 470 MHz: 12,0 dB
- 470 - 1350 MHz: 12,0 dB
- 1350-2000 MHz: 12,0 dB
- 2000-2400 MHz: 11,0 dB
Pingeülekanne: 24 V/500 mA
Takistus: 75 Ohm
