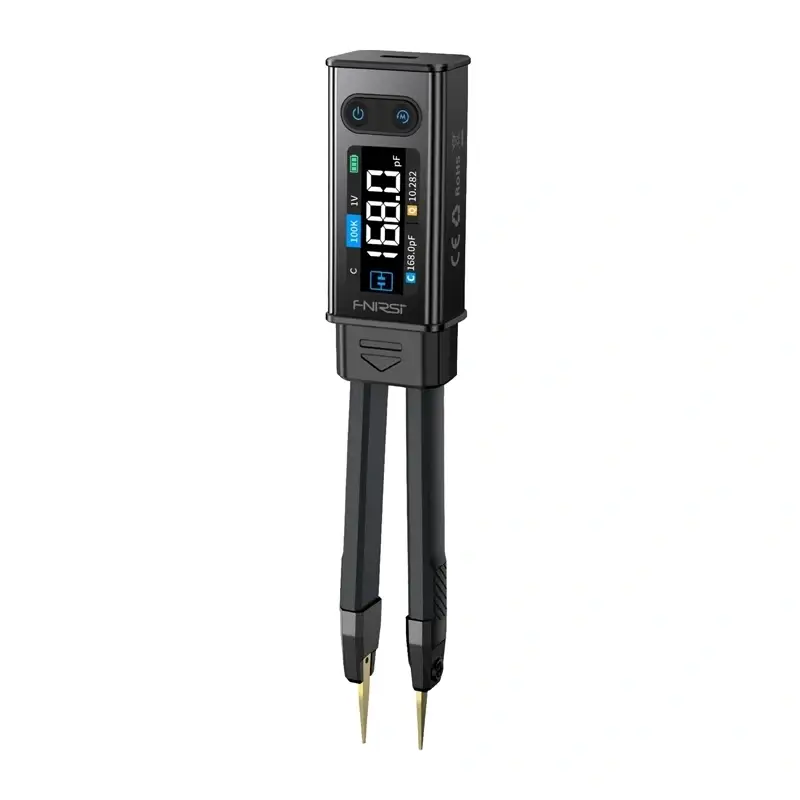

LCR-testija FNIRSI LCR-ST2Plus

FNIRSI LCR-ST2Plus LCR-testija
FNIRSI LCR-ST2Plus võimaldab mõõta komponentide elektrilisi parameetreid ja pakub laia valikut rakendusi nii seadmete hoolduses kui ka uute vooluringide projekteerimisel. See pakub mõõtmisi mitmel sagedusel ja testpinge tasemel, intelligentne komponentide tuvastus ning funktsioonid, mis lihtsustavad üksikute komponentide ja kogu tootmispartii testimist. Selle kompaktne, pintsettide-laadne disain, kergesti loetav värviekraan ja kuni 3-tunnine töö ühe laadimisega muudavad seadme ideaalseks nii laboritingimustesse kui ka välitöödele.
Lai mõõtepiirkond ja põhjalik parameetrite analüüs
FNIRSI LCR-ST2Plus võimaldab täpselt mõõta takistust vahemikus 10 mΩ kuni 10 MΩ, mahtuvust 1 pF kuni 22 mF, induktiivsust 1 μH kuni 10 H, pinget kuni ±30 V ja dioode ettepoole suunatud pingega kuni 0,7 V. Lisaks põhiväärtustele kuvab seade ka mitmeid parameetreid, mis kirjeldavad testitava komponendi käitumist, nagu D, Q, Z, X, θ ja ESR. See võimaldab palju täpsemalt hinnata komponendi omadusi ja nende sobivust konkreetseteks rakendusteks, ilma et oleks vaja kasutada mitut erinevat mõõteriista.
Paindlikud seaded veelgi suurema täpsuse tagamiseks
Testija pakub viit mõõtesagedust (100 Hz, 120 Hz, 1 kHz, 10 kHz ja 100 kHz), võimaldades teil valida optimaalsed testimistingimused testitava komponendi tüübi jaoks. Saadaval on ka neli RMS-testpinge taset (0,1 V, 0,3 V, 0,6 V ja 1,0 V), mis võimaldavad suurendada mõõtmiste stabiilsust ja täpsust erinevate komponentide puhul. Lisahüve on ekvivalentsete väärtuste samaaegne kuvamine järjestikuste ja paralleelsete ühenduste jaoks, mis minimeerib parasiitsete parameetrite mõju ja parandab mõõtmise täpsust takistite, induktorite ja kondensaatorite testimisel.
Nutikad funktsioonid igapäevase töö lihtsustamiseks
LCR-ST2Plus on varustatud täieliku sagedusriba režiimiga vahemikus 100 Hz kuni 100 kHz, mis võimaldab teil analüüsida testitava komponendi sageduskarakteristikut ühe käsuga. Nutikas sorteerimisfunktsioon võrdleb automaatselt tulemusi eelnevalt määratletud nimiväärtuste ja tolerantsidega, klassifitseerides komponendid koheselt läbinuks või läbi kukkunuks. See lahendus kiirendab oluliselt suuremate komponentide partiide testimist ja vähendab vigade riski.
Mugav komponentide testimine
Seade on konstrueeritud erinevat tüüpi komponentide jaoks. Komplektis on sirged ja kõverad pintsett-tüüpi testotsikud, mis hõlbustavad väikeste SMD-komponentide käsitsemist. Suuremate komponentide ja läbiviiguga komponentide jaoks on kaasas Kelvin-klambri otsaga juhe, mis kasutab neljajuhtmelist mõõtmismeetodit, tagades kõrge täpsuse. Testija tuvastab automaatselt takistid, kondensaatorid ja induktorid ning kuvab ekraanil samaaegselt testitava komponendi kaks kõige olulisemat parameetrit. Samuti on teil juurdepääs HOLD, Max ja Min funktsioonidele, samuti võimalus kohandada süsteemi seadeid vastavalt teie eelistustele.
Kergesti loetav ekraan ja ergonoomiline disain
1,47-tolline HD värviekraan pakub selget mõõtmistulemuste esitust, muutes andmete lugemise lihtsaks nii töökojas kui ka välitingimustes. Automaatne ekraani pööramine kohandub seadme hoidmisega, tagades mugava kasutamise nii parema- kui ka vasakukäelistele kasutajatele. Seade on varustatud magnetilise kinnitusega lihtsaks hoiustamiseks ja kiireks juurdepääsuks töö ajal.
Mobiilsus, ohutus ja kasutusvalmidus
Kompaktne, pintsettide-laadne korpus tähendab, et testija mahub kergesti taskusse või tööriistakotti, nii et see on alati käepärast. Sisseehitatud 300 mAh liitiumaku tagab umbes 3 tundi pidevat tööd ning kaasaegne USB-C port võimaldab mugavat laadimist. Seade toetab ka pingemõõtmist kuni ±30 V ja on varustatud ohutusfunktsioonidega, mis suurendavad tehtavate testide ohutust, võimaldades mugavat tööd laia valiku elektroonikakomponentidega.

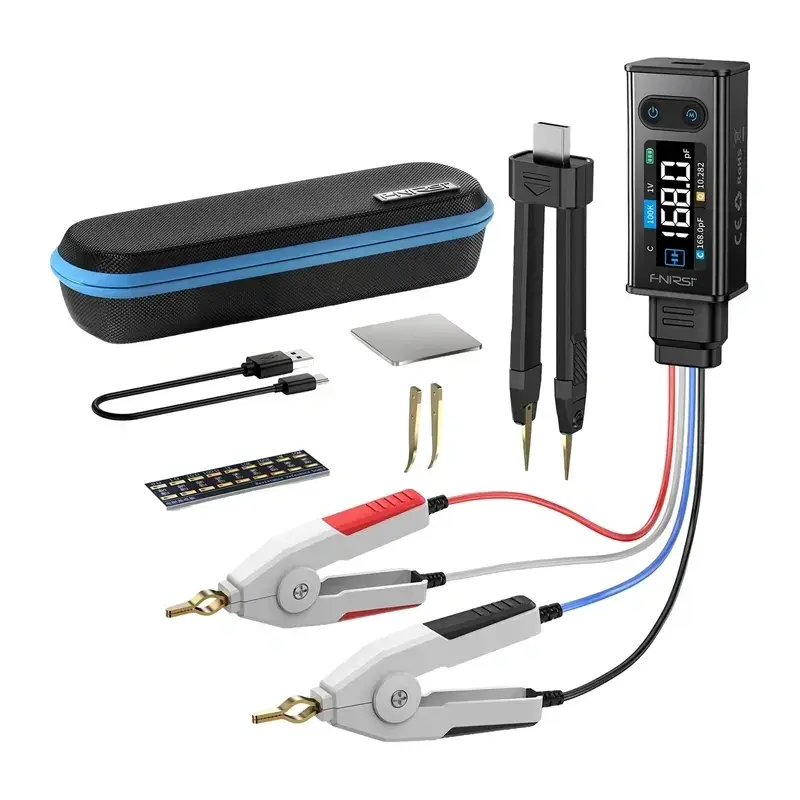

Komplektis
LCR-testija
säilituskott
kõver otsik
lühistusplaat
andmesidekaabel
Kelvin-klambri juhe
kasutusjuhend
