DS215H Ostsilloskoop, Signaaligeneraator 50MHz 250MS/s
Tootekood:FNIRSI DS215H
Tootja:FNIRSI

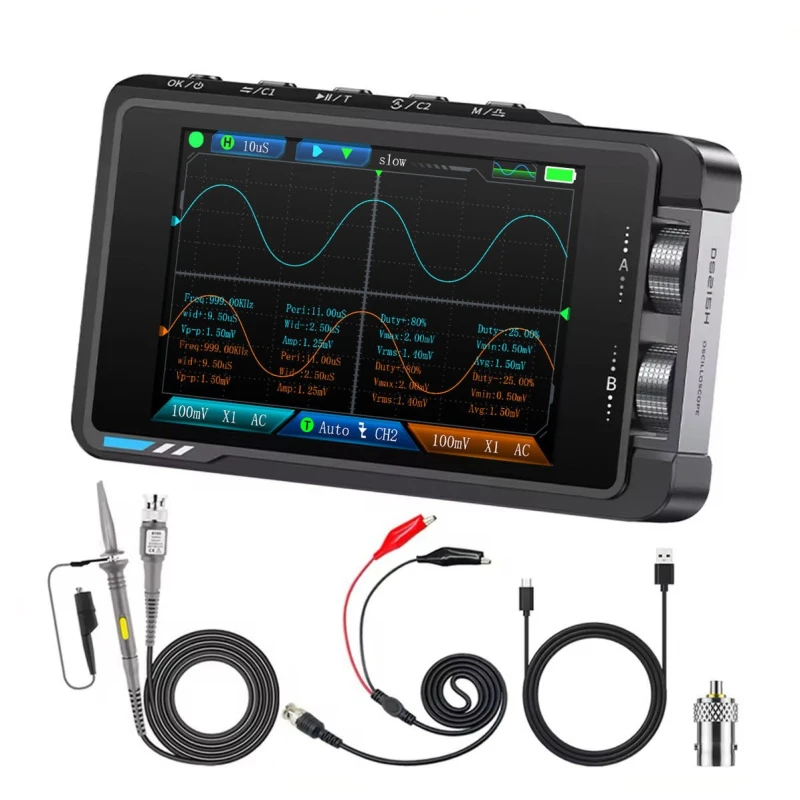

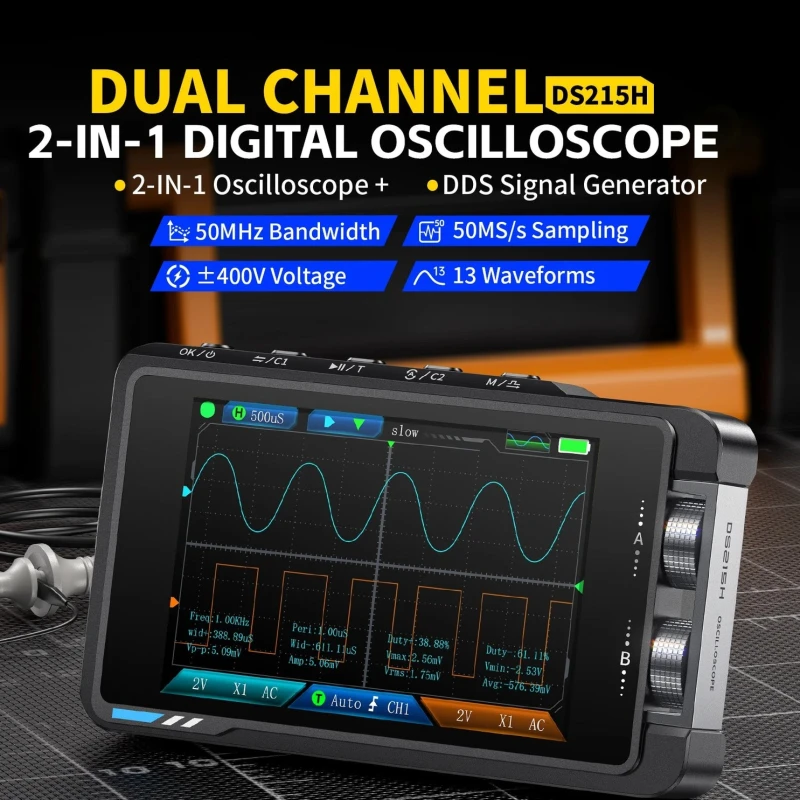

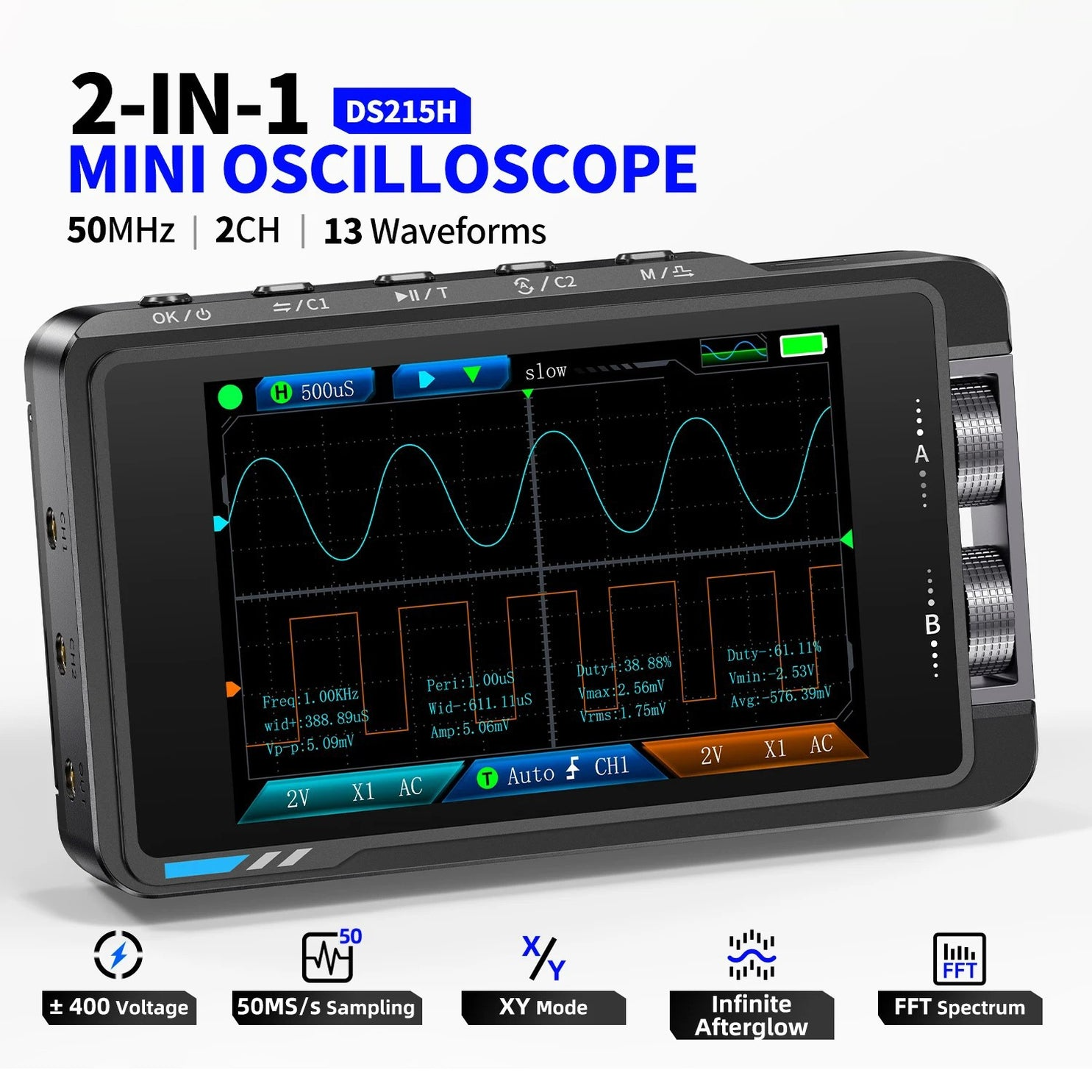

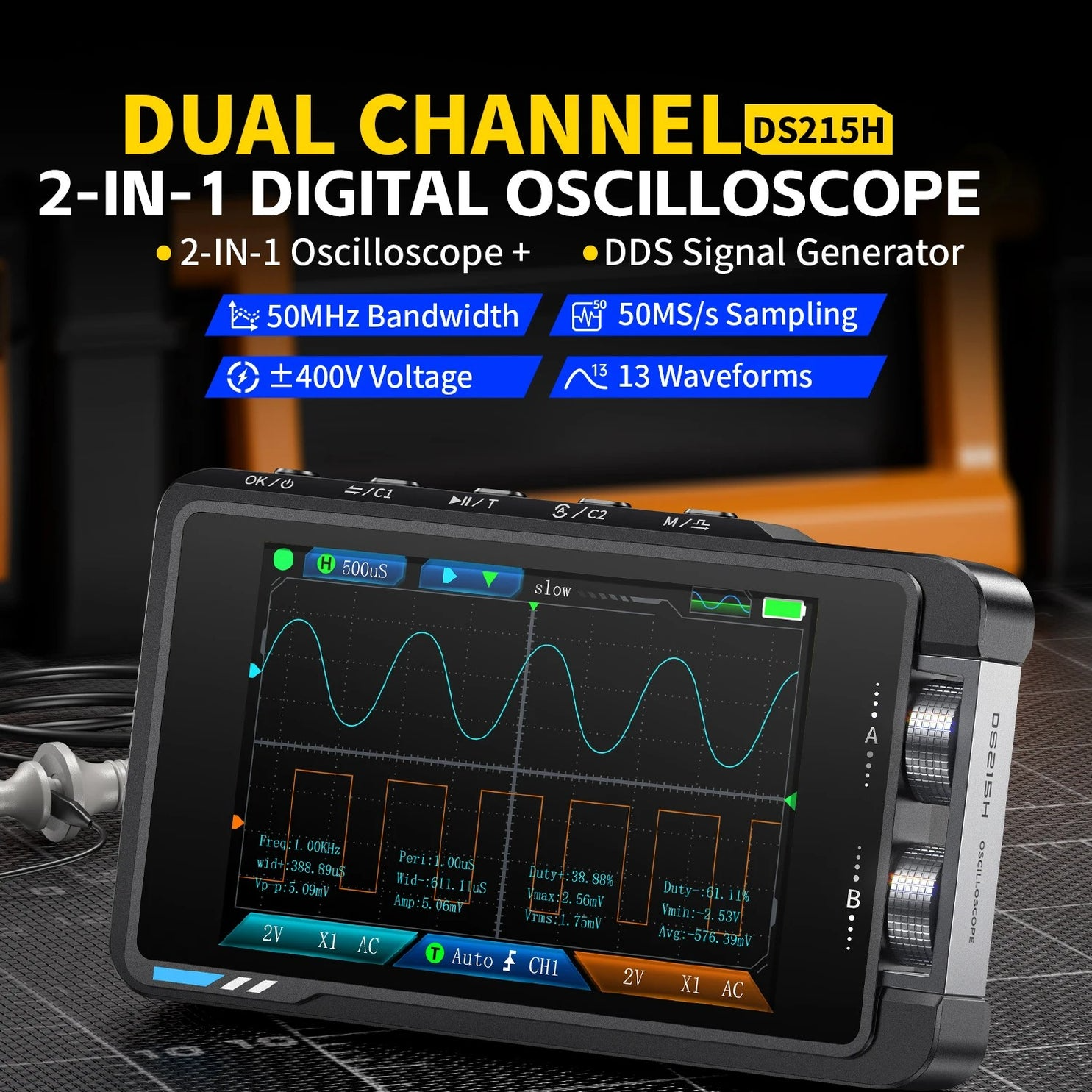

FNIRSI DS215H on mitmekülgne 2-ühes kaasaskantav digitaalne mõõteseade, mis ühendab 50 MHz digitaalse ostsilloskoobi ja DDS-signaaligeneraatori.

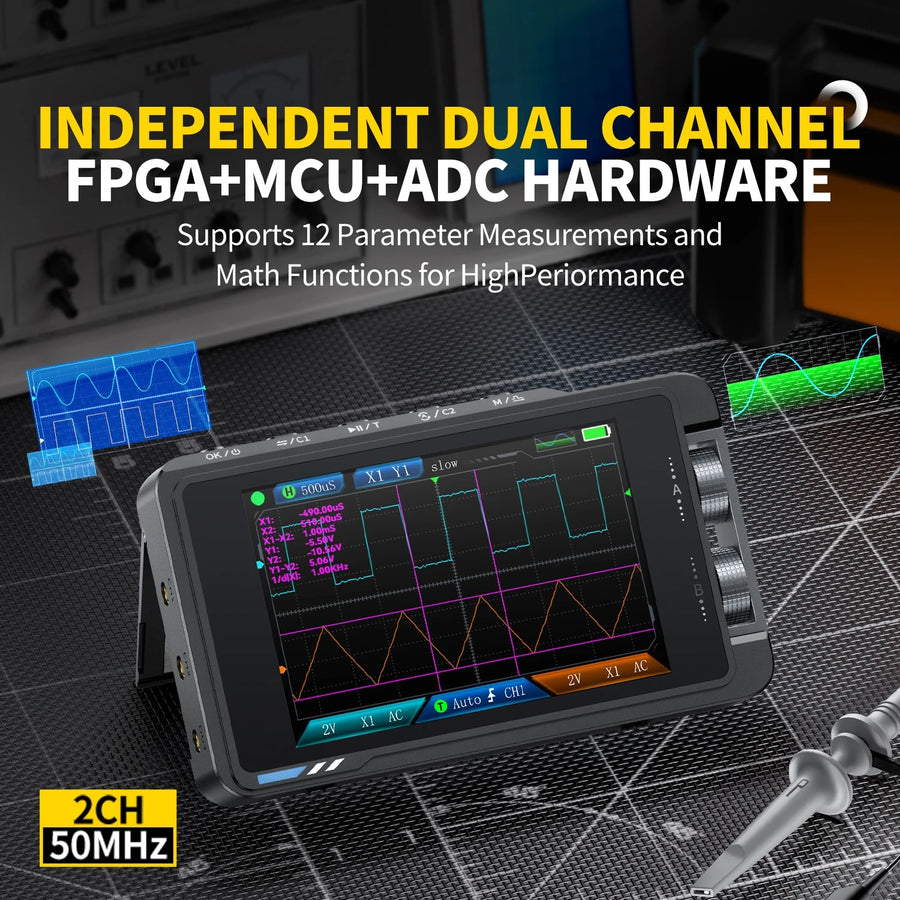

Kujundatud FPGA+MCU+ADC riistvaraarhitektuuriga, sobib see ideaalselt tehniliseks hoolduseks, uurimis- ja arendustegevuseks.
Põhiomadused
- Kahekordne funktsionaalsus: Integreerib 50 MHz digitaalse ostsilloskoobi ja DDS-signaaligeneraatori ühte kaasaskantavasse seadmesse.
- Suure jõudlusega ostsilloskoop: Pakub 250 MSa/s reaalajas diskreetimissagedust ja 50 MHz analoogribalaiust täpsete mõõtmiste jaoks.
- Lai pingemõõtmine: Mõõdab ohutult tipppingeid kuni ±400 V.
- Lainekuju salvestamine: Toetab lainekuju ekraanipiltide salvestamist ja vaatamist üksikasjalikuks andmeanalüüsiks.

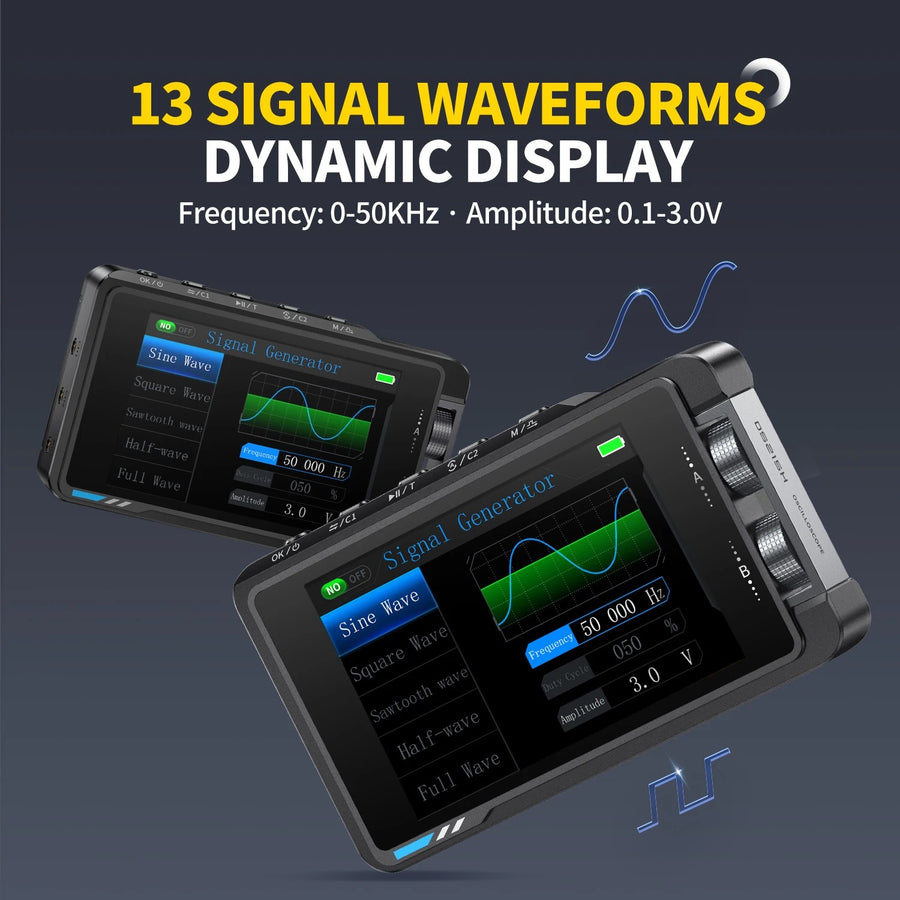

- Mitmekülgne signaaligeneraator: Pakub 13 reguleeritavat väljundlainekuju sagedusvahemikuga 0-50 kHz (1 Hz samm), reguleeritava amplituudiga (0,1V-3,0V) ja töötsükliga (0-100%).

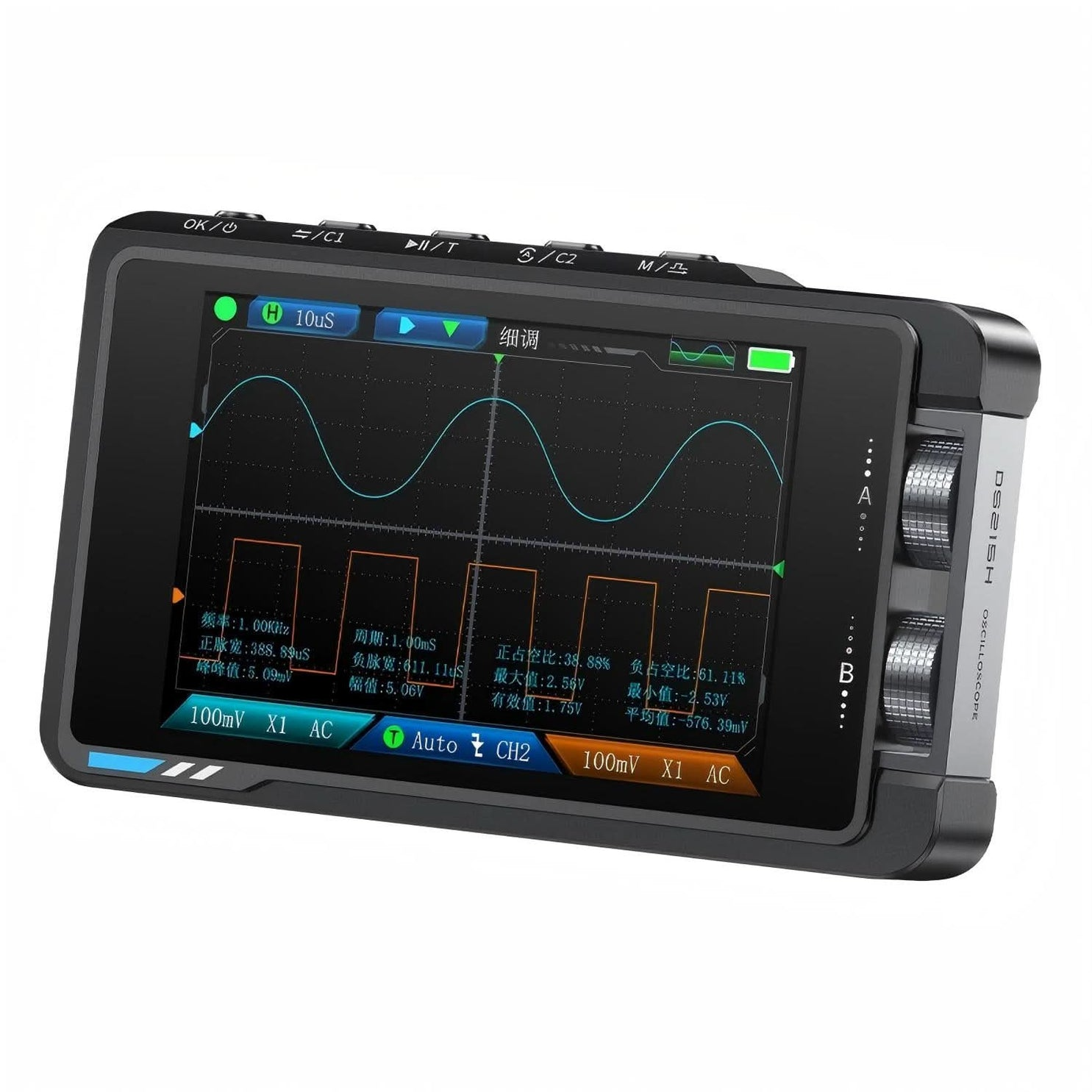

- Selge ekraan: Varustatud 3,5-tollise 480x320 kõrge resolutsiooniga IPS värvilise ekraaniga.
- Kaasaskantav disain: Kompaktne (umbes 66x110x19,5 mm) ja kerge (138 g) lihtsaks transportimiseks ja mobiilseks kasutamiseks.
- Pikendatud tööaeg: Toiteallikaks on 1500 mAh laetav liitiumaku, mis tagab kuni 4 tundi pidevat kasutamist, laetav USB Type-C kaudu (5V/1A).
- Mitmekeelne liides: Toetab mitut keelt kasutajamugavuse suurendamiseks.
Kujundatud FPGA+MCU+ADC riistvaraarhitektuuriga, sobib see ideaalselt tehniliseks hoolduseks, uurimis- ja arendustegevuseks.
Põhiomadused
- Kahekordne funktsionaalsus: Integreerib 50 MHz digitaalse ostsilloskoobi ja DDS-signaaligeneraatori ühte kaasaskantavasse seadmesse.
- Suure jõudlusega ostsilloskoop: Pakub 250 MSa/s reaalajas diskreetimissagedust ja 50 MHz analoogribalaiust täpsete mõõtmiste jaoks.
- Lai pingemõõtmine: Mõõdab ohutult tipppingeid kuni ±400 V.
- Lainekuju salvestamine: Toetab lainekuju ekraanipiltide salvestamist ja vaatamist üksikasjalikuks andmeanalüüsiks.
- Mitmekülgne signaaligeneraator: Pakub 13 reguleeritavat väljundlainekuju sagedusvahemikuga 0-50 kHz (1 Hz samm), reguleeritava amplituudiga (0,1V-3,0V) ja töötsükliga (0-100%).
- Selge ekraan: Varustatud 3,5-tollise 480x320 kõrge resolutsiooniga IPS värvilise ekraaniga.
- Kaasaskantav disain: Kompaktne (umbes 66x110x19,5 mm) ja kerge (138 g) lihtsaks transportimiseks ja mobiilseks kasutamiseks.
- Pikendatud tööaeg: Toiteallikaks on 1500 mAh laetav liitiumaku, mis tagab kuni 4 tundi pidevat kasutamist, laetav USB Type-C kaudu (5V/1A).
- Mitmekeelne liides: Toetab mitut keelt kasutajamugavuse suurendamiseks.
Automaatsed mõõtmised: Tsükkel, Sagedus, Vpp, Max, Min, Keskmine, RMS, Amplituud, Täitetegur, Impulsi laius
Ribalaius: 50 MHz
Aku mahtuvus: 1500mAh
Kanalid: Kahekanaliline
Ekraan: 3,5-tolline IPS kõrglahutusega värviline ekraan (480x320 resolutsioon)
Sisendi sidestus: AC / DC
Sisendtakistus: 1MΩ
Keeled: 中文, English, Deutsch, Português, 日本語, Español, 한국인, Pyccкий
Maksimaalne sisendpinge: ±400V
Toide: TYPE-C (5V/1A)
Sondi sumbumissuhe: 1x / 10x
Toote suurus: ≈66x110x19.5 mm
Toote kaal: ≈138 g
Reaalajas diskreetimissagedus: 250 MSa/s
Signaaligeneraatori amplituud: 0.1V - 3.0V
Signaaligeneraatori täitetegur: 0-100%
Signaaligeneraatori sagedusvahemik: 0-50 KHz (1Hz sammuga)
Signaaligeneraatori lainekuju tüübid: 13 tüüpi
Salvestussügavus: 14M
Ajalise baasi vahemik: 20ns/div - 20s/div
Trigeri taseme vahemik: 8 ruutu (positiivne ja negatiivne)
Trigeri režiim: Auto / Tavaline / Üksik
Trigeri tüüp: Tõusev serv / Langev serv
Vertikaalne resolutsioon: 8 bitti
Vertikaalne tundlikkus: 10mV/div - 10V/div
Lainekuju kuvamisrežiim: Kerimine
