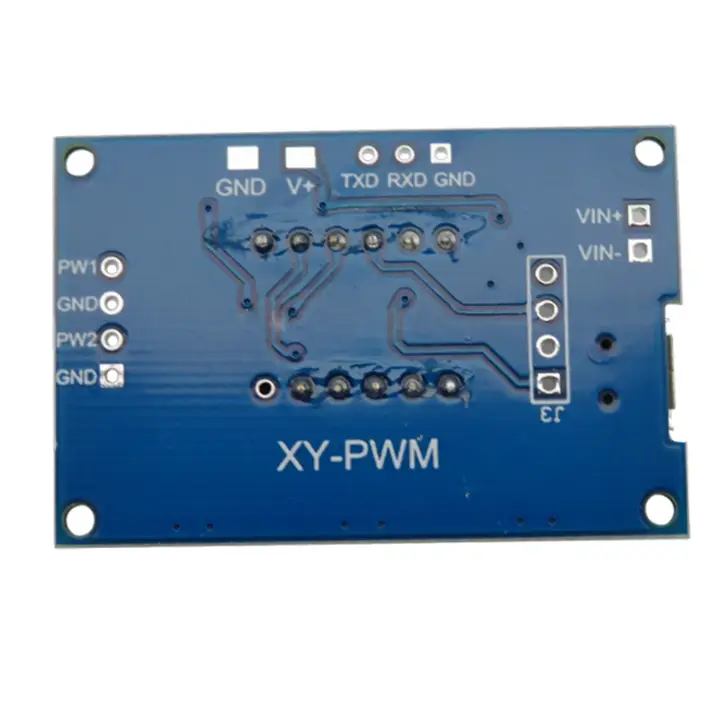

Signaali generaator PWM 5Vpp 1Hz...150KHz 5-30VDC

Moodul on ehitatud: NE555 kiibile; tööpinge: 5-30V; toetab Micro-USB 5.0V toiteallikat

Sagedusvahemik: 1Hz-150kHz; Sageduse täpsus: ±2%

Kaks sõltumatut PWM generaatorit: Saab seadistada sagedust, töötsüklit, laia sagedusvahemikku, suurt täpsust, seriaalse kommunikatsiooniga

Väljundvool: <30mA; Väljundamplituud: Vaikimisi 5Vp-p (seadistatav)

Töötemperatuuri vahemik: -30 kuni +70 °C; Seriaalne kontroll: Baud rate: 9600 bps; Andme bitti: 8; Stop biti: 1; Paarsus biti: puudub; Voolukontroll: puudub

Detailid:

Parameetrite seadistamine:

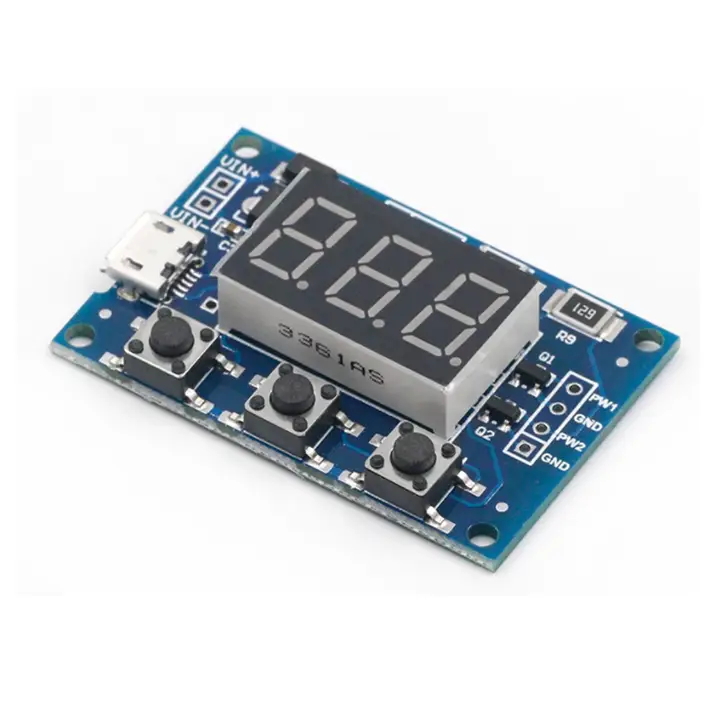

Moodulil on kolm nuppu: [Set], [Up], [Down].

Vajutage [Set] nuppu, et lülituda võtme (FR1: PWM1 sagedus; dU1: PWM1 töötsükkel; FR2: PWM2 sagedus; dU2: PWM2 töötsükkel).

Vajutage [Up], [Down] nuppe, et muuta (pika vajutusega saab kiiresti lisada või lahutada).

Sagedusvahemikud:

1.XXX (täisarv): minimaalne ühik on 1Hz, vahemik on 1Hz - 999Hz.

X.XX (koma kümnendkohaga): minimaalne ühik on 0.1kHz, vahemik on 0.1kHz - 99.9kHz.

X.X.X (koma kahe kümnendkohaga): minimaalne ühik on 1kHz, vahemik on 1kHz - 150kHz.

Sageduse kuvamise näited:

"1.100" PWM väljund 100Hz.

"54.1" PWM väljund 54.1kHz.

"1.2.4" PWM väljund 124kHz.

Töötsükkel vahemikus 0 kuni 100.

Kasutusvaldkonnad:

Ruutlaine signaaligeneraator.

Ruutlaine signaali genereerimine mootoridraiverile.

Reguleeritava impulsi genereerimine kiibi kasutamiseks.

Reguleeritava impulsi genereerimine seotud vooluahela juhtimiseks (PWM hämardamine, kiiruse reguleerimine).

Seadistuste näited:
"1.S1FXXXKT": seadista PWM1 sagedus XXX HZ (001-999).
"2.S1FXXXKT": seadista PWM1 sagedus XXX KHZ (00.1-99.9).
"3.S1F:X.XXKT": seadista PWM1 sagedus XXX KHZ (0.0.1-1.5.0).
"4.S1:PWM1 5.F": Sagedus 5.F.
"6.D: Duty Cycle 7.T": 'T' on lõpumärk. Seadista PWM töötsükkel 7.
"1.S1DXXXKT": seadista PWM1 töötsükkel XXX (001-100).
"2.S2DXXXKT": seadista PWM2 töötsükkel XXX (001-100).
Seadistus edukas tagastab: DOWN; Seadistuse tagasipöördumine: FAIL.
