Kaabliotsija generaatoriga RJ45 Uni-T UT682D
Tootekood:UT682D
Tootja:Uni-T
Pilt on illustratiivne

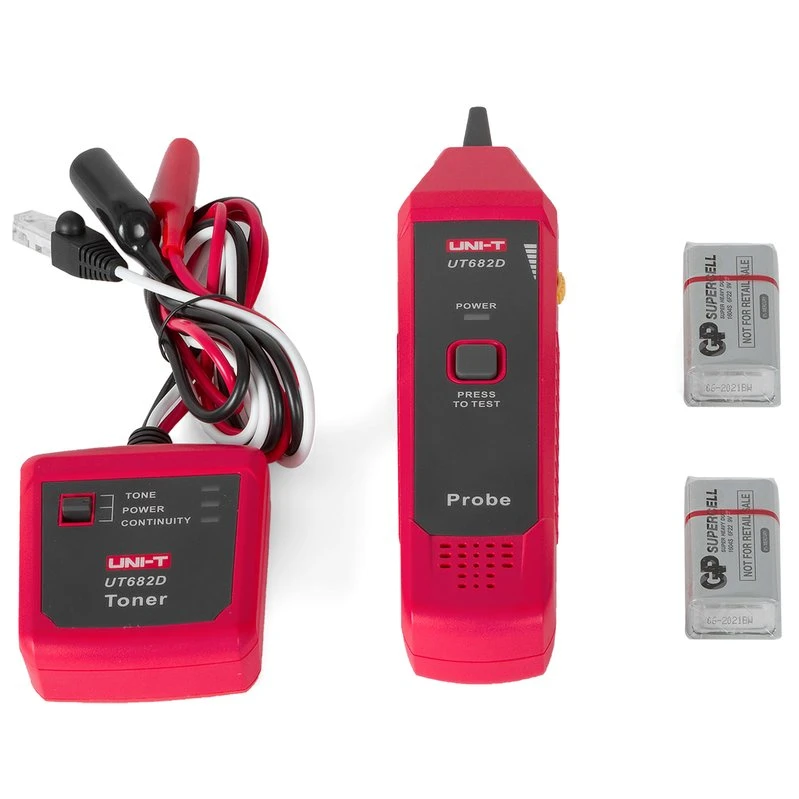

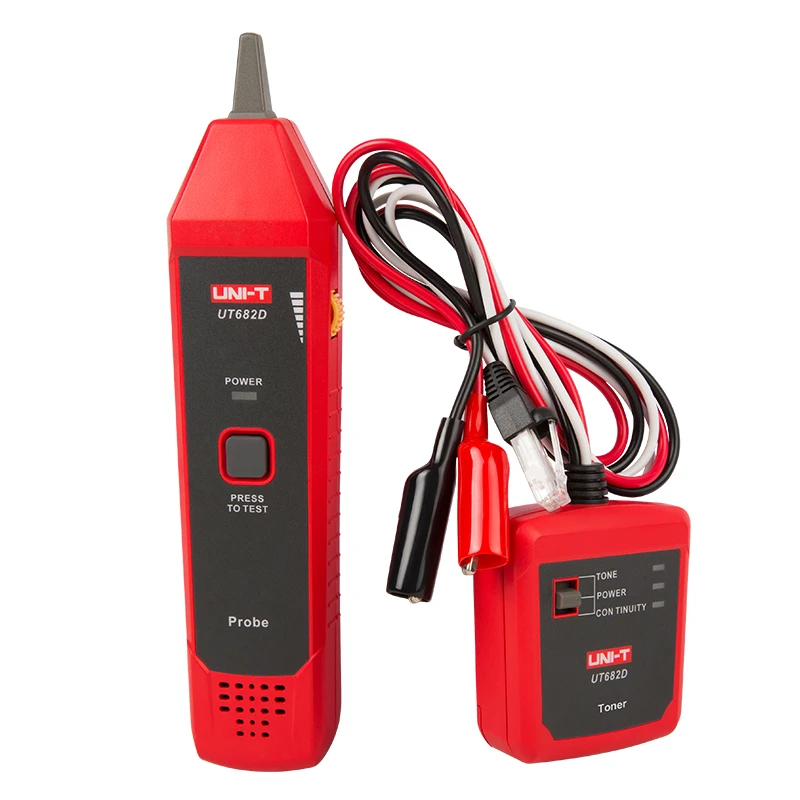

Seade: UNI-T UT682D kaablitester koosneb saatjast ja vastuvõtjast.
Kasutus: Testerit kasutatakse telefonijuhtmete, võrgukaablite ja elektrikaablite jälgimiseks ilma isolatsiooni avamata.
Funktsioonid: UNI-T UT682D suudab tuvastada LAN-kaablite tõrkeid ja teha kommunikatsiooni- ning audio-/videokaablite kohandusi.
Võimalused: Seade saab testida kaabli terviklikkust ja kontrollida telefoniliinide polaarsust.
Sobivus: Sobib robotniiduki piirdetraadi katkestuskoha tuvastamiseks.
Kasutamine piirdetraadi katkestuskoha leidmiseks:
Ettevalmistus: Lülitage süsteem välja ja eemaldage piirdetraadi ühendused.
Maandus: Kasutage korralikku maandust - ühendage MUST krokodill näiteks pistikupesa maandusklemmiga parima tulemuse saavutamiseks.
Ühendus: Ühendage PUNANE krokodill piirdetraadi otsa, traadi teine ots maandusesse.
Aktiveerimine: Lülitage generaator sisse ja liikuge vastuvõtjaga piki traati.
Märkus: Arvestage, et võib tekkida vajadus piirdetraat kontrollimiseks maapinnast välja kaevata, et signaali paremini kuulda.
Tulemus: Signaali kadumine = katkestuskoht, mille saab parandada veekindla ühendusega Scotchlok 0.5-1.5mm² 600V Gel Leia siit!
Kasutus: Testerit kasutatakse telefonijuhtmete, võrgukaablite ja elektrikaablite jälgimiseks ilma isolatsiooni avamata.
Funktsioonid: UNI-T UT682D suudab tuvastada LAN-kaablite tõrkeid ja teha kommunikatsiooni- ning audio-/videokaablite kohandusi.
Võimalused: Seade saab testida kaabli terviklikkust ja kontrollida telefoniliinide polaarsust.
Sobivus: Sobib robotniiduki piirdetraadi katkestuskoha tuvastamiseks.
Kasutamine piirdetraadi katkestuskoha leidmiseks:
Ettevalmistus: Lülitage süsteem välja ja eemaldage piirdetraadi ühendused.
Maandus: Kasutage korralikku maandust - ühendage MUST krokodill näiteks pistikupesa maandusklemmiga parima tulemuse saavutamiseks.
Ühendus: Ühendage PUNANE krokodill piirdetraadi otsa, traadi teine ots maandusesse.
Aktiveerimine: Lülitage generaator sisse ja liikuge vastuvõtjaga piki traati.
Märkus: Arvestage, et võib tekkida vajadus piirdetraat kontrollimiseks maapinnast välja kaevata, et signaali paremini kuulda.
Tulemus: Signaali kadumine = katkestuskoht, mille saab parandada veekindla ühendusega Scotchlok 0.5-1.5mm² 600V Gel Leia siit!
Telefoniliini jälgimiskaugus: ≥3000 m
Telefoniliinide polaarsuse tuvastamine: DCV funktsioon, vahemik: ±(5V ~ 52V)
Telefoniliinide ja LAN-kaablite tuvastamine
Pistikupesa tuvastamine
Saatja väljundpinge: 8V DC uue akuga
Saatja toiteallikas: 9V patarei
Vastuvõtja toiteallikas: 9V patarei
Maksimaalne vastuvõtja ooterežiimi vool: ~10mA
Vastuvõtja töövool: max.
Telefoniliinide polaarsuse tuvastamine: DCV funktsioon, vahemik: ±(5V ~ 52V)
Telefoniliinide ja LAN-kaablite tuvastamine
Pistikupesa tuvastamine
Saatja väljundpinge: 8V DC uue akuga
Saatja toiteallikas: 9V patarei
Vastuvõtja toiteallikas: 9V patarei
Maksimaalne vastuvõtja ooterežiimi vool: ~10mA
Vastuvõtja töövool: max.
-
